CPK-RAIN-2
雨量テレメパック

ドキュメントダウンロード

特徴

・低コストで、雨量テレメータ(遠隔監視)が可能になります。
・信頼性、拡張性の高いデータロガーでの計測
・気象庁検定を取得可能な雨量計なので、防災目的にも使用可能
・雨量計とデータロガー、電源がセットになっており、購入後即、現地で使用開始できます。
・太陽電池セットなので,約3年間は電池交換は不要(日照に依存します)
・内部メモリーに記録(CSV)
・データはHPで監視または、クラウドよりダウンロード可能
・設置用の台座などもご用意可能(オプション)
・警報値に達するとメール発報が可能です(オプション)
・水位、気温・湿度など追加可能(オプション)

注意)
 ・南向きで、1日の日照時間が冬でも3時間以上ある場所に設置して下さい
 ・気象庁検定品を使用する場合は、気象台に観測所届けをして下さい
 ・雨量計は定期的な掃除が必要です。最低でも1ヶ月に1回は清掃して下さい。

画像に alt 属性が指定されていません。ファイル名: CPK_PV.jpeg

ボックス前面にソーラーパネルが
ついているので、設置の手間がありません。

画像に alt 属性が指定されていません。ファイル名: CPK_LGR.jpeg

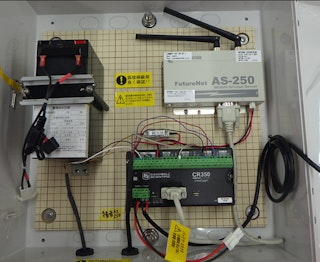

内部は、C-CR300 通信装置と鉛電池のみとシンプルな構造

スクロールすることができます

+

ロガー
携帯通信装置電源付属

=

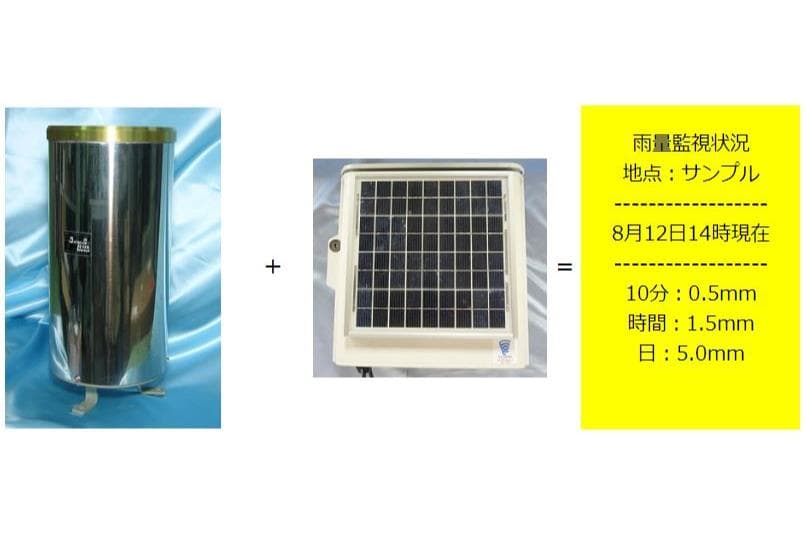

雨量監視状況
地点:サンプル
——————
8月12日14時現在
——————
10分:0.5mm
時間:1.5mm
日:5.0mm

データの監視・収集
携帯サンプル画面

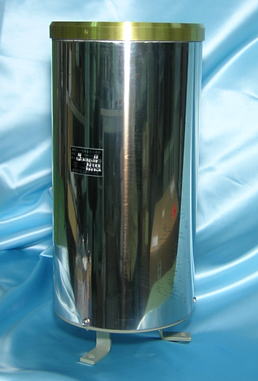

センサー部仕様

タイプ 標準雨量計 ヒータ付き雨量計
型式(0.5mm) CTKF-1 CTKF-1ーUD
型式(1.0mm) CTKF-2 CTKF-2-UD
計測方法 転倒ます式
口  径 200mm
感   度 CTKF-1 : 一転倒雨量0.5ミリ(15.7cc)
CTKF-2 : 一転倒雨量1.0ミリ(31.4cc)
受 感 部 転倒ます
出  力 無電圧接点信号(DC50V0.3A)
リードスイッチ(接点時間0.1~0.15秒)
2接点出力
濾水機構 二重濾水機構
測定精度 20mm以下±0.5mm
20mmを超える時±3%
使用環境 5~50℃(凍結しないこと) -10~50℃(上下ヒータ)
ヒーター なし 上部:31.25W
下部:50W
サーモスタット 7℃±1.5℃
材  質 外筒:304ステンレス
バケット:真鍮鍍金
内部導水筒:ポリカーボネート(PC)
台座:アルミ
寸  法 高さ450mm×外径210mm
重  量 約3.5kg 約4.5kg
オプション 気象庁検定付き
0.1mm/1転倒

検定 気象庁検定品及び社内検査品

ロガー部仕様

ロガー型式 C-CR300
測定分解能 24bitA/D
測定、保存間隔 (変更可能) サンプリング 3秒~10分(センサーによる)
保存 基本10分出荷時に設定可能
設定 時計、インターバルなどの設定はPCにて行う
ソーラーパネル 12V系5-10W
電  源 7Ah鉛蓄電池
データの記録内容 CSVテキストファイル(カンマ区切り)
年/月/日  時:分:秒 RecNo.、データ 、内部温度、電圧
入力ch数 アナログ DIFF 3ch / SE 6ch、電流2ch
SW Pulse 3ch, SDI 1ch DIO:C1,C2
内部メモリー DATAメモリー(フラッシュ) 30MB flash
記録期間 1年以上(10分インターバル保存)
動作環境 -40~+70℃
ケーブル接続 端子台
大きさ 200W×300H×140Dmm
データ回収 PC Win 7/10 上で動作のPC400ソフトなど
USB接続

ーセット付属品

  • センサー(雨量計)
  • ケーブル
  • データロガー
  • 鉛蓄電池(7Ah)
  • ソーラーパネル(5-10W)
  • プラスチック収納箱(単管クランプ付)
  • 取扱説明書
  • ソフトウェアー(要ダウンロード)
  • 携帯通信テレメータ

ー通信オプション


ーオプション

水位計

詳しくは、水位ロガーパックを参照
