C-CPEC310
CO2/H2Oエンクローズドパス渦相関計測システム
▼ドキュメントダウンロード
概要
このC-CPEC310エンクローズドパス方式渦相関計測システムです。エンクローズドパス方式はオープンパスアナライザー(例:C-IRGASON)に比較して計測が困難でしたが、アナライザーの発達により、フィールドでの低消費電力計測が行えるようになりました。

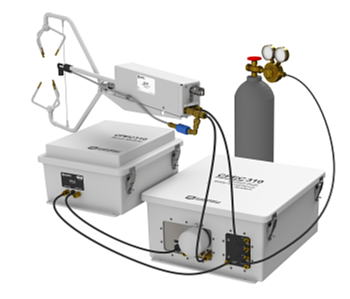

C-CPEC310 は、C-CPEC200の後継機種で、CO2/H20 エンクローズドパスアナライザー C-EC155、ガス切替ポンプシステムをセットにしたものです。超音波風速計C-CSAT3A、データロガーC-CR6 は手持ちのものを使えるようにオプションになっています。これらを組合せ、CO2/H2O(水蒸気)/温度気圧(オプション)/風速3成分/音仮温度を同時に測定し、渦相関法専用プログラムでCO2/水蒸気フラックスをリアルタイムで演算します。
C-CPEC300/306というエントリーモデルも用意されています。
・OSを最新にupdateしてご使用下さい
オープンパス、エンクローズドパスの説明
渦相関法では、超音波風速計による、風速の微変動とCO2/H2Oの微変動の相関を演算しますが、オープンパスは、変動を計測する部分が大気中に解放されているのに比較して、エンクローズドはポンプにより、吸入された空気をチャンバー内で計測します。
オープン方式は超音波の測定部分と同じ部分を計測できますが、風の動き、雨などの影響を受けます。
クローズド方式は、チャンバー内なので外気変動や雨の影響は受けませんが、吸気口とチャンバーの距離が多少離れているので、測定の時間差の影響を考える必要があります。
参考:フラックスプログラム
特長
- エンクローズドパス渦相関法による計測ができるようにセットにしています。
- 校正ガスの切替が自動で可能です(C-CPEC310)。
- 低消費電力(太陽電池で駆動可能)
- 精度の良い観測には、以下のセンサー、ガスをご用意下さい
センサー:気温、湿度、気圧 / ガス:標準ガス、0ガス(C-27423)
関連製品
仕様
スクロールすることができます
| コントロール部 | ||||
| 型式 | C-CPEC300 | C-CPEC306 | C-CPEC310 | |
| 動作環境 | -30 to +50℃ | |||
| 電源電圧 | 10.5-16VDC | |||
| 計算上の消費電流 |
待機時:15mA(LED 2.5mA/1個) 動作時最大 2A/ch 10A(最大ch) ヒューズ:3AG10A |
|||
| 電源容量 | 合計12W/35W(max) | |||
| 大きさ | 34 x25 x13cm | 54 x 44.5 x 29.7 cm | ||
| 重さ | 基本 | 4.0 kg | 13.7 kg | 15.4 kg |
| ポンプ | 5.4kg | |||
| C-CR6 | 0.5 kg | |||
| 3バルブモジュール | 1.5 kg | |||
| 6バルブモジュール | 1.9 kg | |||
| 構 成 | 各機種共通 構成品 |

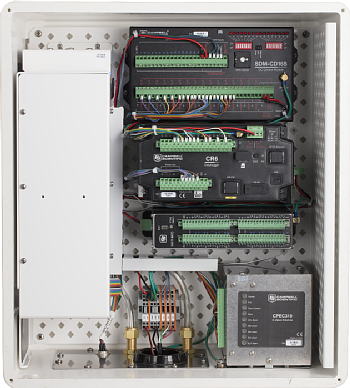

CO2/H2Oアナライザー:C-EC155 変換器:C-EC100(コントローラー) コントロール部:C-CPEC310 ポンプモジュール(別箱) 収納箱(データロガー+バルブ用) |
||
| 各機種追加構成品 (右含まれます) |
– | – | バルブモジュール | |
| オプション |
超音波風速計:C-CSAT3A (キャリングケース付有り) データロガー:C-CR6 EC155キャリングケース 取付金具 |
|||
| ポンプモジュール | ||||
| ポンプ | 2ヘッドダイヤフラム DCブラッシュレスモーター |
|||
| ケーブル | 3m | |||
| インレット | 3/8-in. Swagelok | |||
| 吸引速度 |
3-9L/min(流量コントロール付属) 通常7L/min |
|||
| 気圧センサー | 15 to 115 kPa | |||
|
ポンプモジュール 大きさ 重さ |
35.6 x 29.2 x 13.5 cm 5.4 kg | |||
| バルブ部C-CPEC310に標準付属 | ||||
| 3バルブモジュール | Zero, CO2 span, and H2O span | |||
| 6バルブモジュール | Zero, CO2 span 1 to CO2 span 4, and H2O span | |||
| コネクター | 1/4-in. SwagelokR | |||
| バルブ 大きさ 重さ |
14.0 x 12.7 x 14.0 cm 3 Valve module : 1.5 kg 6 Valve module : 1.9 kg |
|||
| Scrub モジュール(0ガス) C-CPEC310に追加可能 | ||||
| 型式 | C-27423 | |||
| 電源 | 待機:0W ポンプON:2W ヒーターON:8W | |||
| シリンダー体積 | 480cm3 | |||
| 薬剤ふるいサイズ | 1.6～ 2.5mmビーズ用 | |||
| 大きさ 重さ | 39.4 x 34.3 x 20.3 cm 9.6kg | |||
| エンクローズド CO2/H2Oアナライザー | ||||
| 仕様・型式 | C-EC155 | |||
| 超音波風速計 | ||||
| 仕様・型式 | C-CSAT3A | |||
