CVS-PTB210

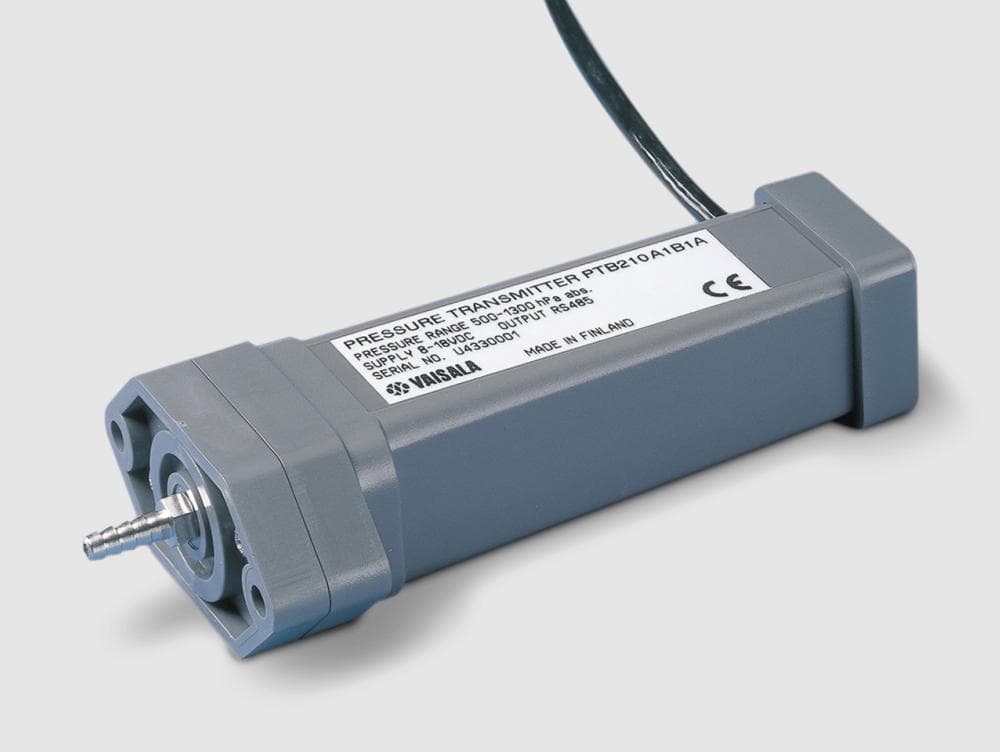

アナログ/デジタル気圧計(CVS-PTB210)

ドキュメントダウンロード

概要

  • 多様な圧力測定範囲から選択可能

CVS-PTB210シリーズにはシリアル出力タイプとアナログ出力タイプがあります。シリアル出力タイプの測定範囲は500~1100hPaと超ワイドな50~1300hPaの2種類。

アナログ出力タイプの測定範囲は500~1300hPaの間で選択が可能です。0~2.5Vまたは0~5Vのアナログ出力タイプがあります。

  • 厳しい環境でさらに真価を発揮

CVS-PTB210シリーズは屋外への設置という要求に応える非常に優れた製品です。

動作温度範囲は-40℃~+60℃と広く設計されており、さらにハウジングは防塵防滴のIP65レベルに適合した構造です。

堅牢な耐腐食性ハウジングとコンパクトなサイズにより、設置もしやすく、メンテナンスの周期もこれまで以上の長期化を可能にします。

動作範囲

圧力測定範囲(注文時に指定)

スクロールすることができます

シリアル出力

CVS-PTB210D

500~1100hPa
50~1100hPa

アナログ出力

CVS-PTB210C

500~1100hPa
800~1060hPa
600~1060hPa
900~1100hPa
使用温度範囲 -40~+60℃

精度

スクロールすることができます

出力 クラス at 20℃ -40℃~+60℃ 長期安定性
シリアル出力 クラスA ±0.15hPa ±0.25hPa ±0.10hPa/年
クラスB ±0.20hPa ±0.30hPa
アナログ出力   ±0.30hPa ±0.60hPa

仕様

スクロールすることができます

全モデル 供給電源(逆接続保護機能あり):8~18VDC

圧力フィッティング

(本体付属)

内径1/8“チューブ用
ハウジング 電子回路部:IP65
質 量  本体 110g

シリアル出力

スクロールすることができます

消費電流 最大15mA
インターフェイス RS232C 全二重
ボーレート

300,600,1200,2400

4800,9600,19200

応答時間 1秒
分 解 能 0.01hPa
(1測定/秒)
0.05hPa
(20測定/秒)

アナログ出力

スクロールすることができます

出力(注文時に指定) 0~5VDC、0~2.5VDC
消費電流 最大8mA
応答時間 0.5秒
分 解 能 300μv
