C-CR6

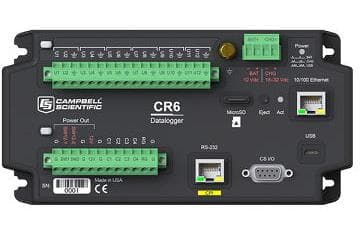

プログラマブルロガー(C-CR6)

ドキュメントダウンロード

価格表を見る

概要

新コンセプトのCR-6が登場です。

スクロールすることができます

標準タイプ: -40~+70℃ C-CR6 標準 4MB+72MB flashメモリー
XTタイプ : -55~+85℃ C-CR6-XT 広温度範囲タイプ4MB+72MB flashメモリー

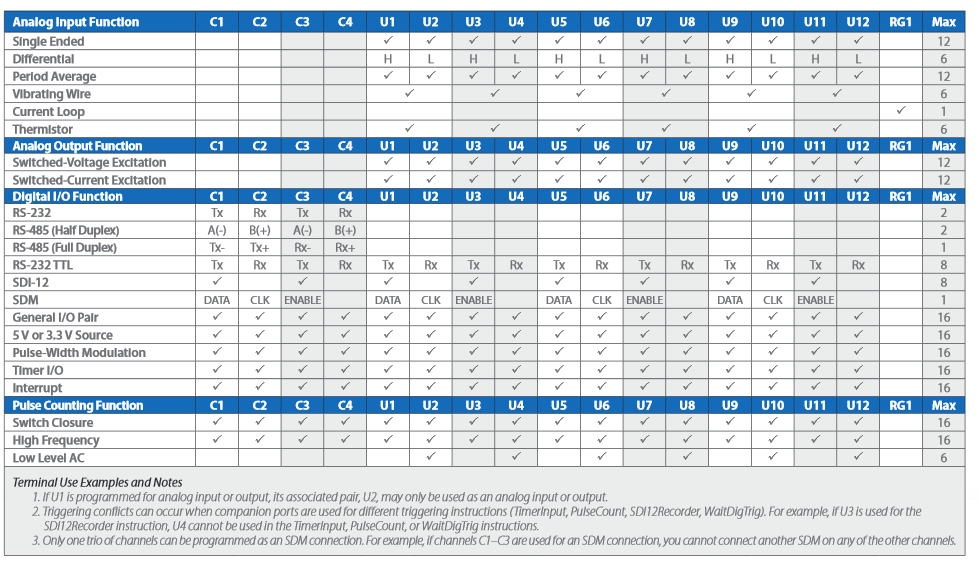

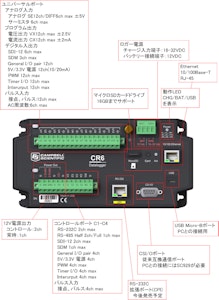

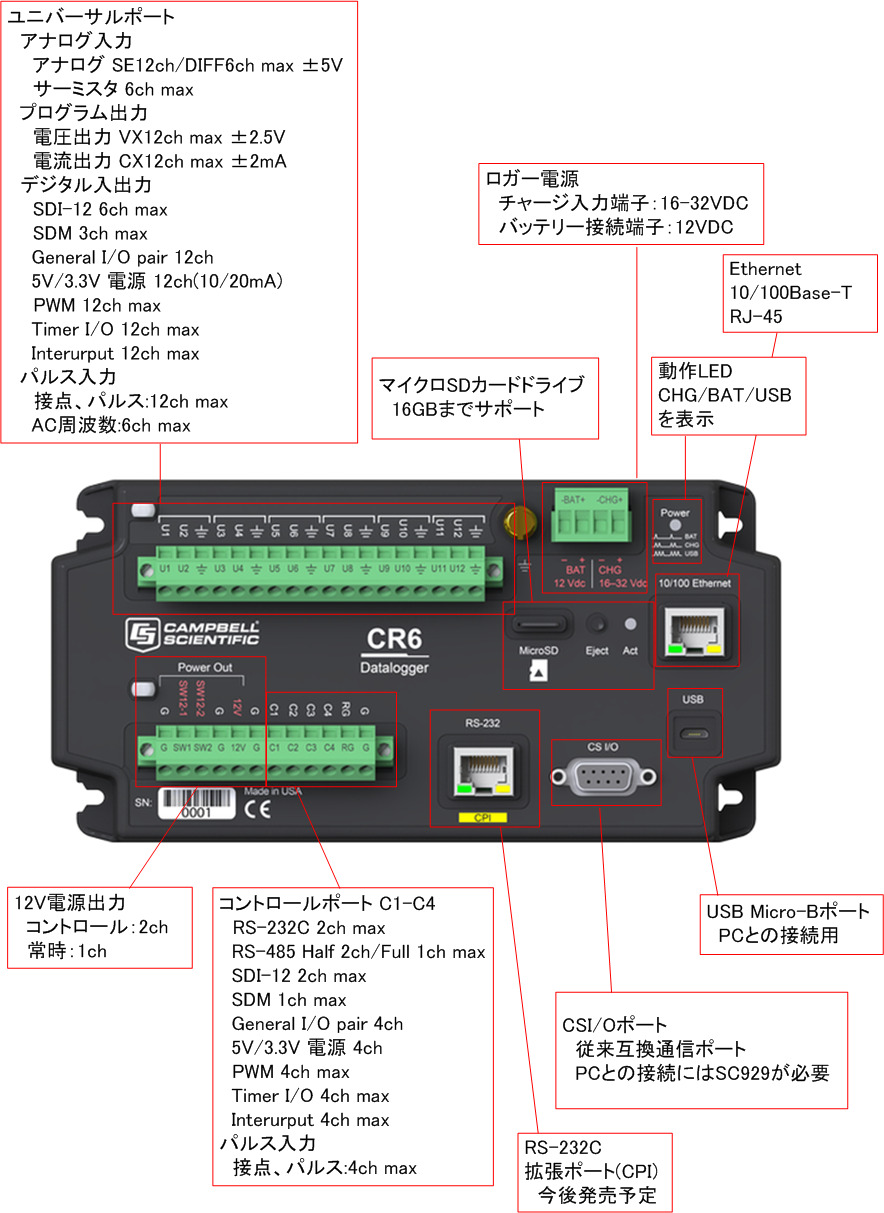

機能説明(クリックして拡大)

特徴

  • 端子台が脱着可能
  • U1-U12のプログラマブルユニバーサル入出力端子(SE,DIFFアナログ入力、印加電圧など)
  • 内部メモリーは標準で4MB+72MB flash(CR1000Xと同等)
  • 以下標準装備
    • 外部メモリー(マイクロSD)で最大16GB(マイクロSDカードドライブは標準装備)
    • USBマイクロBポート標準装備(PC用I/F)
    • 10/100Base-T Ethernet RJ-45 Port
    • サーミスタ測定用抵抗(5KΩ) 6ch
    • 1ch電流入力
  • DSUB-9はCSI/Oの1ポートのみ
  • 電源チャージコントローラー内蔵、電源範囲16-32VDC
  • 標準 -40~70℃、低温仕様:-55~+85℃
  • 12 U ch
    • 12SE., 6DIFF, 12EXC(±2.5V電圧印加), 12EXC(±2mA電流印加),
  • アナログ入力 SE12ch(DIFFは6ch), 入力レンジ最大±5000mV。24bitAD
  • 4chデジタルポート
    • RS-232 2ch, RS-485 Full 1ch/Half 2ch, SDI-12 8ch, SDM 4ch
  • プログラム言語はCR-BASIC

仕様

スクロールすることができます

基本仕様
CPU 32bit hardware FPU / 100MHz
Scanインターバル 0.001秒(1ms)~1日
記憶容量 S/N 7502~ S/N 7501まで

内部メインメモリー

4MB SRAM+72MB flash

外部SDドライブ:マイクロSD 16GBまで(SLC)

内部メインメモリー 4MB SRAM(単精度200万データ)

フラッシュ領域(プログラム領域):1MB

外部SDドライブ:マイクロSD 16GBまで(SLC)

OS CR6.Std.07以上対応 CR6.Std.07にも対応
専用通信インターフェース

COM:CSI/O x 1ch

USB:USB micro-B device only, 2.0 full-speed 12 Mbp x 1ch

ETHERNET PORT:10/100Base-TX, full and half duplex Auto-MDIX、Magnetic isolation and TVS

surge protection x 1ch

CPI:キャンベル専用CDM機器用拡張ポート

各ポート通信インターフェース
通信仕様

RS-232 :3ポートmax

TTL-RS-232C:8chmax

RS-485:1 full duplex or 2 half duplex max

SDI-12 v1.3:8ch max

インターネットプロトコル

Ethernet, PPP, CS I/O IP, ICMP/Ping, Auto-IP(APIPA),

IPv4, IPv6, UDP, TCP, TLS, DHCP Client, SLAAC, DNS Client, SNMPv1, NTP,

Telnet, HTTP/HTTPS, FTP/FTPS, SMTP/TLS, POP3/TL

時計精度

温度補正付、±3分

GPS補正の場合、10μS以内

分解能:1ms

電源
消費電流

チャージ入力:16-32VDC 1.2Amax 定電圧電源または、20W太陽電池パネル

外部バッテリー:12VDC 2-24Ah標準

内部バックアップ用バッテリー 2.4Ah 3.6VDC  (Tadiran TL5903/S) 3年間

標準9.6-16VDC (通常12VDC供給、逆接保護付)

消費電流

・測定時:スリープモード:1mA以下、測定時:3mA(1Hz)、67mA(20Hz)

・Ethernet 1分:+1mA、待機:+4mA、Link:+25mA

・RS-232/485 +25mA

大きさ

本体:188 x 102 x 61 mm

重量:420g

動作環境

-40~+70℃(標準)

-55~+85℃(XTタイプ)

プログラム言語 CR-BASIC
内部プログラム サポートソフト(Logger net V4.3以後)にて作成
入力仕様
アナログ入力

入力インピーダンス:20GΩ

SE12ch(差動6ch) 24bitA/D

アナログ入力レンジ

レンジ ±200、±1000、±5000mV

分解能 0.05、0.12、0.6μVmax(Diff/5Hz FNT)

入力抵抗:20GΩ

精 度 0.04%(0-40℃)、0.06%(-40-70℃)、0.08%(-55-85℃ XTのみ)

オフセット(SE):±6、±12、±40μVmax

パルス入力

32bit 16chmax(C1-C4, U1-U12) 最大20VDC、最大カウント232、精度0.02%

・接点入力モード:無電圧 open:6ms、close:5ms、max150Hz x 16chmax

・高周波 モード:1MHz x 16chmax

・低周波ACモード: 20Hz(20mV)~20kHz(5V) x 6chmax

入力種類

直接入力:電圧・ひずみ

ブリッジ計測:6,4線フルブリッジ測定、2,3,4線ハーフブリッジ測定、サーミスター、Vibrating-wire、周期(Period average)

アダプターつき入力:電流・抵抗・測温抵抗体

熱電対(* T(Copper-Constantan),E(Chromel-Constantan),K(Chromel-Alumel),J(Iron-Constantan),
B(Platinum 6% Rhodium-Platinum 30% Rhodium),R(Platinum-Platinum13% Rhodium),
S(Platinum-Platinum10% Rhodium),N(NiCrSi-NiSi)

(*熱電対を利用する場合は、別途パネル温度測定用サーミスタ-を推奨します。
CHG端子を使用する場合、内部温度が上昇し、熱電対の冷接点温度が高めになる可能性があります。)

出力仕様
プログラマブル定電圧、定電流出力

定電圧出力:12ch レンジ:±2500mV 分解能0.6mV 駆動電流:±25mA

・精度±0.1%(-40-70℃) ±0.1%(-55-85℃ XTのみ)

定電流出力:12ch レンジ:±2.5mA 分解能0.6μA

・精度±0.12%(-40-70℃) ±0.13%(-55-85℃ XTのみ)

5V/3.3V定電圧出力 5V 10(Ueven)-20mA(Uodd) / 3.3V 10(Ueven)-20mA(Uodd)x 16chmax
センサー電源

SW12 コントロール可能電源2ch(12V:バッテリー電圧)

12V電源端子:x1ch

温度ヒューズ:1.6A@-40℃、1.1A @ 20℃、 0.64A @ 70℃、 0.5A @ 85℃

デジタルI/Oポート
 0-5V入力、出力
入出力ポート数 4ポート(C1-C4)
電圧仕様

出力電圧:high:5V±0.1V、low:<0.1V、出力抵抗330Ω、(負荷は不可)

入力電圧:high:3.8~16V、low:-8.0~1.2V、入力抵抗100kΩ(<6.2V)
       220Ω(>6.2V)

適合法令
Compliance
CE EMC directive 2004/108/EC and product standard BS EN 61326:2013
Shock(衝撃) MIL-STD 810G method 516.6
VIbration(振動) MIL-STD 810G method 514.6
保護等級 IP50
付属品
PC接続ケーブル
USB typeA – マイクロBケーブル、
ケーブル長:約1.8m
注意
General I/O Pair Cポートが機能によって(PortPairConfig)、ペアで5Vまたは3.3Vのロジックに構成されるという事。
Uポートはペア

CR6のUポートはペアとなっており、U1がアナログ入出を使う場合、U2もアナログ入出力で使われます。

例えば、U1がVoltSeを使っている場合、U2はDigital I/O Function、Pulse Counting Functionを使用できません。 Analog Output Functionは使用できます

コンパニオンポートが異なる命令(TimerInput、PulseCount、SDI12Recorder、WaitDigTrig) を使用している場合には競合する事があります。

例えば、C3がSDI12Recorderを使う場合、C4はTimerInput、PulseCount、WaitDigTrigを使えません。

SDI12RecorderとPortsetの組み合わせは可能です。

RS-232/TTL通信仕様

オプション

スクロールすることができます

サポートソフト(LoggerNet V4.5以後)

データロガーからのデータ回収

ネット、携帯回線経由の自動回収

ロガーのプログラム開発

データ表示

など

キーボードディスプレイ C-CR1000KD

・CR1000専用の表示、入力装置

 計測データの表示・変更、ポート状態表示・変更など

・操作:16キー

・8行×21文字

・白黒LCD 64*128pixels

・Backlight on:100mA off:7mA

・接続:CSI/O

・カスタマイズをサポート

・大きさ・重量 83 x 140 x 29 mm 174g

・使用温度範囲 : -25℃~+50℃

下写真は取付金具(C=18331)

CPI RJ45-RS232C(F) 変換ケーブル(31056)

DB9 female connector

DTE機器用(PC用など)

CPI RJ45-RS232C(M) 変換ケーブル(31055)

DB9 male connector

DCE機器向け(例:モデム)

RJ45-RS232C 単線用変換ケーブル(31897)

PN 31897
Pin # Description
1 (Orange/White) Transmit (Tx)
2 (Orange) Receive (Rx)
3 (Green/White) 100ΩRes Ground
4 (Purple) Data A (CPI)
5 (Purple/White) Data B (CPI)
6 (Green) 100 ΩRes Ground
7 (Brown/White) Sync B
8 (Brown) Sync A

RS-232Cケーブル

コントロールポート(Cポート)接続用のDSUB 9-pin DTE/DCE ケーブル

仕様

コネクター DSUB 9pin male/femaleコネクター

ケーブル 0.6m

ケーブル末端:棒端子加工

マイクロSDカード

マイクロSDカードドライブ用の外部メモリー。工業用の温度範囲の広いタイプのマイクロSDカードです。



仕様

カードタイプ:工業用マイクロSDカード

容量:2GB

メモリータイプ:SLC

動作温度範囲:-40~+85℃


マイクロSDカード

マイクロSDカードドライブ用の外部メモリー。工業用の温度範囲の広いタイプのマイクロSDカードです。



仕様

カードタイプ:工業用マイクロSDカード

容量:8GB

メモリータイプ:SLC

動作温度範囲:-40~+85℃
