土壌水分センサー(CDC-TEROS-10/11/12)

▼ドキュメントダウンロード

価格表を見る

概要
仕様
関連機器

概要

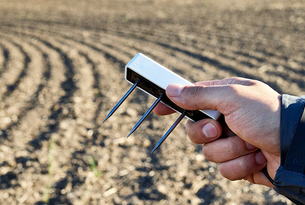

METER社 TEROS(テロス)シリーズの土壌水分センサーは、誘電率から土壌水分を測定する誘電率型土壌水分センサーです。土壌の誘電率は土壌水分にほぼ比例します。比誘電率は、水が81、土壌粒子が3～5、空気が1で、この水の比誘電率の大きな変化を利用することで土壌中の体積含水率を求めます。塩分や温度の影響を最小限に抑えているので、あらゆる土壌タイプの土壌水分量を正確に測定できます。
TEROSシリーズの主な特長は、耐久性と耐水性に優れていることと硬い土壌にも容易に挿入できる丈夫なステンレス製のプローブです。また、ECH2Oシリーズに比べ、広い範囲の測定を行っています。
TEROS-10(GS1)とTEROS-12は、METER社データロガー ZL6、及びハンドヘルドリーダー ProCheckに接続して使用できます。

仕様

スクロールすることができます

型式	CDC-TEROS-10	CDC-TEROS-11	CDC-TEROS-12
測定項目	体積含水率(VWC)	体積含水率(VWC)、温度	体積含水率(VWC)、温度、電気伝導度(bulk)
イメージ	土壌水分センサー	土壌水分・温度センサー	土壌水分・温度・ECセンサー
土壌水分
測定範囲	風乾～飽和
測定有効体積	430ml　※TEROS-10測定有効範囲	1010ml　※TEROS-11/12測定有効範囲
精度	±3%VWC(8dS/m以下の砂質土壌)、キャリブレーション時±1～2%VWC
分解能	0.1%VWC
温度
測定範囲	–	-40～60℃
精度	–	±1℃
分解能	–	0.1℃
電気伝導度
測定範囲	–	–	0～10dS/m(bulk)
精度	–	–	±5%(0～10dS/m)　※10dS/m以上はキャリブレーションが必要です。
分解能	–	–	0.001dS/m(0～23dS/m)
一般仕様
印加電圧	3～15VDC@15mA	4～15VDC@16mA
出力	1000～2500mV(アナログ)	SDI-12、またはDDI Serial
電圧印加時間	10ms	245ms
動作環境	-40～60℃
ケーブル長さ	5m(延長可)
センサー寸法	5.1×2.4×7.5cm(プローブ長さ5.4cm)	9.4×2.4×7.5cm(プローブ長さ5.5cm)
コネクター	3.5mmステレオプラグ(標準)、又は先バラ3芯ケーブル(オプション)
データロガー互換	CTロガー:C-CR6, C-CR1000X, C-CR800/850, C-CR300/310 METER標準ロガー:ZL6、EM60、EM60G、Em50、Em50G、ProCheck ※標準ロガー以外に接続される場合はTEROS-11/12インテグレーターズガイド(PDF)をご覧ください。 ※標準ロガー以外に接続される場合はセンサへの常時通電は避けてください。

CDC-TEROS-10 測定有効範囲

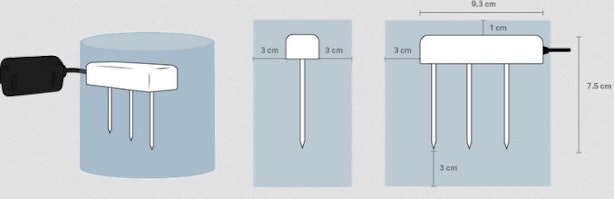

CDC-TEROS-11/12 測定有効範囲

関連機器

データロガー

CDC-ZL6
METER社のセンサーが6ch計測できます。
標準でモバイル通信モジュールが装備されています。

プロチェック　ハンドヘルドリーダー(表示器)　※販売終了

プロチェックは、ECH2O-TE、EC-TMなどの土壌水分・温度・ECセンサーから葉濡れセンサー、水ポテンシャルセンサーなど、すべてのセンサーとの接続が可能な読取り装置です。測定データの保存、ダウンロードができます。

スクロールすることができます

型式	CDC-CHK-PRO
接続可能プローブ	すべてのデカゴン製センサー
入力チャンネル	1ch　3.5mmステレオプラグ
表示	体積含水率(m3/m3)、生データ
測定時間	1s～
データ保存	5000 (1MB)
電池	単3アルカリ、又はリチウム電池　4本
	電池寿命500～1000時間
材質	ネル防水(NEMA　1、IP20)
寸法	15.5×9.5×3.3cm
重量	220g
動作環境	0～50℃
インターフェース	RS232シリアル
