CS-LoggerLink
スマートフォンアプリ(LoggerLink)

LoggerLink_thumb

無償ダウンロード可能

概要

iPhoneまたはAndroidスマートフォン用フリーアプリです。シンプルで基本的な機能があります。IP経由の接続他、Androidでは、ブルートゥースをサポートしています。ロガー側にブルートゥース通信機を装備すると、Androidスマホから操作可能になります(スマホのUSBポートからの有線接続はできません、ご注意ください)。

以下のサイトから無償ダウンロードできます。



特徴

  • スマートフォンでデータ確認、回収が可能
  • 対応ロガー C-CR200X、CR300、CR800、CR850、CR1000、CR1000X、CR3000、CR6
  • Bluetooth経由の通信に対応しています(iPhoneは不可)
  • スマホとブルートゥースアダプタさえあれば、どこでもロガーに接続できます。
  • PCからの通信ソフトはLoggerNet

仕様

スクロールすることができます

機種 iPhone/iPod Touch/iPad Android tablet/
Android smart phone
対応OS iOS 7.0以上 Android OS 4.0.3 以上
ロガー側通信条件 Bluetooth
C-NL100,NL115,120,200を通して無線LAN通信可能なこと
対応データロガー

C-CR300CR800、CR850CR1000CR3000CR6CR1000X

機能 リアルタイムモニター、グラフ、時計の設定、Port Flagの設定、データの回収、ロガー状態のチェックほか

スクロールすることができます

機能 内容
Current Page リアルタイムモニター 現在のデータやDataTableを表示可能
また、テーブル内の数値変更も可能
Historic Page 過去データの表示 DataTableの表示が可能
Collect Data Page データの回収 内部メモリーにデータの回収が可能
TOA5形式のみ
Files Page ファイルの表示 ロガー内のファイル表示、転送
プログラムの動作変更
Status Page Status表示 ロガーの重要状態表示が可能
Setting Page ロガー設定変更 ロガーの内部情報の変更

スクロールすることができます

回収データのPCへの転送方法
iPhone メールに添付
DropBox経由
Android メールに添付
付属のメディア(SD他)にコピーして。

画面の例

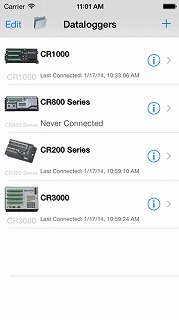

  • ロガーと接続(選択)

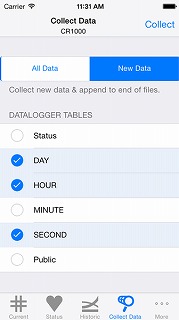

  • データ回収

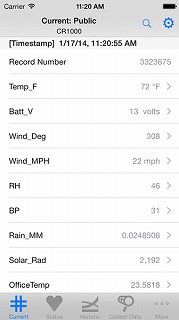

  • モニター

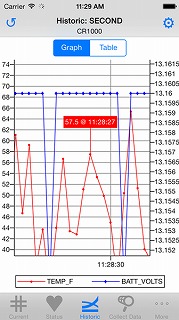

  • グラフ

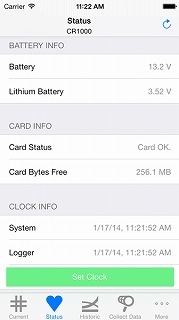

  • ロガーの状態表示

動作確認済みBluetoothアダプタ(Androidのみ)

スクロールすることができます

名称 Bluetooth RS-232C 変換アダプター
Bluetooth RS-232C 変換アダプター
型式 CBT-REX-BT60
その他のBluetooth RS-232C 変換アダプター
仕様 こちら参照
Bluetooth Bluetooth version 2.1+EDR Class2(見通し約30m程度)
対応OS Windows XP (SP3)以後
Android OS 4.x
電源 DC+5Vまたは、ACアダプターより
設定 Bluetooth デフォルトの通り
RS-232C 115200BPS/8N1に付属ソフトで設定
DIP SW デフォルトの通り
接続方法
SD100
ロガー側 スマホ側
データロガー+上記ブルートゥースアダプタ+ACアダプタ LoggerLinkソフトのみ
