概要

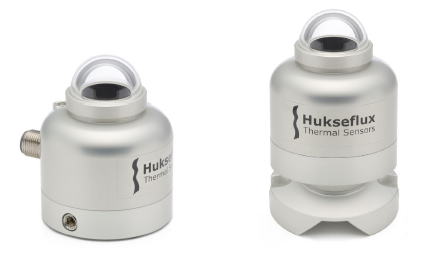

CHF-SR05はデジタル・アナログ両出力付ClassC(セカンドクラス) の全天日射計です。
デジタル(Modbus)は標準出力となっており、アナログは0-1Vまたは4-20mAの選択となります。
取付はボールレベリングを用意しており、これを使用すると容易にレベル調整が出来ます。更にポール取付金具もあるのでパイプ取付も簡単です。
関連製品
様々な組合せの取付金具があります
一番上:標準タイプ
中:ボールレベリングで水平台用
一番下:ボールレベリングとポール取付
ボールレベリングとポール取付の例
±10°までレベリング可能です。
記録
日射計の記録は通常平均か積算してMJの単位で記録します。
例)1時間の平均日射量(W/m2)*3600秒*10^-6=1時間の積算日射量(MJ/m2)
電圧-MJ換算方法例
精度良く記録する、Modbusで記録するならC-CR800/C-CR1000X
安価に記録するのであれば、小型ロガー(CUZ-LR5041,平均可能)
気温や温度と一緒に記録、または2台の値を記録するには、こちら(CUZ-8515)・・電源が必要です。
仕様
スクロールすることができます
| 型式 | CHF-SR05-DA1 | CHF-SR05-D2A2 | CHF-SR05-A |
| 特徴 | 0-1V出力 デジタル出力 |
4-20mA出力 デジタル出力 |
センサー生出力電圧 従来互換 |
| 気象庁検定 | 気象庁型式証明測器 | – | 気象庁型式証明測器 |
| 主な目的・特徴 | 汎用的な日射量の計測 | ||
| イメージ |  |
||
| ISOクラス | ClassC(セカンドクラス) ★ |
||
| デジタル出力 | RS-485 2線 Modbus RTUモード(* |
TTL 2線 Modbus RTUモード(* |
– |
| 日射量 W/㎡ ボディ温度 ℃ |
|||
| 出力選択 | デジタル/アナログ同時出力は不可、どちらかを選択 | アナログのみ | |
| アナログ日射出力 | 0-1V/0-1600W/㎡ | 2線式 4-20mA/0-1600W/㎡ |
7-30mV=1000W/㎡ (感度係数は単体により異なります) 典型値10mV/1000/㎡ |
| 負荷抵抗≦(供給電圧V-5)/0.02 max950Ω@24V、max350Ω@12V |
|||
| 出荷時オプションでレンジ変更可能 | – | ||
| データサンプル推奨 | 1秒サンプル、60秒平均保存 | ||
| 電源 | 5-30VDC 消費電力:0.075W@12VC(6.25mA) |
5-30VDC デジタル消費電力:0.075W@12VC(6.25mA) アナログ消費電力:0.24W@12VC(20mA) |
– |
| デジタル出力用PC用計測 ソフトウェア |
Hukseflux Sensor Manager software 以下よりダウンロード http://www.hukseflux.com/page/downloads |
– | |
| PCソフトウェア動作環境 | JAVA Runtime動産環境 Windows XP,7,8,10 |
||
| USBまたはRS-232CポートにRS-485変換器経由 通常こちらを使用 |
USBまたはRS-232CポートにTTLレベル変換器経由 | ||
| ロガーによる計測 | 232Cしかないロガーの場合は、485/232変換器経由 | CR800/1000などの場合は、Cポートに接続して、Modbus命令で計測可能 | アナログ計測 |
| 1 応答時間(95%) | 18sec | ||
| 2a ゼロオフセット赤外放射依存(200W/m2) | <±15W/m2 | ||
| 2b ゼロオフセット 温度依存(5K/hr) | <±4W/m2 | ||
| 3a 非安定性 (経年変化/year) |
<±1% | ||
| 3b 非直線性 (100-1000W/m2) |
<±1% | ||
| 3c 方向応答特性 (ビーム放射に対して) |
<±25W/m2 | ||
| 3d 波長選択特性 (350-1500nm) |
<±5% | ||
| 3e 温度応答特性 (-10～40℃レンジ) |
<±3% | ||
| 3f 傾斜応答特性 | <±2% | ||
| 測定範囲(W/m2) | 0～2000 | ||
| 内部抵抗 | – | ||
| ヒーター | – | ||
| 内部温度センサー | MAX31725 Digital 温度センサー | – | |
| 内部温度精度 | ±0.5℃ | ||
| ガラスドーム | 一重 | ||
| 日積算の不確かさ | ±10% | ||
| 校正の不確かさ (calibration uncertainty k=2) |
<1.8% | ||
| 大きさ | 56φx 70h mm(標準) 56φx 70h mm(ボールレベリング付)) |
||
| 本体重量 | 約600g(10mケーブル含む) | ||
| 視野角 | 180度 | ||
| 動作温度 | -40～+80℃ | ||
| 材 料 | アルマイト | ||
| 波長範囲 | 285-3000 nm | ||
 波長吸収特性 |
|||
| キャリブレーション | WRR ISO 9847準拠 2年毎の再キャリブレーションを推奨 |
||
| 再校正 | 日射計の再校正はクリマテック(株)の校正装置を用いて可能です。 | ||
| ケーブル | コネクタ付 5m、10m、20m 選択可能(発注時ご指定下さい)外径4.8mmφ 両側コネクタ付延長ケーブル 10、20m |
||
| コネクタ | M12-A IP67 | ||
日本語取扱説明書
オプション
ボールレベリング付
ボールレベリングとポールマウント(パイプ取付)
上から
本体(水平調整不可)取付穴付
ボールレベリング(水平調整機構)取付穴付
ポールマウント(パイプ取付)(25-40φ用)
取付の例
パイプ取付(ボールレベリング使用)
台に取付
(ボールレベリング使用)
台の水平はそれほど厳密でない
水平台に取付
(ボールレベリング不使用)
台の水平が重要
取付パイプ直交クランプセット
パイプと直交クランプセット:赤枠内
縦パイプに取り付けて、横に60cm(実質50cm)アームを出して、
日射計を取り付ける事ができます。
視野角内のポールの影響を小さくする事ができます。
取付パイプ直交クランプセット 仕様
スクロールすることができます
| 項目 | 仕様 | 型式 | 備考 | |
| パイプと直交クランプセット型式 | CHF-PIPE-600-XX(XXは52または64) | |||

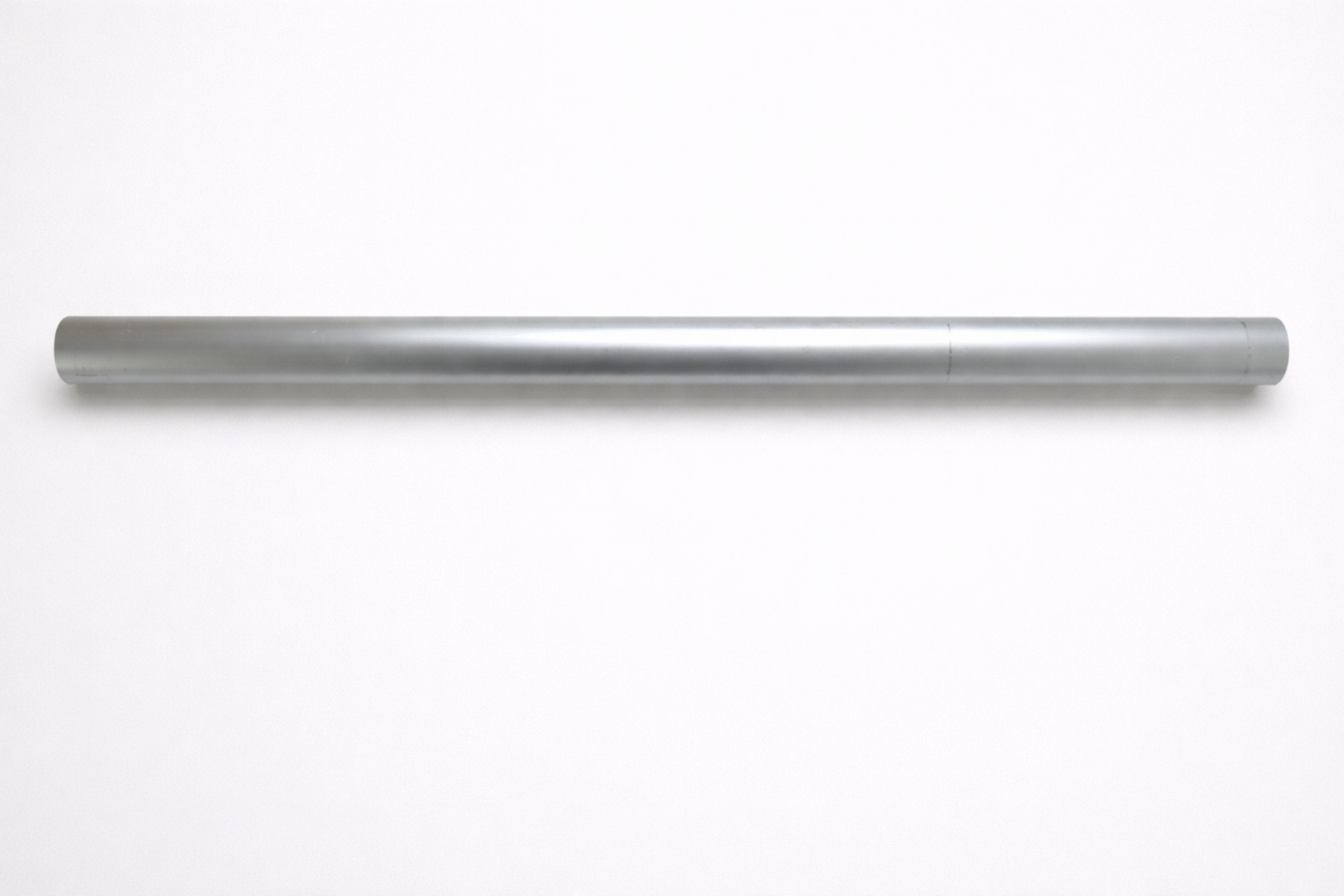

| 横パイプ | 材質 |
アルミニウム アルマイト加工 |
ー | ー |
| 大きさ/厚み | 600mmLx30mmφ/ T=3 | |||
| 縦パイプ対応径 | 42-52mm | CHF-PIPE-600-52 | 工事用単管パイプなど | |
| 56-64mm | CHF-PIPE-600-64 | 50Aパイプなど | ||

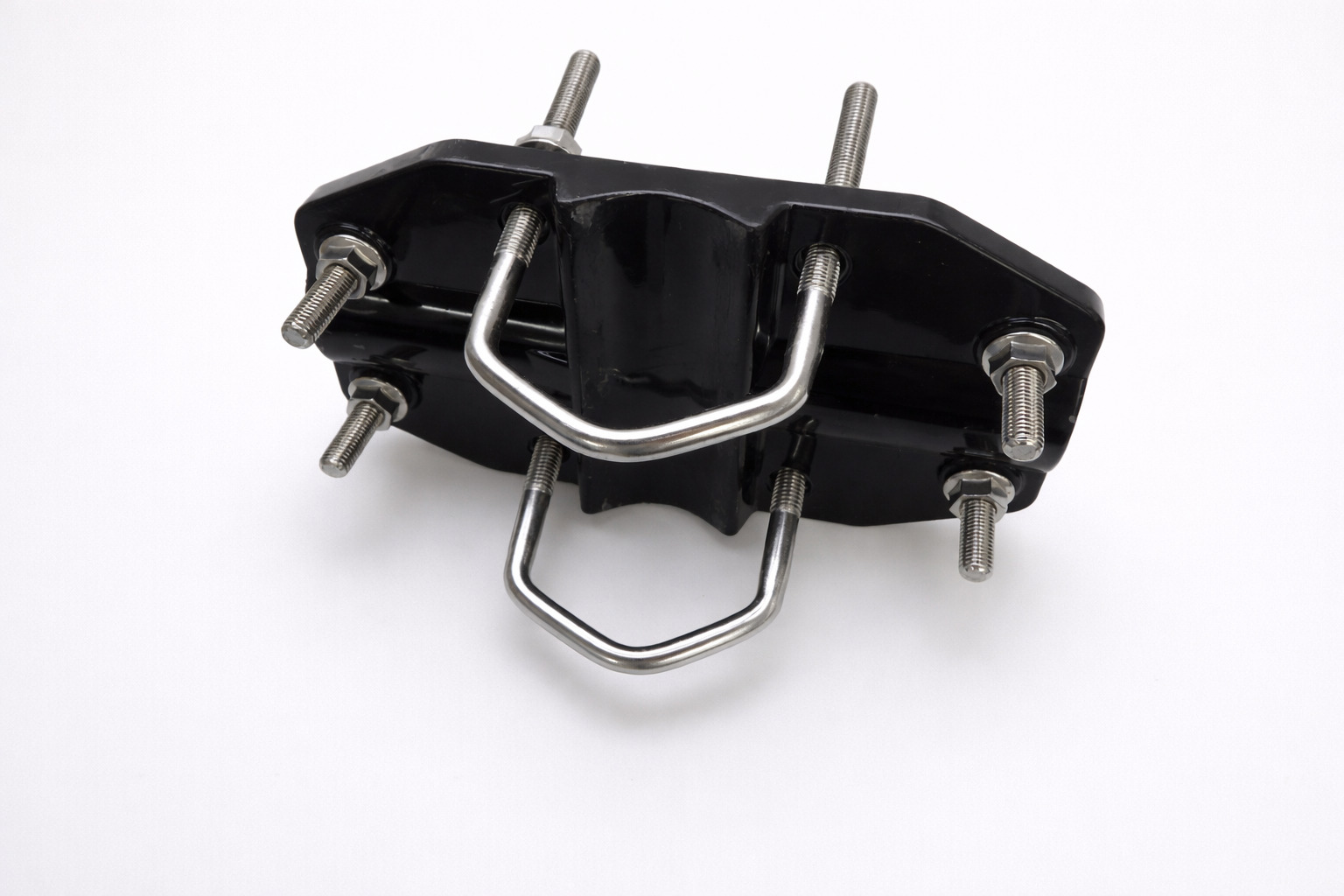

| 直交クランプ | Uボルト材質 | ステンレス | ー | ー |
| 板材質 | FRP | |||

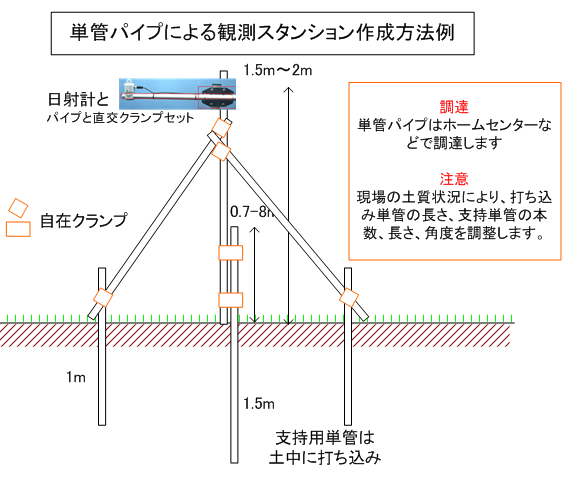

単管パイプによる 簡易設置例

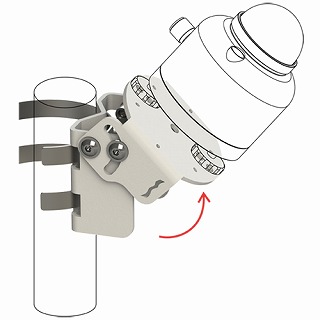

水平面・傾斜面 架台
スクロールすることができます
| 型式 | CHF-PMF01 |
| 対象日射計 | Hukse製日射計 CHF-SR30/25/22/20 15/11/05/03/LP02 IR02/IR20 |
| 角度 | 0～90° |
| 材料 | アルマイト |
| 重さ | 0.25kg |
| 付属品 | M6X1、M5X4、 パイプ用クランプ(27-60φ)X2 |
係数の換算方法
電圧をW/㎡ または J/㎡、kJ/㎡、またはMJ/㎡にする方法
換算方法についてはここを参照
*)Modbus通信について
当社取扱の各種ロガーで計測可能です。
C-CR200/300/1000X/3000
接続方法、プログラムについてはお問い合せ下さい
CR1000のOSは30.01以後で対応
サイズ
CHF-SR05
CHF-SR05 ボールレベリング オプション付
ポールマウント付の場合、ポール径は25-40φ
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
スクロールすることができます
| 4線式 | 2線式 |
 |
 |
| 4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
| ※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
配線
スクロールすることができます
| タイプ | アナログ出力の配線 | ||
|

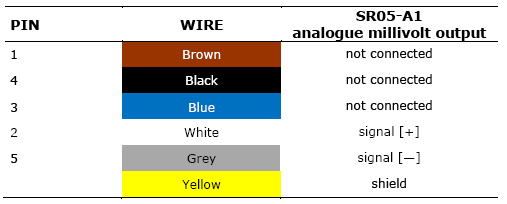

CHF-SR05-A アナログ出力のみ |
旧バージョン ～ S/N3202 |
 |
|
| 新バージョン 2017/10/1～ SN3323～ |
 |
||
| タイプ | アナログ出力の配線 | デジタル出力の配線 | |

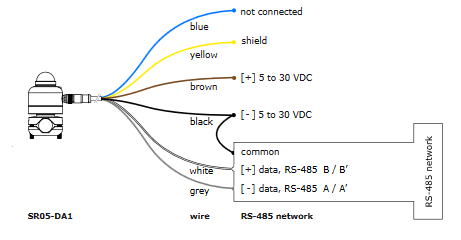

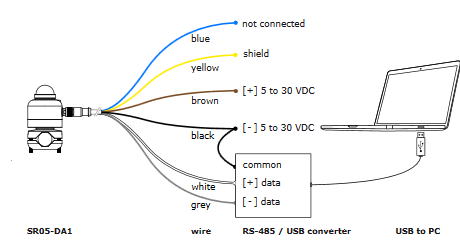

| CHF-SR05-DA1 0-1V出力 RS-485 Modbus出力 |
 |
 |
|
 |
|||
| CHF-SR05-D2A2 4-20mA出力 TTL Modbus出力 |
 |
 |
|
 |
|||
センサー設定
CHF-SR05の各種設定にはHukseflux社の専用ソフトウェア「センサーマネージャー」をご利用ください。
以下からダウンロードいただけます。
