CVS-PTB110/C-CS106

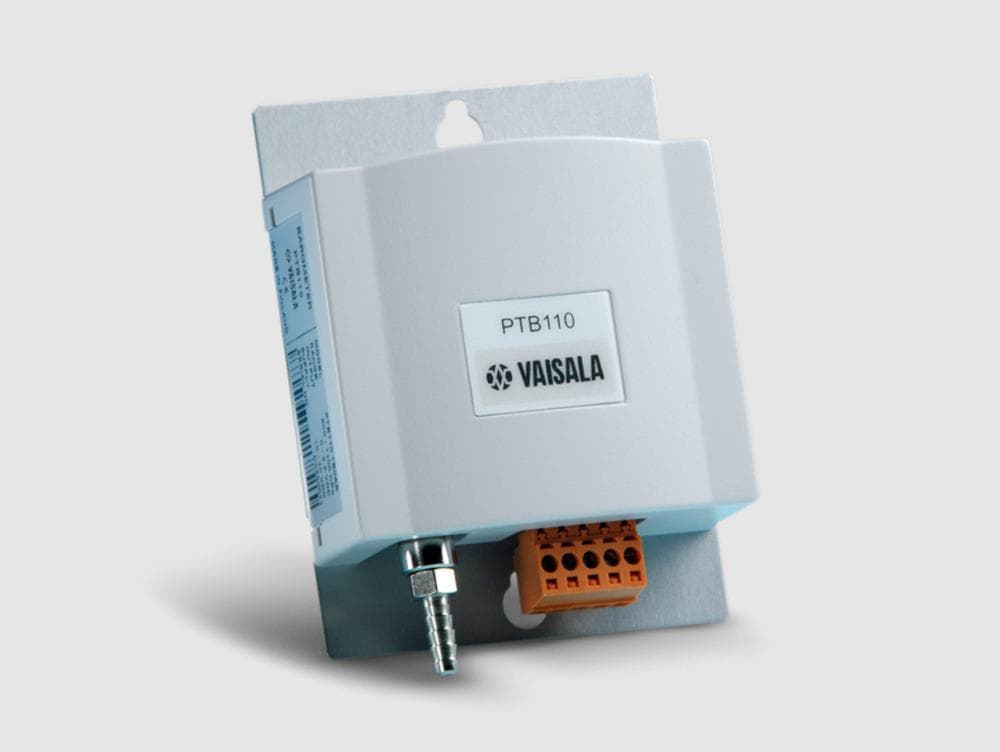

気圧計(CVS-PTB110)
▼ドキュメントダウンロード
特徴(アナログタイプ)
静電容量式の気圧計
- NISTにトレーサプルな精度
- 長期安定性±0.1hPa/年
- 標準DINレール35mm幅に取付可能
- ON/Offコントロール可能
仕様
スクロールすることができます
| 型 番 | CVS-PTB110 | 注文時選択 |
| レ ン ジ |
500 … 1100 hPa 600 … 1100 hPa 800 … 1100 hPa 800 … 1060 hPa 600 … 1060 hPa |
1 2 3 4 5 |
| 精度 | ±0.3hPa( 20℃) | – |
| 動作温度範囲 | -40 ～ +60 ℃ | – |
|
出力 |
0～5V 0～2.5V 500-1100Hz |
A B F |
| 供給電圧 | 10～30VDC | – |
|
電源オン 安定時間 |
1秒 | – |
| 消費電流 | 4mA以下 | – |
| 重量 | 90g | – |
各環境温度範囲での総合精度
スクロールすることができます
| 温度範囲 | 精度 |
| +15 ～ +25℃ | ±0.3 hPa |
| 0 ～ +40℃ | ±0.6 hPa |
| -20 ～ +45℃ | ±1.0 hPa |
| -40 ～ +60℃ | ±1.5 hPa |
| 長期安定性 | 0.1hPa/年 |
端子台
スクロールすることができます
| ピン番号 | 意味 |
| 1:EXT_TRG |
外部トリガー 内部JPオフの時有効 |
|
Power off 0VDC Power ON 5VDC |
|
| 2:AGND | 出力- |
| 3:GND | 電源- |
| 4:SUPPLY | 電源+ |
| 5:VOUT | 出力+ |
電源コントロールについて
この気圧計は、端子台の1番に5Vを入力してON/OFFコントロールが可能です。

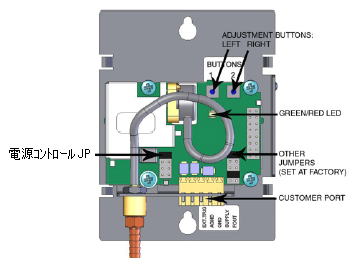

その機能を有効にするためには、気圧計のカバーを取り外して、内部のJP(左図)をはずします。
出荷時にはJPはONになっているので、常時測定モードです。
