Weather ROBO
総合気象観測システム(AWS)
▼ドキュメントダウンロード

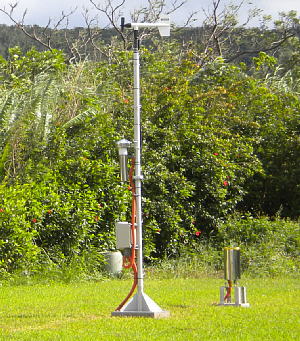

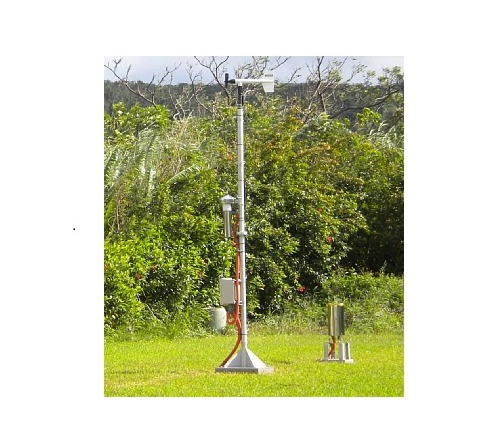

Automatic Weather Station
概要
長期間の気象観測を目的とする標準的な自動気象観測システムです。
PCを現場に置かず、専用のデータロガーで計測し、データは直接またはLAN経由自動的にデータ回収します。センサー類は気象庁検定を取得できる物と同等のものを標準としています。屋外に多くの実績のあるデータロガーを使用しているので、省電力でコストパフォーマンスの高い安定的な観測システムを構築することができます。
データは自動的にPCに保管されるので、過去データを簡単に参照、ダウンロードできます。また、標準でWebに対応しているので、社内LANから誰でも簡単にデータを表示させたり、ダウンロードすることも可能です。
雷や停電に対する対策装置(避雷器など)やバックアップ電源なども標準で装備しており、安定したデータを長期間、モニター、収集できます。
オプションのLTE 4G(3G) 通信ルーターセットを接続すると遠隔地の気象モニターが可能になります。
仕様
計測要素(標準)
- 標準観測要素：風向風速、気温、湿度、日射量、雨量 オプション追加：地温、土壌水分、WBGT、積雪深、視程ほか、無電源タイプ（太陽電池）もあります。
データの利用方法
- 専用PCにてデータを回収、Webサーバーとして動作。 専用PCだけでなく、接続されている部署やインターネット経由ブラウザーにてデータを表示、印刷、ダウンロード可能。
電源
- AC100Vまたは太陽電池
通信
- LAN経由、データを回収します（他の通信方法も対応可能）
関連情報
- 無電源用の気象観測システムは電源が太陽電池になります 通信を標準とした簡易システム（ウェザーチェック）、一時利用（レンタル）はこちら
仕様書ご提供サービス
- 仕様書作成のお手間削減のため、仕様書をWORD形式でもご提供いたします。
| 名称 | 型式 | 計測装置 | 電源 |
| 標準タイプ | Weather ROBO | C-CR1000X | AC電源必要 |
| 標準タイプ 無電源 | Weather ROBO-SP | C-CR1000X | 太陽電池パネル駆動 |
|
ローコストタイプ
|
Weather ROBO-LC | C-CR800 | AC電源必要 |
| ローコストタイプ 無電源 | Weather ROBO-LC-SP | C-CR800 | 太陽電池パネル駆動 |
| 気象庁検定付き | -JM | 風,気温,湿度,日射,雨量検定付き | |
| 寒冷地仕様 | -CR | 雨量計ヒーター、日射計ファン追加 |
標準センサー
気温湿度
CVS-HMP155D
シェルター
CPR-AS-1
雨量(降水量)
CTKF-1/CTKF-1-UD
オプションセンサー
Weather ROBO 仕様
スクロールすることができます
| 全体仕様 | |||
| 項目 | 細目 | 仕様 | 備考 |
| 測定要素 | 標準センサー | 風向風速、気温、湿度、日射量、雨量 | Weather ROBO |
| オプション | 気圧、地温、土壌水分、WBGT、積雪深、視程ほか | 別途オプション | |
| 計測装置 | 機器共通仕様 | 測定インターバル:1秒 アナログ入力精度:0.12%(-25-50℃) 電源:12V、消費電流 待機時1mA以下、測定時4.2mA以下 10分、1時間データを2ヶ月以上保存 動作環境:-25～+50℃ 通信:Ethernet LAN/socket通信(変更可能) |
Weather ROBO |
| 測定方法 | 生データ サンプルインターバル:1秒 観測方法:気象庁 地上気象観測指針に準拠するが一部簡略化 統計方法:気象庁 気象観測統計指針に準拠するが一部簡略化 保存データ:10分データファイル、1時間データファイル、管理データファイル(電源電圧、内部温度、ロガー状態など) |
||
| 標準タイプ | 差動8ch測定 プログラム可能なデータロガー | ||
| ローコストタイプ | 差動3ch測定 プログラム可能なデータロガー | Weather ROBO-LC | |
| 電源 | 標準タイプ | AC100V電源、耐雷トランス、外部AC電源には漏電ブレーカー | Weather ROBO |
| 無電源タイプ | 10W太陽電池パネルで無日照5日以上対応 | Weather ROBO-SP | |
| 共通仕様 | センサーの入力端子に信号避雷器を使用 電源はDC12V系であること 停電時は2日間以上バックアップできること |
Weather ROBO | |
| 避雷装置 | AC電源には耐雷トランス、信号には避雷器を装備 | ||
| データ処理装置 (オプション) |
処理装置 | OS:Windows XP/7 Pro インターフェース:COMポート 24時間365日の常時稼働に耐えるPCであること |
別途オプション |
| 周辺装置 | ディスプレイ:19インチ 5年保証付き プリンター:A4白黒レーザープリンター UPS:500VA 10分間 3年保証付き |
||
| ソフトウェアー | 基本処理 仕様 |
LAN経由自動データ回収 停電時は復帰後停電中のデータを自動回収 回収したデータの自動データ処理(データベース化) |
Weather ROBO |
| Web表示ソフト 仕様 |
以下の表示が、LAN上のブラウザーから可能 リアルタイムデータのグラフィック表示(10秒更新) 各要素のリアルタイムグラフ表示(日、週、リアルタイム自動更新) 日表、月表の表示および印刷 10分データの月ファイルのダウンロード(CSV) 1時間データの月データファイルのダウンロード(CSV) |
||
| センサー詳細仕様 |
|||||||
| センサー | 型式 | 観測要素 | 備考 | ||||
| 風向風速 | CYG-5103 | 項 目 | 風速 | 風向 | 気象庁検定付きも同機種 | ||
| 測定レンジ* | 0-100m/s | 機械的 0-360° 電気的 0-355° |
|||||
| 校正レンジ* | 0-70m/s | 0-355° | |||||
| 起動風速 | 1.0m/s | ||||||
| 耐 風 速 | 100m/s | ||||||
| 距離常数 | 2.7m(63%) | ||||||
| 測定方法 | 周波数 | ポテンションメータ | |||||
| 出 力 | 0.098m/s/Hz | 0-10Kohm | |||||
| ±20% | |||||||
| 精 度 | 0.3m/s | ±3deg | |||||
| 大 き さ | 37H* 55 Lcm 1Kg | ||||||
| 気温湿度 |
CVS-HMP155D |
項 目 | 相対湿度 | 気温(温度) | 気象庁検定の場合は、気温のみC-PTを使用 | ||
| 測定レンジ | 0～100%RH | -80～+60℃ | |||||
| 出 力 | 0～100%RH/0-1VDC | 4線式抵抗 | |||||
| 温度係数 | 年1%RH以内 | – | |||||
| 精度 | ±1%RH(0-90%)) ±1.7%RH(90-100%) (ともに@+15-25℃) |
0.13℃(@20℃) | |||||
| センサ | HUMICAP180R | Pt100 IEC751 1/3 ClassB | |||||
| C-HPT | 規格 | Pt100白金測温抵抗体 2mA A級 4線式 | 気象庁検定付きの場合 | ||||
| 保 護 管 | SUS304 φ3.2×60mm | ||||||
| 使用可能温度範囲 | -40～60℃ | ||||||
| ケーブル | 線径:0.3mm^2*4線、ケーブル外径6mm | ||||||
|
通風筒 の場合 |
通風速度 | 約3m/s | AC電源有りの場合 | ||||
| 通風方向 | 下側吸い込み | ||||||
| 材 質 | ステンレス | ||||||
| 構 造 | 二重通風筒 | ||||||
| ファン電源 | AC100V 12W/DC12V 15W | ||||||
| 通風筒 CYG-41003L Weatehr ROBO-SPの場合 |
型 番 | CYG-41003L | 電源節約のため | ||||
| 皿の枚数 | 14枚 | ||||||
|
大きさ (D)×(H) |
12cm×34cm | ||||||
| 材 質 | UV stabilized white thermoplastic plates | ||||||
| 取り付けパイプ径 | 25-69mm | ||||||
| 日射量 | CHF-LP02/SR12 |
型 式 | CHF-SR11 | CHF-LP02 | 気象庁検定付きも同機種 | ||
| 主な目的・特徴 | 研究目的 永続的観測所 |
農業、産業 | |||||
| ISOクラス | Class-1 | Class-2 | |||||
| 応答速度(95%) | 18sec | 18sec | |||||
| 経年変化 | <±1% | <±1% | |||||
| 出 力 | 0～2kW/m2 / (0～20-80mV) | 0～2kW/m2 / (0～20-80mV) | |||||
| 非直線性 (100-1000W/m2) |
<±1% | <±2.5% | |||||
| 経年変化 | <±1%/year | <±1%/year | |||||
| 内部抵抗 | 40～60Ω | 40～60Ω | |||||
| ガラスドーム | 二重 | 一重 | |||||
| 大きさ・重さ | 136φx 90h mm750g | 78φx 60h mm300g | |||||
| 視野角 | 180度 | ||||||
| 波長範囲 | 305-2800 nm | ||||||
| オプション | 防霜・露ファン | ||||||
| 雨量 (降水量) |
CTKF-1/CTKF-1-HT | タイプ | 標準雨量計 | ヒータ付き雨量計 | 気象庁検定付きも同機種 | ||
| 型式(0.5mm) | CTKF-1 | CTKF-1ーUD | |||||
| 計測方法 | 転倒ます式 | ||||||
| 口 径 | 200mm | ||||||
| 感 度 | : 一転倒雨量0.5ミリ(15.7cc) | ||||||
| 出 力 | 無電圧接点信号(DC50V0.3A) リードスイッチ,2接点出力 |
||||||
| 濾水機構 | 二重濾水機構 | ||||||
| 測定精度 | 20mm以下±0.5mm 20mmを超える時±3% |
||||||
| 使用環境 | 5～50℃(凍結しないこと) | -10～50℃(上下ヒータ) | |||||
| ヒーター | なし | 上部:31.25W 下部:50W |
|||||
| 寸 法 | 高さ450mm×外径210mm | ||||||
| 重 量 | 約3.5kg | 約4.5kg | |||||
| オプションセンサー | |||||
| 気圧計 | CYG-61302 | 型式 | CYG-61302V | 気象庁検定付きの場合は CVS-PTB210 |
|
| アナログ出力 | デジタル出力 | ||||
| 計測レンジ | 500-1100hPa | ||||
| 分解能 | 0.025% | 0.01hPa | |||
| 精度 | 0.05% FS 0.0017% FS/℃ |
±0.2hPa(25℃) ±0.3hPa(-40℃～60℃) |
|||
| 出力 | 0-5V | RS232 9600/8/1/N 全二重 | |||
| 出力レート | 1.8Hz max | ||||
| 動作温度範囲 | -40～60℃ | ||||
| 電源 | DC7-30V、 2.8mA(RS232C 7mA) | ||||
|
大きさ 重さ |
90×60×20mm 44g | ||||
| CVS-PTB210 | こちらを参照 | 気象庁検定付きの場合 | |||
| 地温計 | C-PT | こちらを参照 | 検定なし | ||
| 土壌水分 | C-CS-616 | こちらを参照 | 検定なし | ||
| 積雪深さ | C-SR50A | こちらを参照 | 気象庁検定付きの場合は CSDM-301DC |
||
| CSDM-301DC | 気象庁検定付きの場合 | ||||
| 水位 | CWG-H10-C20 | こちらを参照 | 検定なし | ||
| WBGT 熱中症 |
C-BB-15cm | こちらを参照 | 検定なし | ||
| 視程 現在天気 |
CVS-PWD10/12 | こちらを参照 | 検定なし | ||
| 計測・通信・電源詳細仕様 | ||||||
| 計測 | 計測装置 共通仕様 (データロガー) |
基本仕様 | 共通 | |||
| インターバル | 0.01秒(10ms)～30分(10msステップ) | |||||
| 記憶容量 | メインメモリー 4MB(単精度200万データ) 10分、1時間データを2ヶ月以上保存 |
|||||
| インターフェース | RS-232C*2ch(内1chは専用I/F) 増設Ethernetアダプター(10BaseT:RJ45) |
|||||
| 時計精度 | 温度補正付、±3分/年 (-30-85℃) | |||||
| 電 源 消費電流 |
標準9.6-16VDC (通常12VDC供給、逆接保護付) スリープモード:0.5mA以下、測定時:4.2mA(1Hz) |
|||||
| 動作環境 | -25～+50℃(標準) -55～+85℃(XTタイプ) | |||||
| 内部プログラム | 各種算術計算統計計算、計測制御プログラム | |||||
| アナログ入力レンジ | レンジ ±2.5、7.5、25、250、2500、5000mV 分解能 0.67 2, 6.7, 66.7, 667, 1330μV 精 度 0.06%(0-40℃)、0.12%(-25-50℃) |
|||||
| 入力種類 | 直接入力:電圧・ひずみ・熱電対 、パルス入力:24bit2ch アダプターつき入力:電流・抵抗・サーミスター・測温抵抗体・ブリッジ計測 |
|||||
| Weather ROBO C-CR1000 |
入力仕様 | Weather ROBO | ||||
| アナログ入力 | SE16ch(差動8ch) 13bitA/D | |||||
| 出力仕様 | ||||||
| プログラマブル定電圧出力 | 3ch(±2500mV) 分解能0.67mV 駆動電流:±25mA 精度±0.15%(-25-50℃) ±0.25%(-55-85℃ XTのみ) |
|||||
| センサー電源 | 5V*1ch、制御可能12V電源*1ch、その他12V*2ch | |||||
| デジタルI/Oポート | 8ポート(C1-C8)、0-5V入出力 | |||||
| 入力種類 | 接点、高周波パルス入力*8ch、SDM*1ch,SDI*4ch、RS-232C*4ch | |||||
| 大きさ | 本体:239L×102W×61H 重量:1kg | |||||
| Weather ROBO-LC C-CR800 |
入力仕様 | Weather ROBO-LC | ||||
| アナログ入力 | SE6ch(差動3ch) 13bitA/D | |||||
| 出力仕様 | ||||||
| プログラマブル定電圧出力 | 2ch(±2500mV) 分解能0.67mV 駆動電流:±25mA 精度±0.15%(-25-50℃) |
|||||
| センサー電源 | 5V*1ch、制御可能12V電源*1ch、その他12V*1ch | |||||
| デジタルI/Oポート | 4ポート(C1-C4)、0-5V入出力 | |||||
| 入力種類 | 接点、高周波パルス入力*4ch、SDM*1ch,SDI*2ch、RS-232C*2ch | |||||
| 大きさ | 本体:241L×104W×51H 重量:0.7kg | |||||
| 計測方法 統計方法 |
項目 | 方法 | 共通 | |||
| 生データ サンプルインターバル | 1秒 | |||||
| 観測方法 | 気象庁 地上気象観測指針に準拠するが一部簡略化 | |||||
| 統計方法 | 気象庁 気象観測統計指針に準拠するが一部簡略化 | |||||
| 保存データ | 10分データファイル 1時間データファイル 管理データファイル(電源電圧、内部温度、ロガー状態など) |
|||||
| 収納箱 電源 盤内配線 |
共通仕様 | 項 目 | 内 容 | 共通 | ||
| 信号避雷器 C-PT30 |
端子数 | 30端子 | ||||
| 最大電流・電圧 | 1A以下/40V | |||||
| 制限電圧(バリスター電圧) | ±47V | |||||
| エネルギ-耐量 | 1.5J | |||||
| 静電容量 | 650PF | |||||
| 電源コントローラー (7Ah蓄電池付) C-PS100 |
給電方式 | 常時DC電源給電 | ||||
| 内蔵電池 | 7Ah鉛畜電池 | |||||
| 充電用電圧(CHG端子) | 15-28VDC 18VAC RMS |
|||||
| 充電電流 | 1.2A標準 | |||||
| 電源出力 | 12V(バッテリー電圧) | |||||
| 電流出力 | 3A温度ヒューズ付 | |||||
| バックアップ | 停電時は2日間以上バックアップできること | |||||
| 収納箱 | IP44以上の屋外用防水ボックス 標準仕様:金属 50*50*25cm箱(屋根付き) |
|||||
| AC電源 Weather ROBO |
項 目 | 内 容 | Weather ROBO | |||
| 入力電源 | AC100V/50W/100W(雨量計ヒータ付の場合) システム電源:DC12V |
|||||
|
避雷装置 |
容量(VA) | 300 | ||||
| 重量(kg) | 5.5 | |||||
| 入出力電源 | AC100V 50/60Hz 単相 | |||||
| インパルス耐電圧 | 10kV(トランス単体において) | |||||
| 安全装置 | サーキットブレーカーを有する 屋外AC電源(雨量計ヒーター)などには、漏電ブレーカーを有する(配線はこちら参照) |
|||||
| バックアップ | 共通仕様の電源コントローラーを使用 DC電源バックアップ(鉛蓄電池にてバックアップ) 常時DC12Vで動作し、瞬断にも影響を受けないこと 停電時は、ヒーター、ファンをオフにして、観測は継続する 標準センサー・システムで2日以上の計測が可能であること |
|||||
| DC電源 Weather ROBO-SP |
項 目 | 内 容 Weather ROBO-SP |
Weather ROBO-SP | |||||||
| 電 源 | 型 番 | 最大出力 (W) |
最大出力 動作電流 |
最大出力 動作電圧 |
||||||
| C-GN10 | 10 | 0.57A | 17.4V | |||||||
| C-GN20 | 20 | 1.15A | 17.4V | |||||||
| チャージコントローラー | 共通仕様の電源コントローラーを使用 | |||||||||
| 蓄電池 | 鉛蓄電池 合計7Ah (日照時間の少ない期間のある地域は14Ah) |
|||||||||
| 通信 | Ethernet(10Base-T)通信、LAN避雷器付属 オプションでその他の通信にも対応可能 |
|||||||||
| 設置関連 | 取付金具 | センサー取付ポール、電柱、三脚など 取付金具類は別途なります | ||||||||
| 設置工事 | 設置工事、基礎工事、通信工事、電源工事などは別途になります。 | |||||||||
| データ処理装置 | PC | PC本体 | 対応OS | Windows XP,7 |
| メインメモリー | 1GB以上推奨 | |||
| HD空き容量 | 10GB以上推奨 1年間の使用量100MB程度 |
|||
| LAN | 必須 ただし、RS-232C接続、スタンドアロンの場合は不要 |
|||
| I/F | RS-232C(COMポート):LAN通信の場合、必須ではない | |||
| 外部記憶 | CD-RWまたはDVD-RWデータコピー用(必須ではない) | |||
| モニター | 液晶ディスプレイ | 画素:SXGA(1280×1024) サイズ:メイン画面の場合は19インチ サーバーのモニター用の場合17インチ 保証:5年間(無償貸出機対応) 32インチ以上の展示用TVにも出力可能 |
||
| 印刷装置 | プリンター | A4白黒レーザープリンター 20PPM程度 |
||
| 無停電装置 | UPS | 容量:500VA以上 常時 バッテリー:長寿命バッテリ(4～5年寿命) バッテリー交換:ホットスワップ方式 UPS・電池とも3年保証 自動シャットダウンソフト付属(PCは自動起動設定) 電源ノイズ/雷サージ保護機能有り |
| ソフトウェアー詳細仕様 | |||||
| ソフトウェアー | 基本仕様 | ソフトウェアーの種類 | ソフトウェアーの名前など | 動作環境 | 仕様 |
| データの自動回収 | LoggerNet | Windows | ・任意のインターバルで自動回収する ・回収は前回回収以後のデータを自動回収 ・回収リトライは、2重に設定可能 ・通信方法は、RS-232C/Socket/携帯電話に対応 ・10地点以上の地点管理が可能 ・設定条件のバックアップが自動保存できる ・回収データファイルの保存先、名前の任意設定 ・上記設定はメニュー形式で可能であること ・停電復旧後自動的に停電時のデータを回収して欠測をなくします。 |
||
| データの自動編集 | CR1kfile | Windows | ・回収されたデータのうち、管理データを除く使用するデータのみを並び替えて月データファイルに編集する。 ・10地点以上のファイルを同時処理可能 ・上記設定は初期設定ファイルで可能であること |
||
| リアルタイムデータ・グラフ表示 | CRedit | Windows | ・リアルタイム表示画面の作成 ・リアルタイムグラフの自動作成 ・Web用帳票データファイル(日、月)の作成 ・Webダウンロード用データファイル(月)の作成 |
||
| Web表示ソフト | CRhtml | Webサーバー | ・Web画面上にメニュー形式で以下を表示する リアルタイムデータ表示 グラフ表示 日表、月表 |
||
| Web表示ソフト 仕様 |
全体 | ・IE6またはFireFox6.0以後のブラウザーで表示 ・左側にメニュー、右側に選択したメニューの表示がされる ・地点名が表示されていること ・表示言語は日本語とする |
|||
| リアルタイム表示 | ・観測全要素のリアルタイム値を10秒毎に更新して表示する ・自動的に更新する ・グラフィックに表示する ・表示値の観測時刻が表示されていること ・風速については、当日日最大値も表示する ・気温については、当日最高最低気温も表示する ・雨量については、当日積算日雨量も表示する |
||||
| グラフ表示 | ・観測全要素の現在から1日(または2日)、1週間、1ヶ月のリアルタイムグラフを表示する ・グラフの右側が常に現在で、随時更新する ・日グラフは10分、1週間、月グラフは1時間毎に更新する ・グラフを見て軸、色がわかるように凡例を表示する |
||||
| 帳票表示・印刷 | ・観測全要素の日報、月報を表示する。 ・印刷もブラウザーの印刷機能または印刷ボタンで可能とする ・日報においては、毎時データを表示し、日平均(または日合計)、日最大(起時)、日最小(起時)などの日統計値も表示する ・月報においては、日データを表示し、月平均(または月合計)、月最大(起時)、月最小(起時)などの月統計値も表示する |
||||
| データのダウンロード | ・対象ファイルは、10分月データファイルと、1時間月データファイルとし、データファイルはアスキーCSV形式とする ・各ファイルは、1レコード目にコメント(地点名他)、2レコード目に要素名、3レコード目に単位、4レコード目以後はデータとする ・10分データファイルについては10分毎のデータ、1時間データファイルについては、毎時データが時刻の昇順に並ぶものとする。 ・各レコードは1列目にタイムスタンプ、2列目以後をデータとする ・任意の月について、1ヶ月分の全要素のデータがダウンロードできること |
||||
