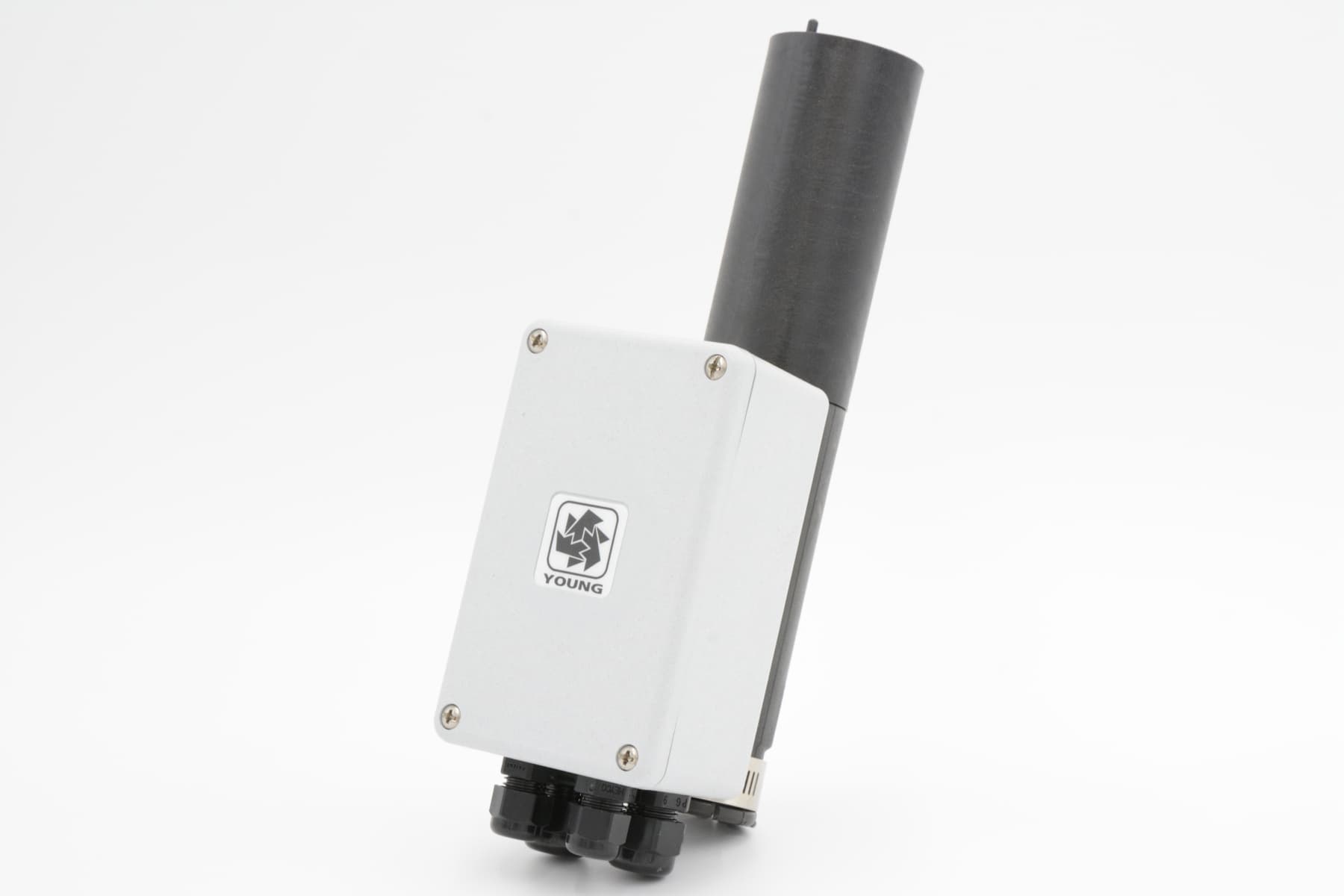

CYG-32400
風デジタル変換器
▼ドキュメントダウンロード
概要
CYG-32400はCYG-5108/5103など風向風速計のアナログ出力をデジタル出力に変換するシリアルインターフェースです。海洋関係で用いられるNMEAフォーマットもサポートしています。アナログ入力4chも備えているので、温度湿度などもデジタル化することが可能です。さらに、アナログ出力も備えています。

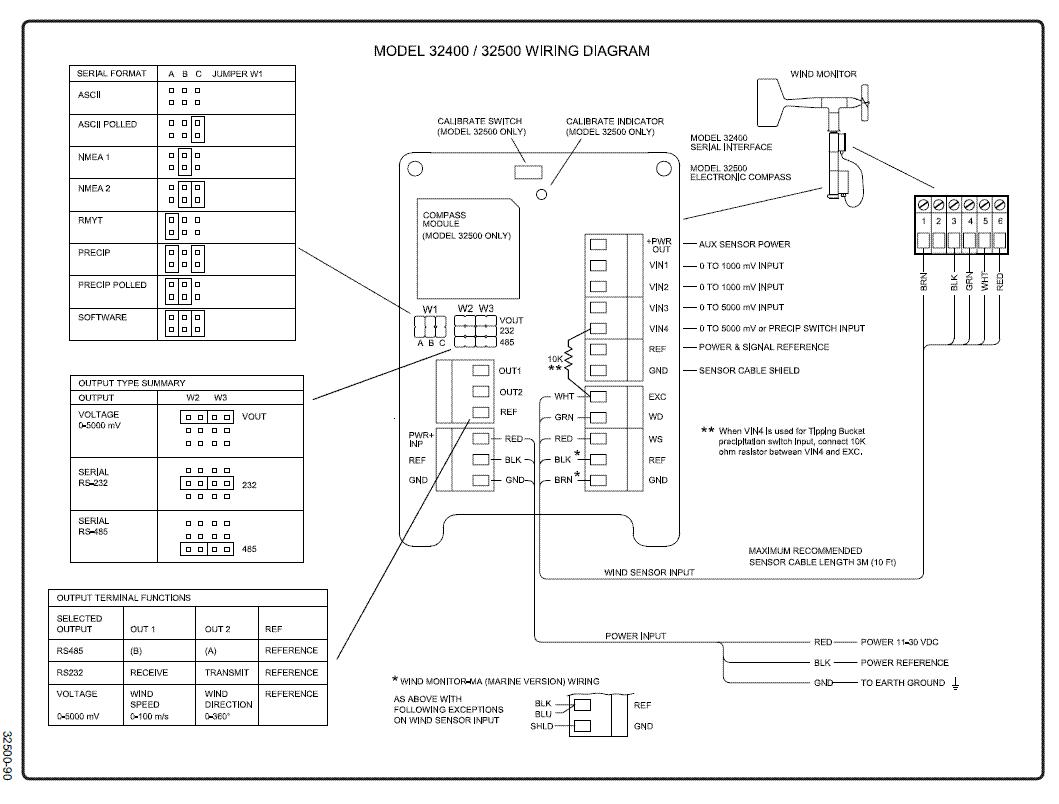

出力は、内部のジャンパーピンの設定により、風向風速各0-5Vアナログ、シリアルRS232、RS485の選択が可能で、PCやデータロガーなどさまざまな入力機器にそのまま接続が可能です。2チャンネルのADコンバータも内蔵しており、温度・湿度・気圧などのセンサーからの出力を風向風速と合わせてシリアル出力することも可能です。
シリアル出力の設定は、PCとの通信で行います。キャリブレーションにより、コンパス自差の補正も可能です。固定据付けアプリケーション向きの、コンパス機能を持たないシリアルインターフェイスタイプ(CYG-32400)もあり、こちらは風向風速やその他のアナログ出力センサー信号をシリアル変換して、PCなどへの直接出力が可能となっています。
いずれのタイプも防水ケースに入っており、屋外ユースに耐える設計となっています。

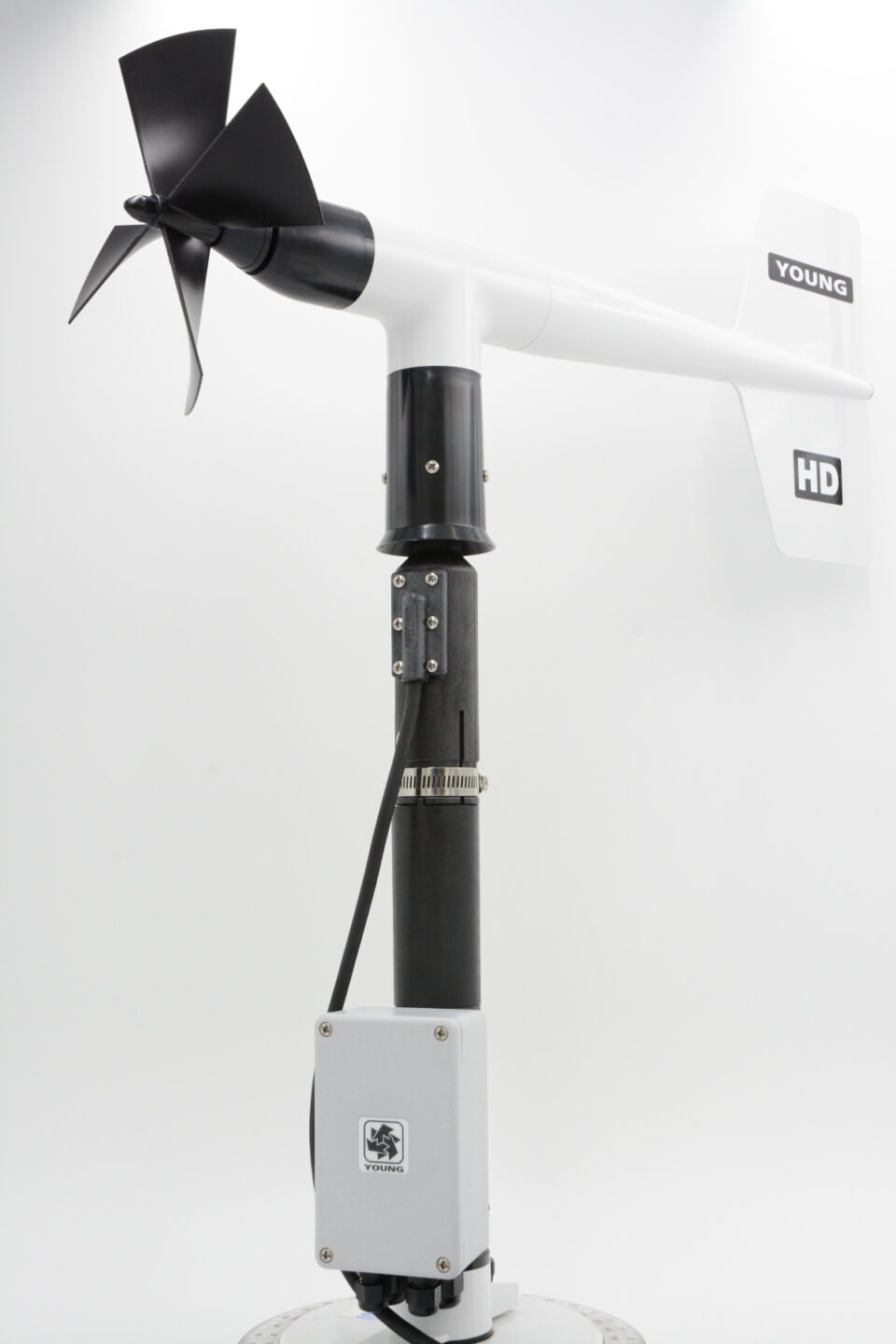

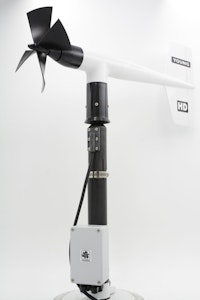

CYG-5108MAとの組み合わせ例
風速計のジャンクションボックスと、変換器のボックスの向きを合わせる必要があります。
仕様
スクロールすることができます
| 名称 |
風デジタル変換器 (シリアルインターフェース) |
||
| 型式 | CYG-32400 | 備 考 | |
| 適応入力センサー |
CYG-3002,4101,4106,5103,5106,5305,85000,85106 CYG-5108,CYG-5108MA |
||
| アナログ入力 |
4ch 0-1V *2ch 0-5V *2ch |
||
| アナログ出力 |
0-5V :0-100m/s 0-5V : 0-360° |
||
| シリアル出力 |
RS232、RS485(1200,2400,4800,9600bps) 出力レート:0.1,2,15Hz |
W2ジャンパーで設定 | |
| 出力形式 |
RMYT形式 NMEA形式 |
W1ジャンパーで設定 HyperTermなどで各種設定も可 |
|
| 大 き さ | H120 * W73 * D53 (防水ケース部) | ||
| 動作温度 | -50℃～50℃ | ||
| 電 源 | DC11～30V / 40mA | ||
| 取付直径 | 34mm(標準1インチパイプ適合) | CYG-5103との組合せ取付も可 | |

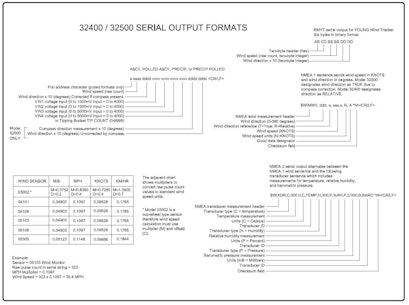

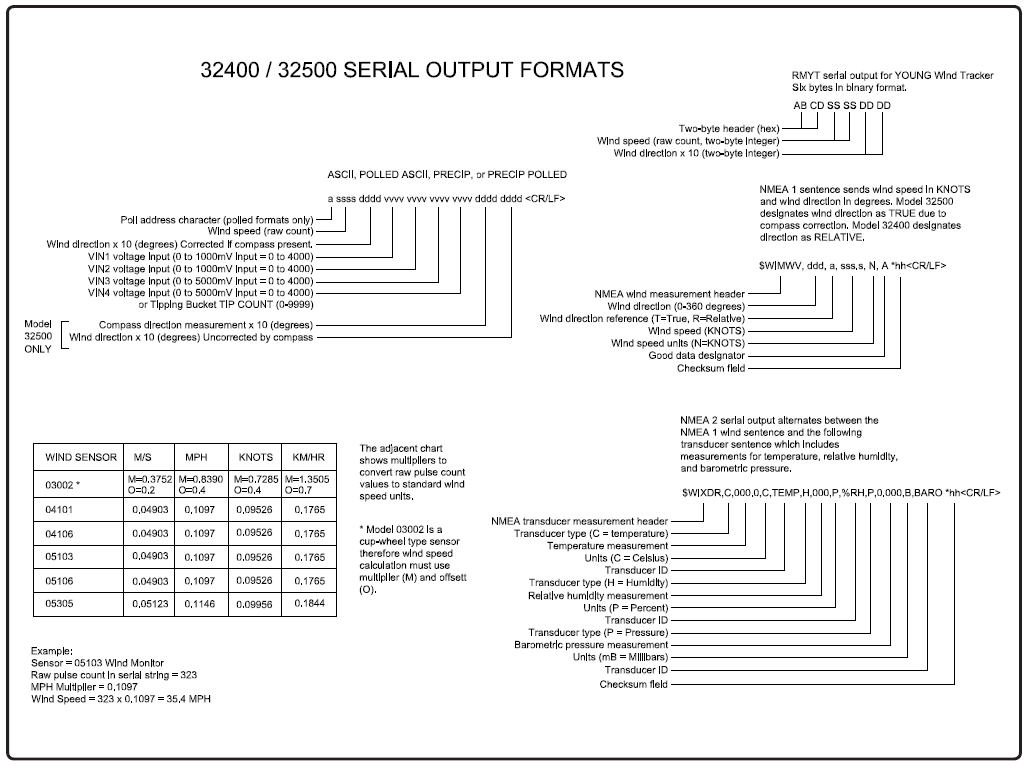

出力形式
a ssss ddd1 vvv1 vvv2 vvv3 vvv4 ddd2 ddd3<CRLF>
- a : ポーリングアドレス文字
- ssss : 風速 rawカウント
- ddd1 : 風向X10(度)
または、コンパス補正後風向(CYG-32500のみ)
- vvv1 : VIN1 0-4000/0-1000mV
- vvv2 : VIN1 0-4000/0-1000mV
- vvv3 : VIN1 0-4000/0-5000mV
- vvv4 : VIN1 0-4000/0-5000mV
または、 雨量カウント(0-9999)
- ddd2 : コンパス方位x10(度) CYG-32500のみ
- ddd3 : 補正なし風向x10(度) CYG-32500のみ
- CRLF : 改行コード
rawカウントをm/sに変換する式
| 型式 | 変換式 (m/s) |
| CYG-3002 | 0.3752X + 0.2 |
|
CYG-5103 CYG-5106 CYG-5108 GYG-5108MA |
0.04903X |
| CYG-5305 | 0.05123X |
X:rawカウント
