CYG-3002/CYG-3002VM/CYG-3002LM
セパレート風向風速センサー(CYG-3002)
▼ドキュメントダウンロード
概要
CYG-3002は3杯式風速計と矢羽根式の風向計を組み合わせた低価格の風向風速計です。電源を必要としないので、無電源長期の連続観測に最適です。C-CR800/CR1000に直接接続可能です。C-CR800/CR1000で風を計測すると、任意のサンプル周期で平均風速、ベクトル平均風向、最大風速、起時の測定が可能です。
スクロールすることができます
|

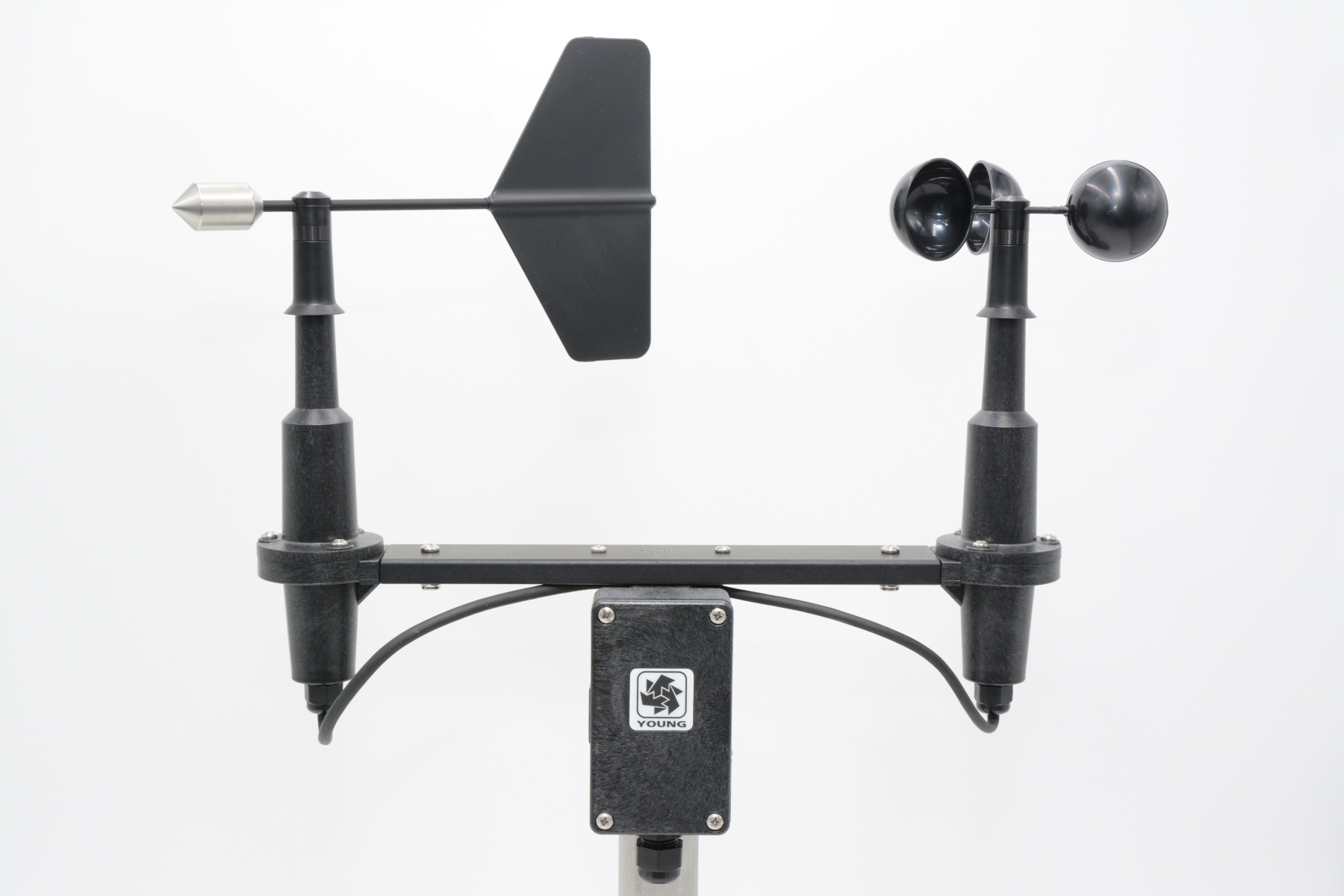

CYG-3002(風向風速) |

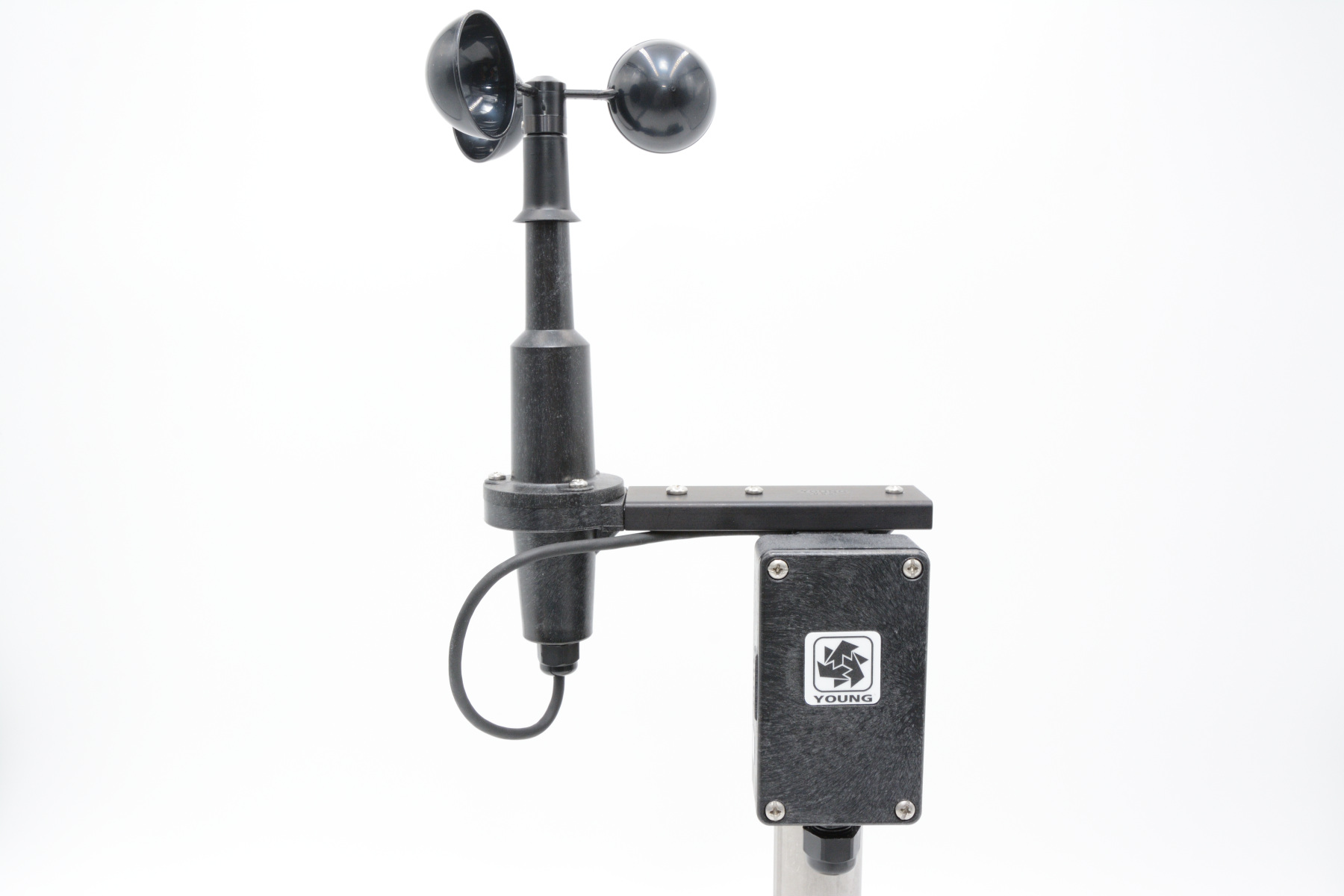

CYG-3102(風速のみ) |
CYG-3302(風向のみ) |
上記の風速のみは、CYG-3102
上記の風向のみは、CYG-3302
関連製品
仕様
スクロールすることができます
| 出力タイプ | 周波数/ポテンショ出力 | 電圧または電流出力 | |||
| 仕様項目 | 風 速 | 風 向 | 風向風速 | ||
|
一体型 型式価格 |
CYG-3002 (風速風向セット) |
CYG-3002VM / LM (風速風向セット) |
|||
|
型式 |
CYG-3102 |
CYG-3302 |
CYG-3102VM / LM |
CYG-3302VM / LM (価格についてはお問い合わせください) |
|
|
測定レンジ |
40m/s |
機械的 0-360° 電気的 0-355 |
出力のみ以下、それ以外は同左 電圧出力(VM) ・風速:0-1V/0-50m/s ・風向:0-1V/0-360° ・電源:8-24VDC
・風速:4-20mA/0-50m/s ・風向:4-20mA/0-360° ・電源:8-30VDC 2線式
負荷最大抵抗=(印加電圧-10)/0.02 Ω 例) 100Ω/12VDC 700Ω/24VDC 線抵抗を含むので注意 |
||
|
起動風速 |
0.5m/s |
0.5m/s |
|||
|
耐 風 速 |
40m/s |
||||
|
距離常数 |
2.3m |
||||
|
測定方法 |
周波数 |
ポテンショメーター |
|||
|
出力 |
0.75m/s /Hz + 0.2 |
0-10Kohm ±20% |
|||
|
精度 |
0.5m/s |
±5deg |
|||
|
大きさ 重さ |
直径12cm カップ 113g |
直径 22cm 170g |
|||
|
32cmH*40cm(アーム) 全体重量 約580g |
|||||
|
ケーブル (オプション) |
0.3mm^2x3P 8mmφ ツイストペア2芯*3組(6芯) シールド付 耐候ケーブル推奨 |
||||
|
動作温度 取付方法 |
-50～+50℃ 外径34mmφパイプに差込み |
||||

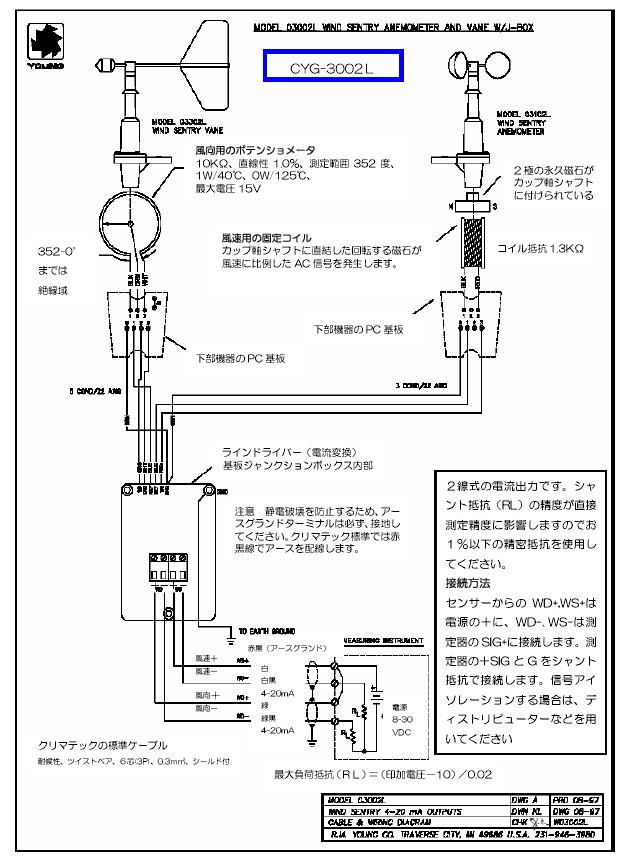

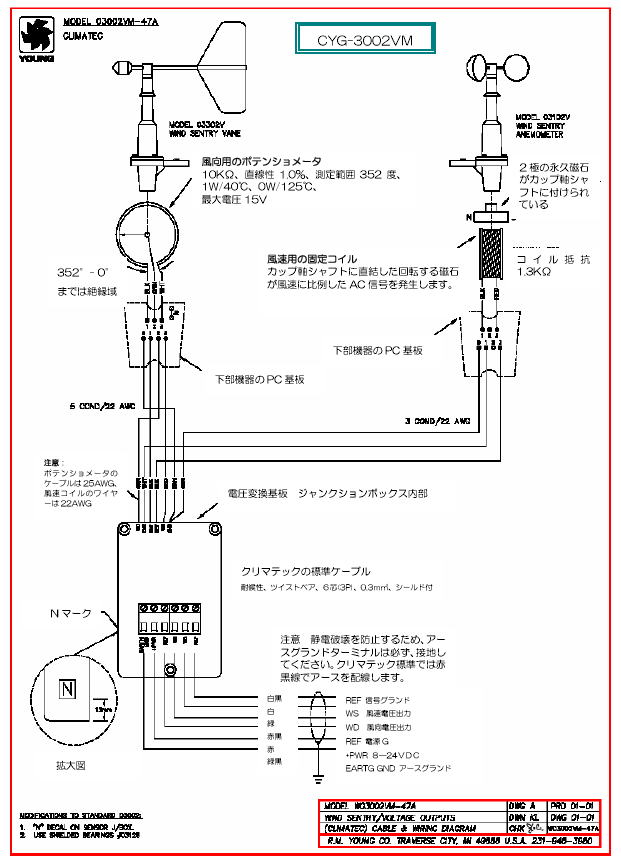

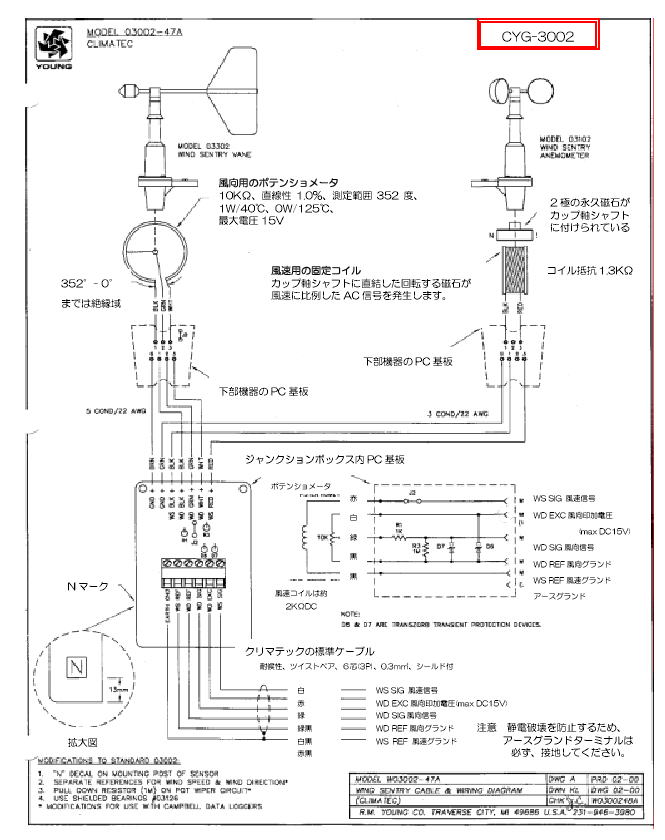

配線図
スクロールすることができます
 |
 |
 |
| CYG-3002 | CYG-3002LM | CYG-3002VM |
|
|
