CYG-5305
微風向風速計
▼ドキュメントダウンロード
概要
WIND MONITOR AQ(CYG-5305)は、起動風速が小さく応答性の高い風向風速計です。カーボン製のプロペラ、 大型のベーンを採用して起動風速応答性を向上させています。
係数が標準器(CYG-5103/5108 ) と異なりますのでご注意ください。
超音波風速計でも微風計測が可能です。
仕様
スクロールすることができます
| WIND MONITOR AQ | ||||
| 型式 |
パルス/ポテンショメータ CYG-5305 |
電圧出力 CYG-5305V |
電流出力 CYG-5305L |
|
| 利用シーン | 省電力測定に 対応ロガーはこちら |
一般のデータロガーに | 長距離、ノイズ環境での測定に | |
| 測定範囲 |
風速:0～50 m/s 風向:0～360°(電気的:0風向風速センサー(弱風用)～355°) |
|||
| 起動風速 |
風速:0.4 m/s 風向:0.5 m/s(10°変化) |
|||
| 耐 風 速 | 50 m/s | |||
| 距離定数 | 2.1 m(63%) | |||
| プロペラ直径 | 20cm 4ブレード カーボンファイバー | |||
| 測定方法 | 風速:AC周波数/風向:ポテンショメータ(約10KΩ±20%) | |||
| 出力 | 風速 | 0.102m/s / Hz |
0-5 VDC (0-100 m/s) |
0-5 VDC (0-360°) |
| 風向 | ポテンショ |
4-20 mA (0-100 m/s) |
4-20 mA (0-360°) |
|
| 電源 | – | 8-24 VDC (5 mA @ 12 VDC) | 8-30 VDC (40 mA max.) | |
| 温度環境 | -50～50℃ | |||
| 寸法・重量 |
プロペラ20cm 回転半径48.3cm 全高:38 cm 全長:65 cm 0.7kg |
|||

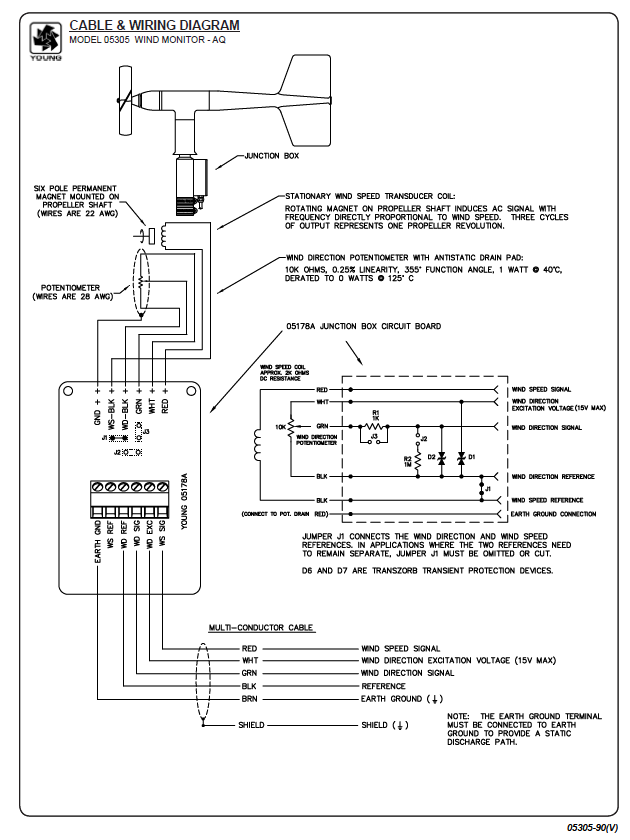

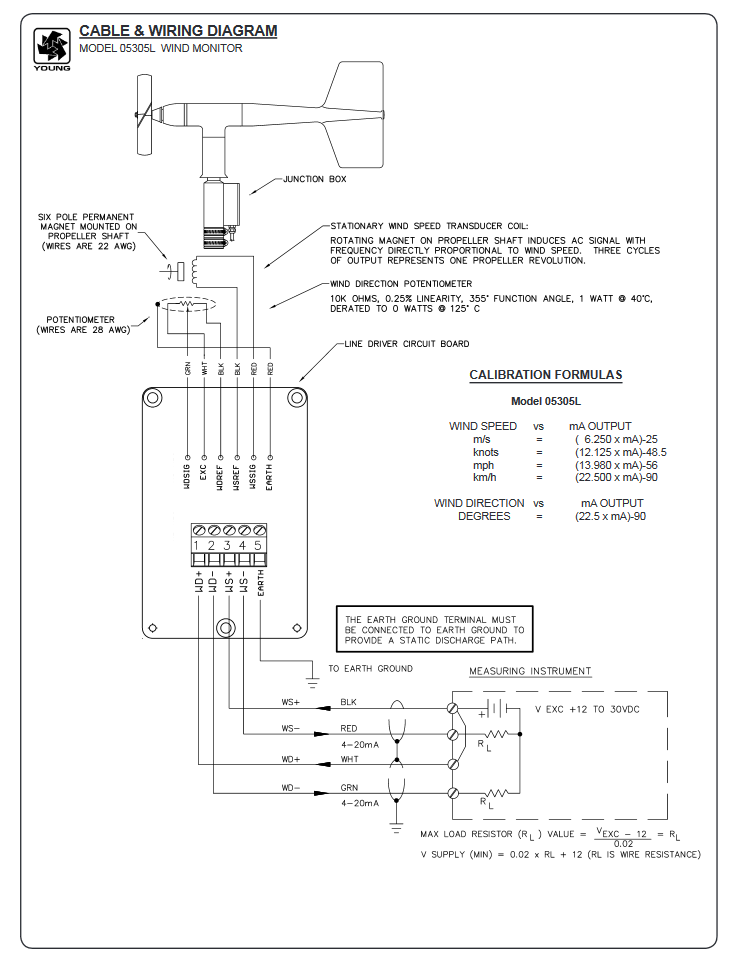

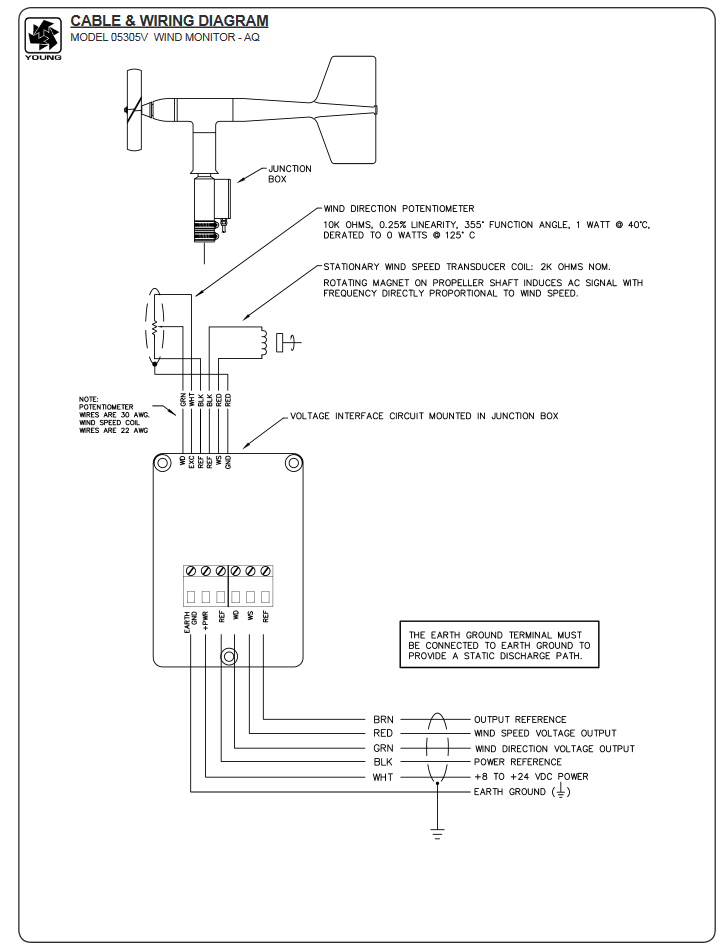

| 結線図 |  |
 |
 |
|
