概要
CYG-5103は風車型の高精度軽量風向風速計(センサ)です。気象庁検定が取得可能です。低風速から高風速まで、ワイドな測定レンジを持ちます。CYG-5103は電源を必要としないので、無電源長期の連続観測に最適です。C-CR300/C-CR800/CR1000に直接接続可能です。C-CR800/1000で風を計測すると、任意のサンプル周期で平均風速、ベクトル平均風向、最大風速、起時の測定が可能です。
ベアリングは風向風速ともメタルを使用しているので、長期間または、風の強い地域での使用にはセラミックベアリングを使用しているCYG-5108を推奨します。

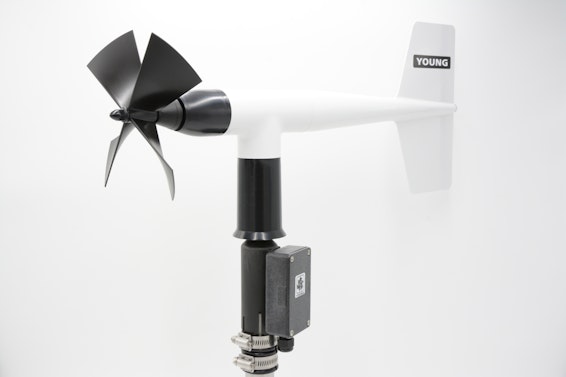

CYG-5103の外観

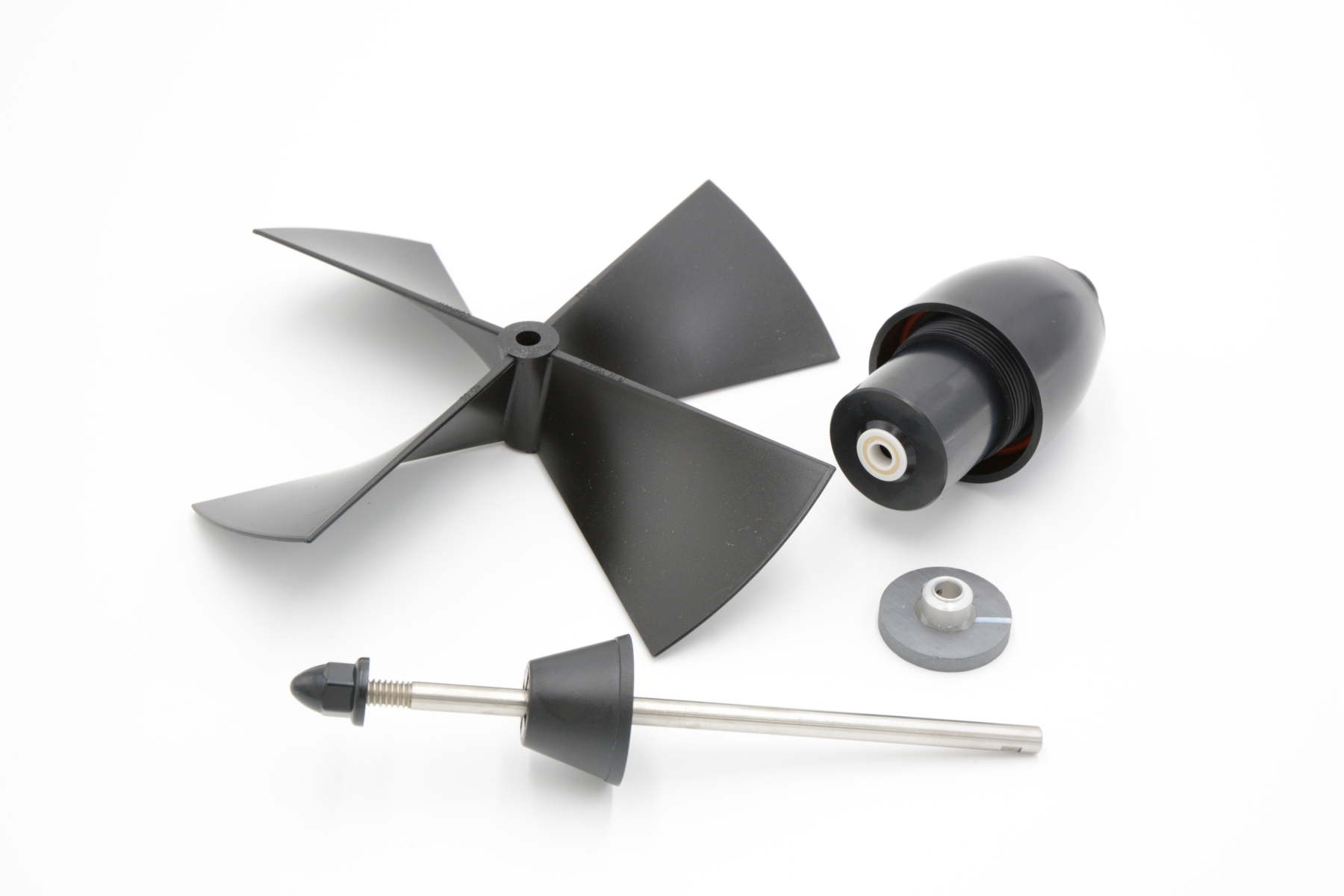

風速計測部の比較図

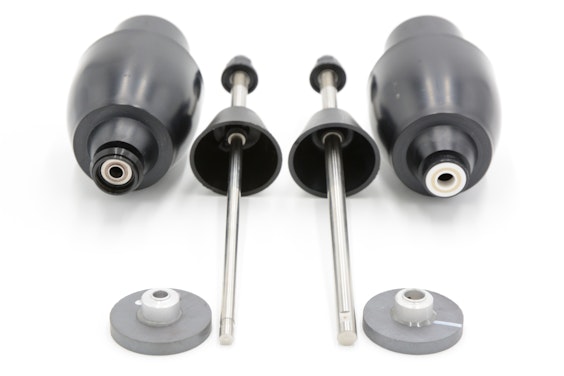

左: CYG-5103 右: CYG-5108
CYG-5103は細いシャフトを持つ。風向計測部も含め、ベアリングはメタル製で
CYG-5108に比べて耐久性は低いが安価である。
気象庁検定は起動風速1m/sまたは0.5m/sでの取得が可能。
オプション
関連製品
仕様
スクロールすることができます
| 型式 | CYG-5103 | CYG-5103VM | CYG-5103LM | CYG-5108 CYG-5108V |
||
| 特徴 | 経済的/生出力 | 経済的/電圧出力 | 経済的/電流出力 | 耐久型タイプ | ||
| 使用条件 | 年平均風速3m/s未満または、 2,3年以内の計測 |
年平均風速3m/s以上かつ3年以上計測を継続するところ。 | ||||
| 推奨使用方法 | データロガーに AC周波数、ポテンショ計測機能があること | ケーブルは30m程度 | 遠距離(～1km程度)か、ノイズの多い場所 | ヘッドのベアリングの耐摩耗性が高い | ||
| 外観 | |
← | ← |  |
||
| 項目 | 風速 | 風向 | 一般仕様はCYG-5103と同じ | 仕様はベース器に準じる |
||
| 測定レンジ* | 0-100m/s |
機械的 0-360° 電気的 0-355° |
||||
| 校正レンジ* | 0-70m/s | 0-355° | ||||
| 起動風速 | 1.0m/s |
電圧出力 ・風速(VM):0-1V/0-5V/0-50m/s ・風速(V):0-1V/0-5V/0-100m/s
(オプション) ・風向:0-1V/0-5V/0-360° ・電源:8-24VDC |
電流出力 風速(LM):4-20mA/0-50m/s 風速(L):4-20mA/0-100m/s
(オプション) 風向:4-20mA/0-360° 電源:8-30VDC 2線式
負荷最大抵抗=(印加電圧-10)/0.02 Ω 例) 100Ω/12VDC 700Ω/24VDC 線抵抗を含むので注意 |
1.0m/s | ||
| 0.5m/s(CYG-5103-0.5)(** | ||||||
| 耐 風 速 | 100m/s | 100m/s | ||||
| 距離常数 | 2.7m(63%) |
2.7m (63%) |
||||
| 測定方法 | 周波数 | ポテンションメータ | 周波数 | ポテンションメータ | ||
| 出力 | 0.098m/s/Hz | 0-10Kohm | 0.098m/s/Hz | 0-10Kohm | ||
| ±20% | ±20% | |||||
| 精 度 | 0.3m/s | ±3deg | 0.3m/s | ±3deg | ||
| ベアリング | メタル | メタル | オイルフィルセラミック | |||
| 寸法・重量 | プロペラ直径18cm | プロペラ直径18cm | ||||
| 37H x 55 Lcm 1Kg | 37H x 55L cm 1Kg | 37H x 55L cm 1Kg | ||||
| ケーブル |
(別売) 耐候ケーブル 0.3mm^2x3P 8mmφ ツイストペア2芯*3組(6芯) シールド付 (LMは2芯*2組でもok) 外径8mmφ以内 |
|||||
| 動作温度 | -50～+50℃ | |||||
| 取付方法 |
外径34mmφパイプに差込み |
|||||
| データロガーによる計測方法 ***) |
AC周波数とポテンショメータの計測ができるデータロガー 例) C-CR300/800/1000 |
一般的なデータロガー レンジ:DC0-1V 電源のGと信号ーを共通にすること |
一般的なデータロガー レンジ:シャント抵抗による 250Ωの場合、DC1-5V 電源のGと信号ーを共通にすること |
ベース器に同じ | ||
| *)測定レンジは出力可能な範囲、校正レンジは校正器による出荷及び検査時範囲 **)起動風速 0.5m/sはオプション 価格はお問い合わせ下さい ***)VM/LMをデータロガーで計測する場合、 電源のグランド(G)と信号-を共通にしてください。 |
||||||
サポート情報
新配線図
スクロールすることができます
 |
 |
 |

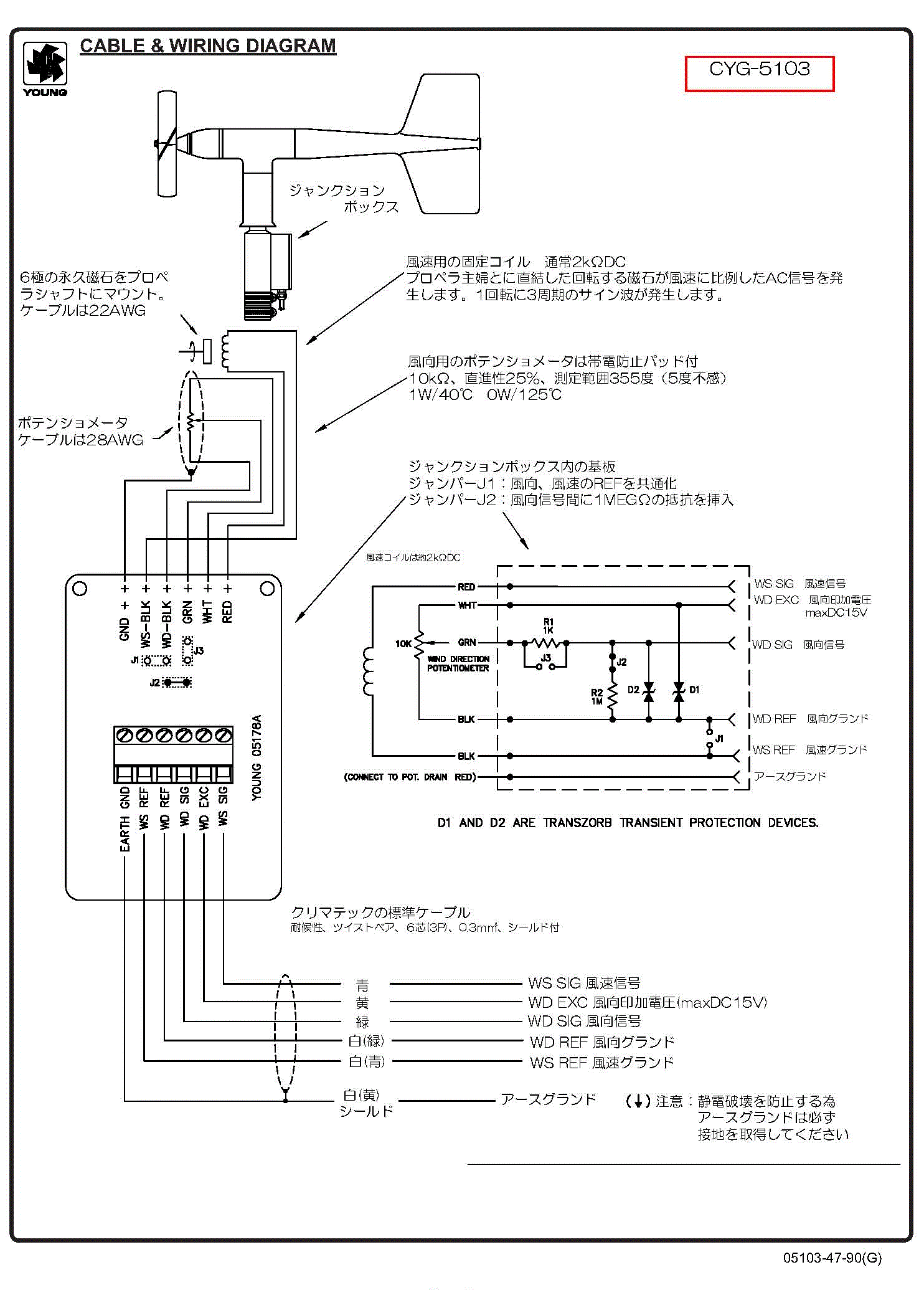

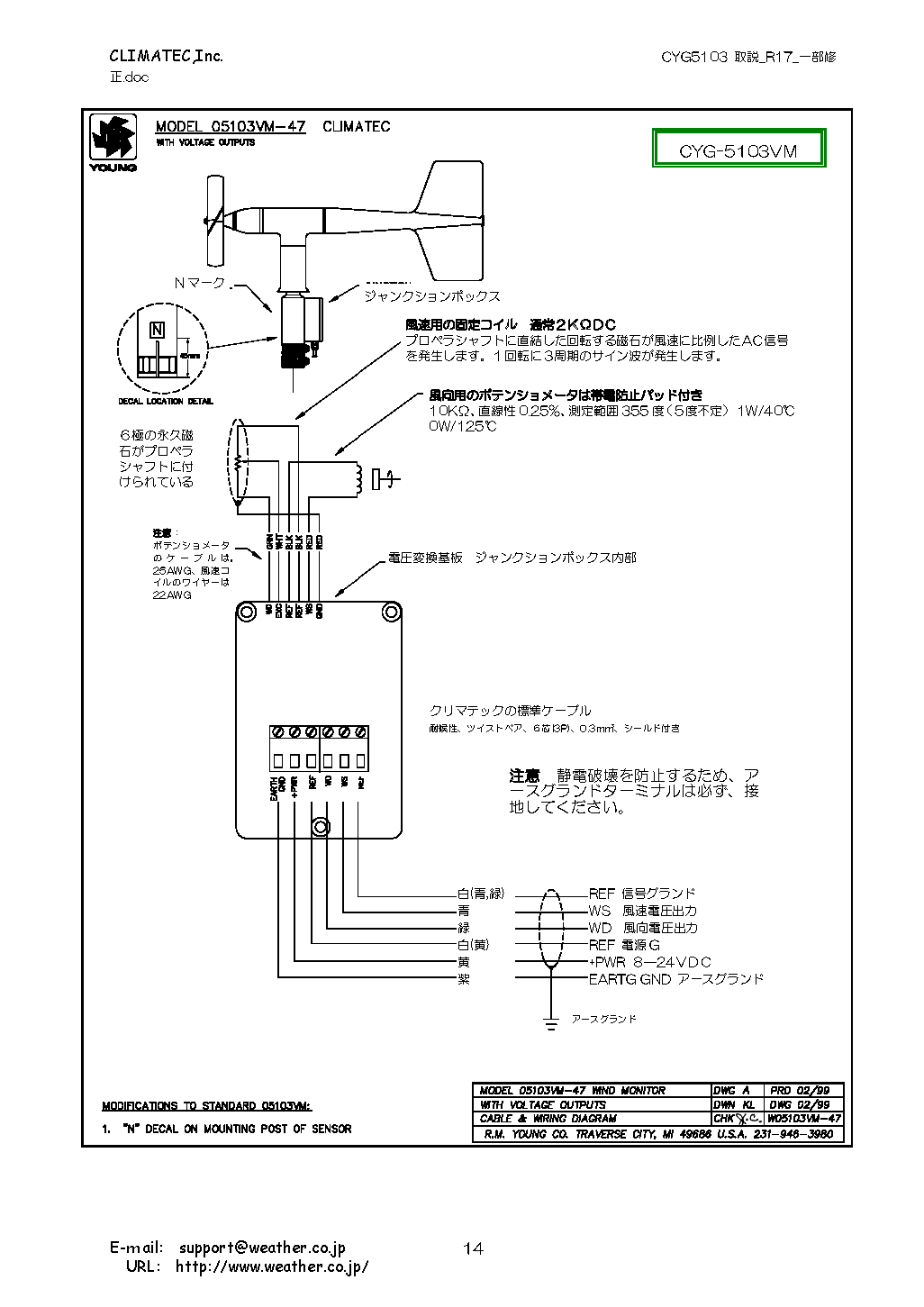

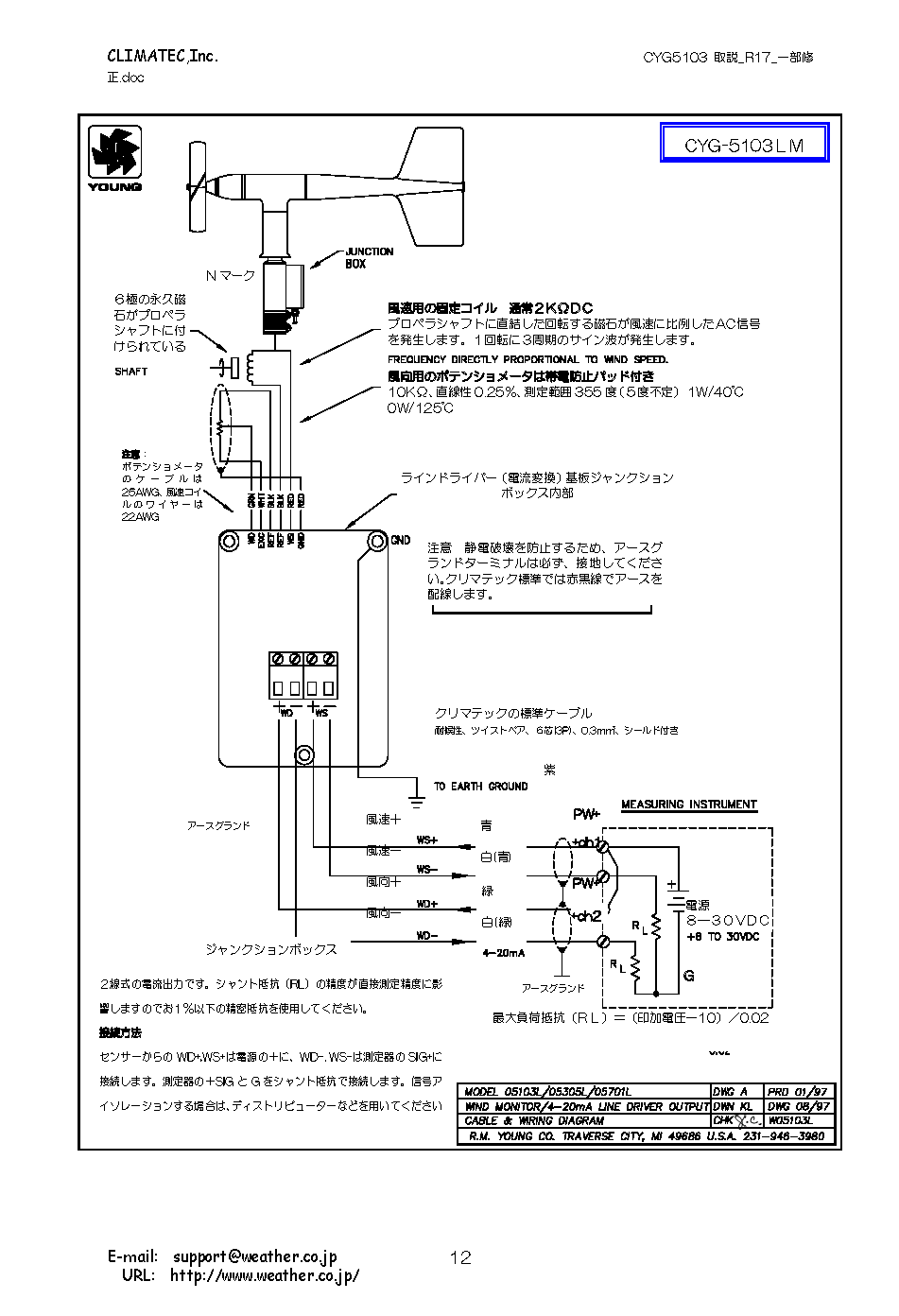

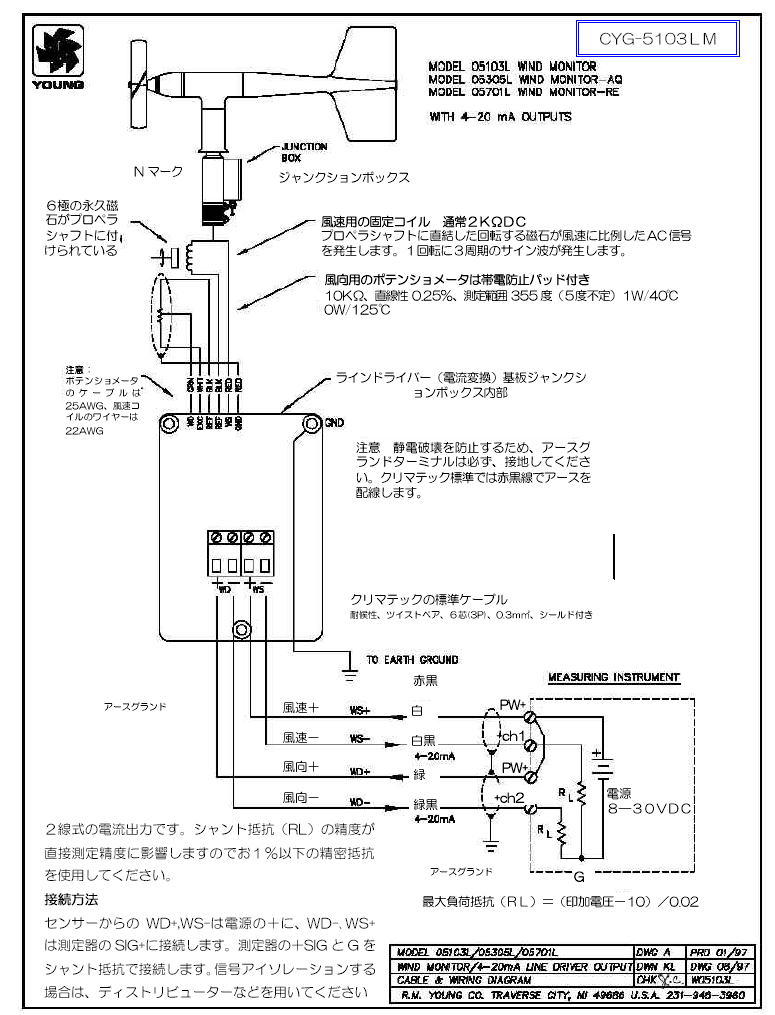

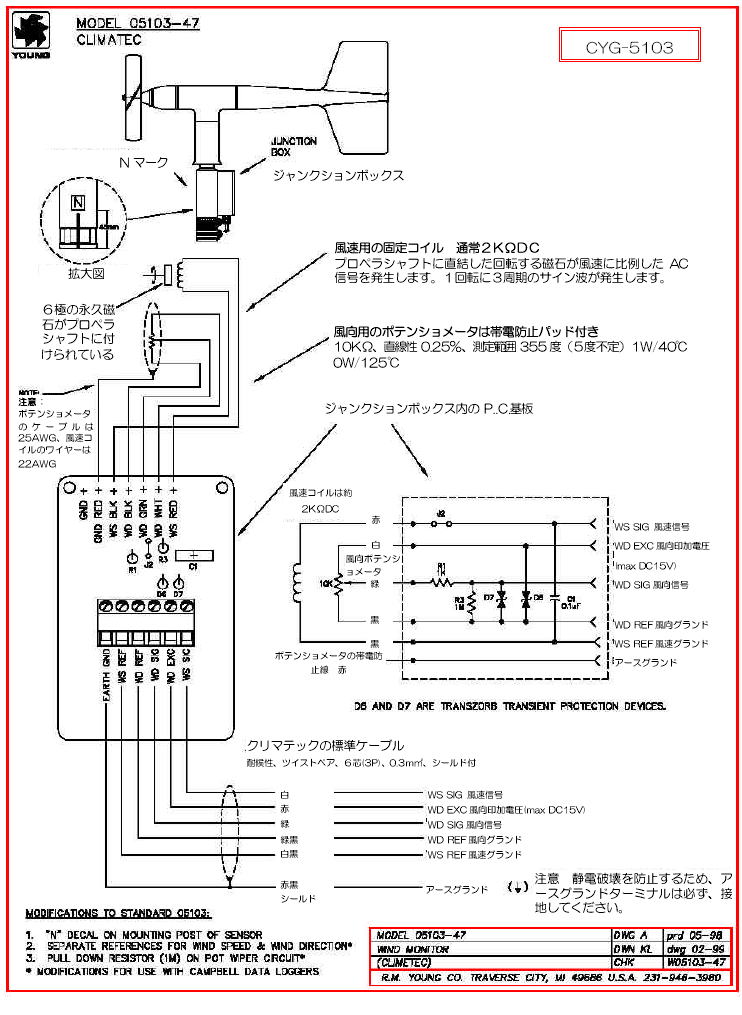

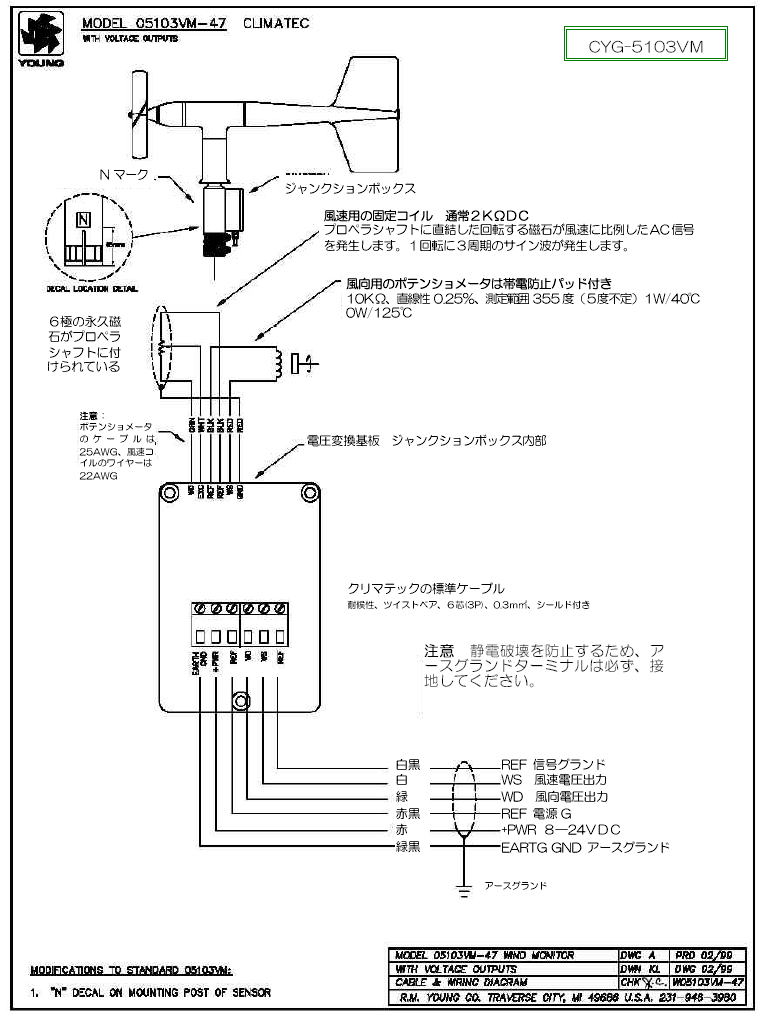

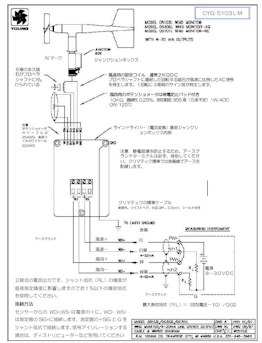

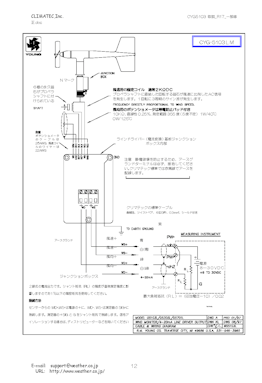

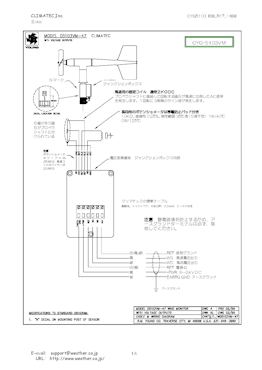

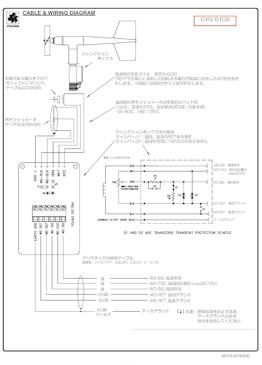

| CYG-5103配線図 | CYG-5103LM配線図 | CYG-5103VM配線図 |
 |
 |
|

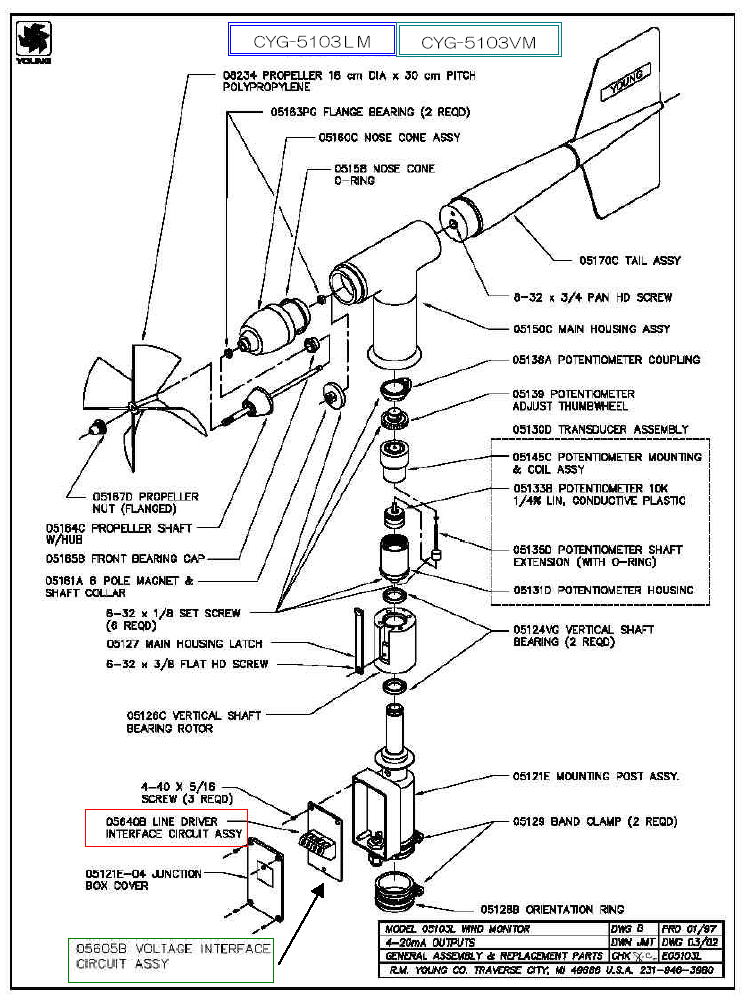

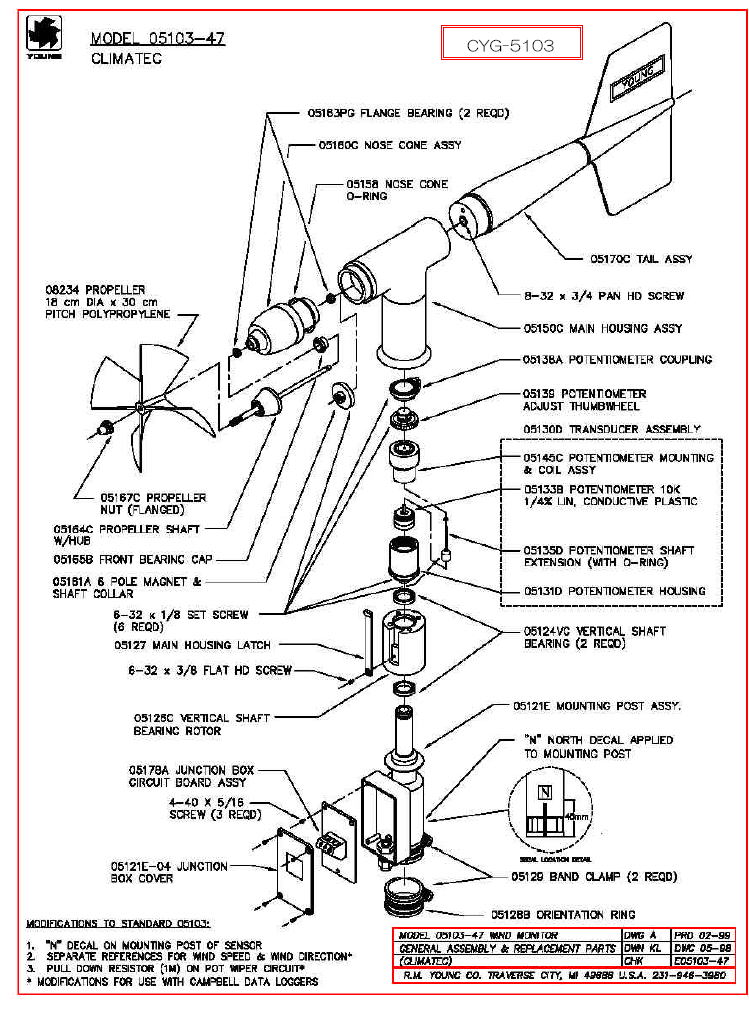

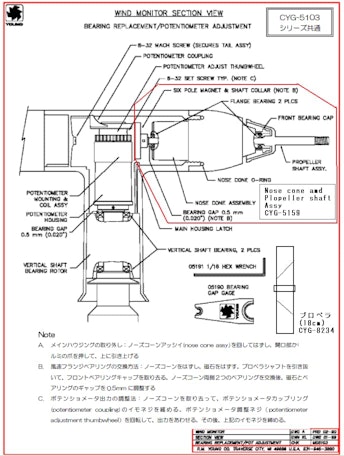

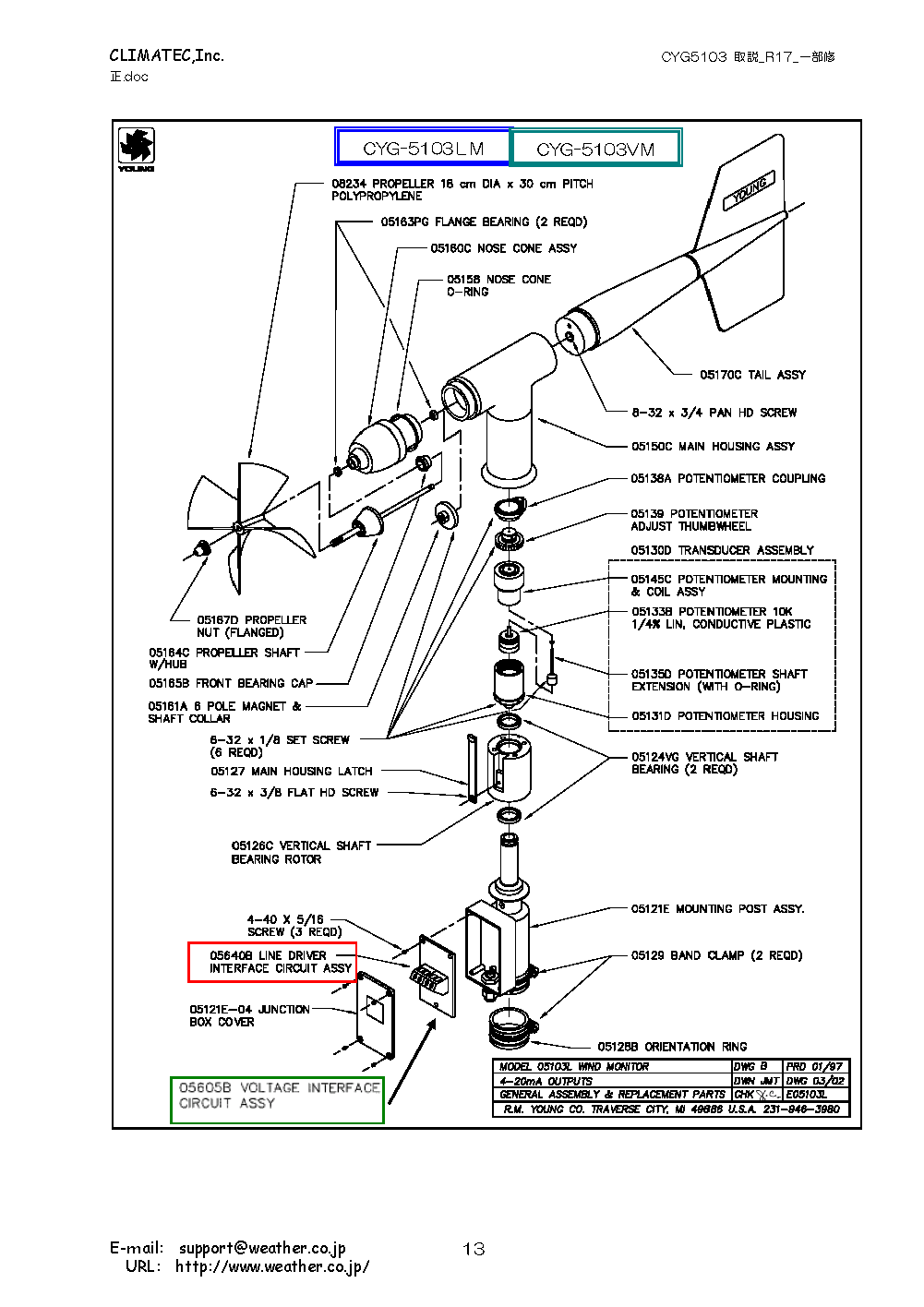

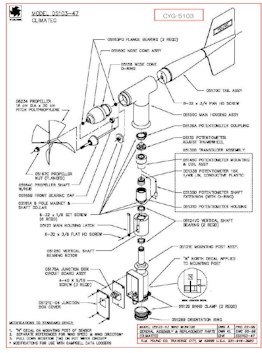

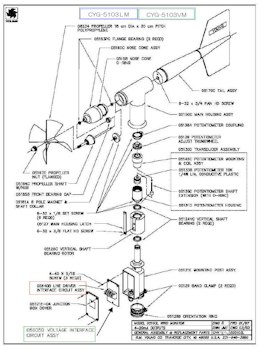

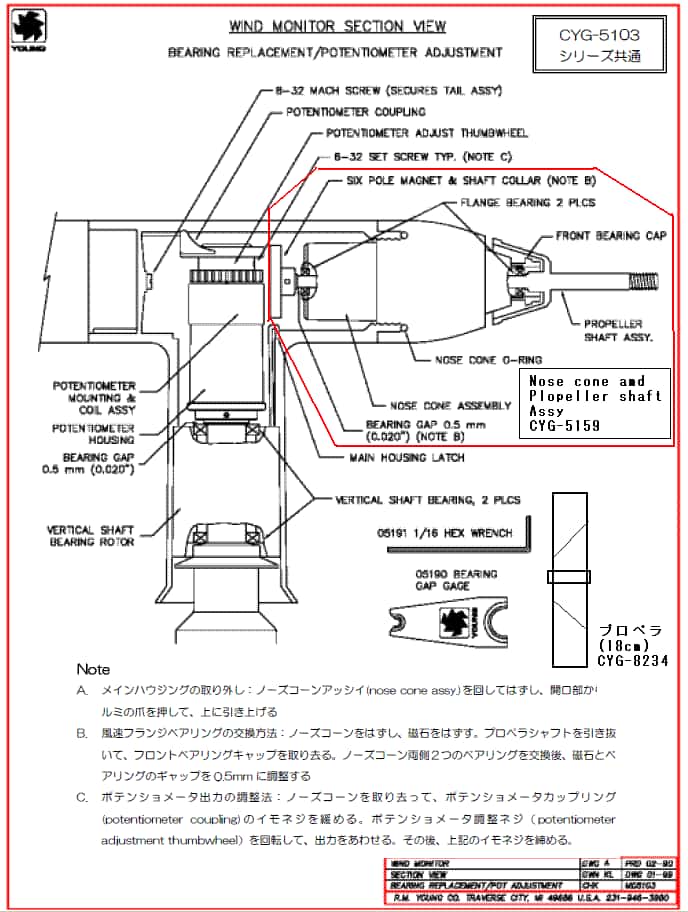

| ヘッド部分部品図 | CYG-5103パーツ図 | CYG-5103LM,VMパーツ図 |
 |
||

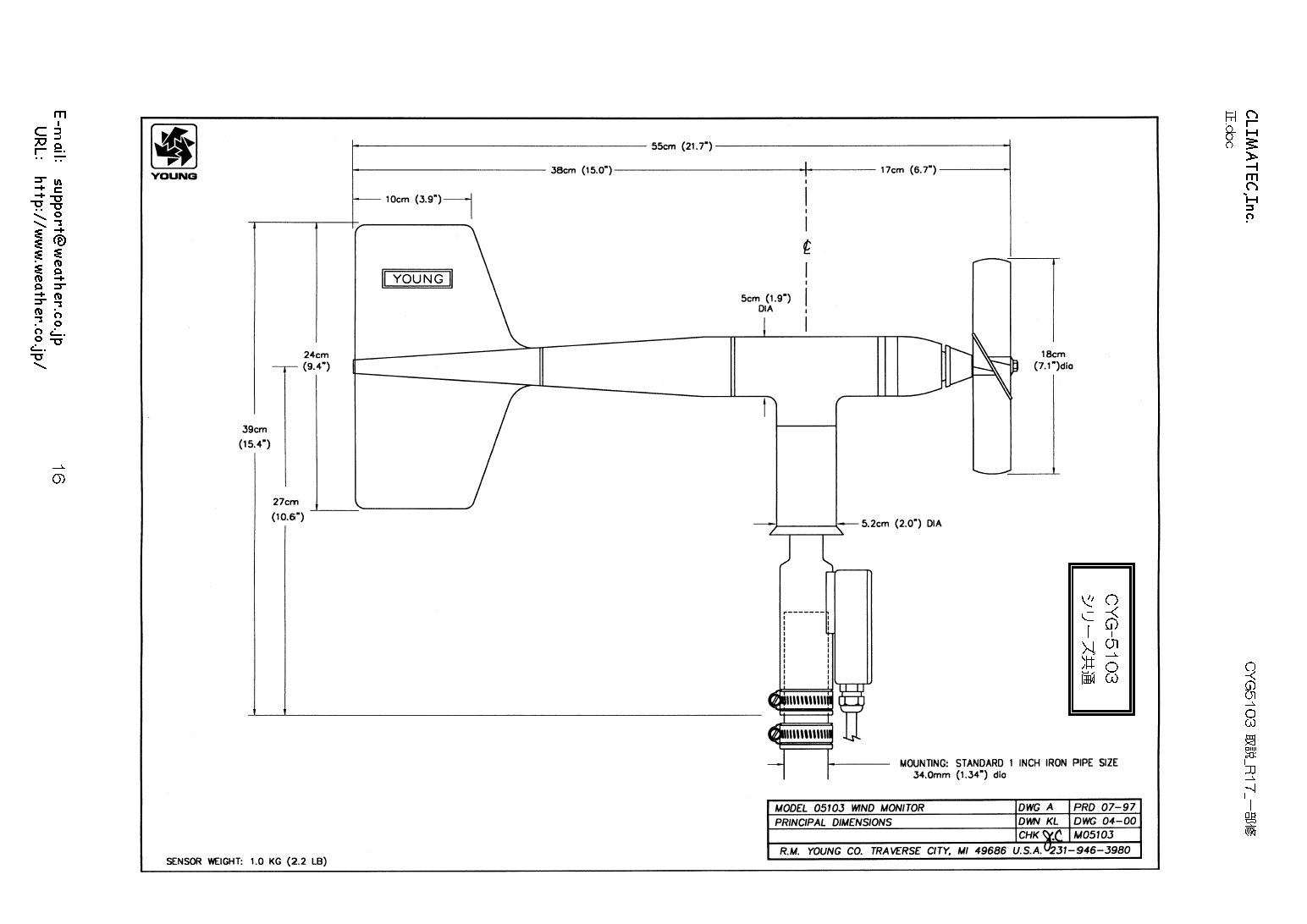

| 外形図 | ||
 |
 |
 |

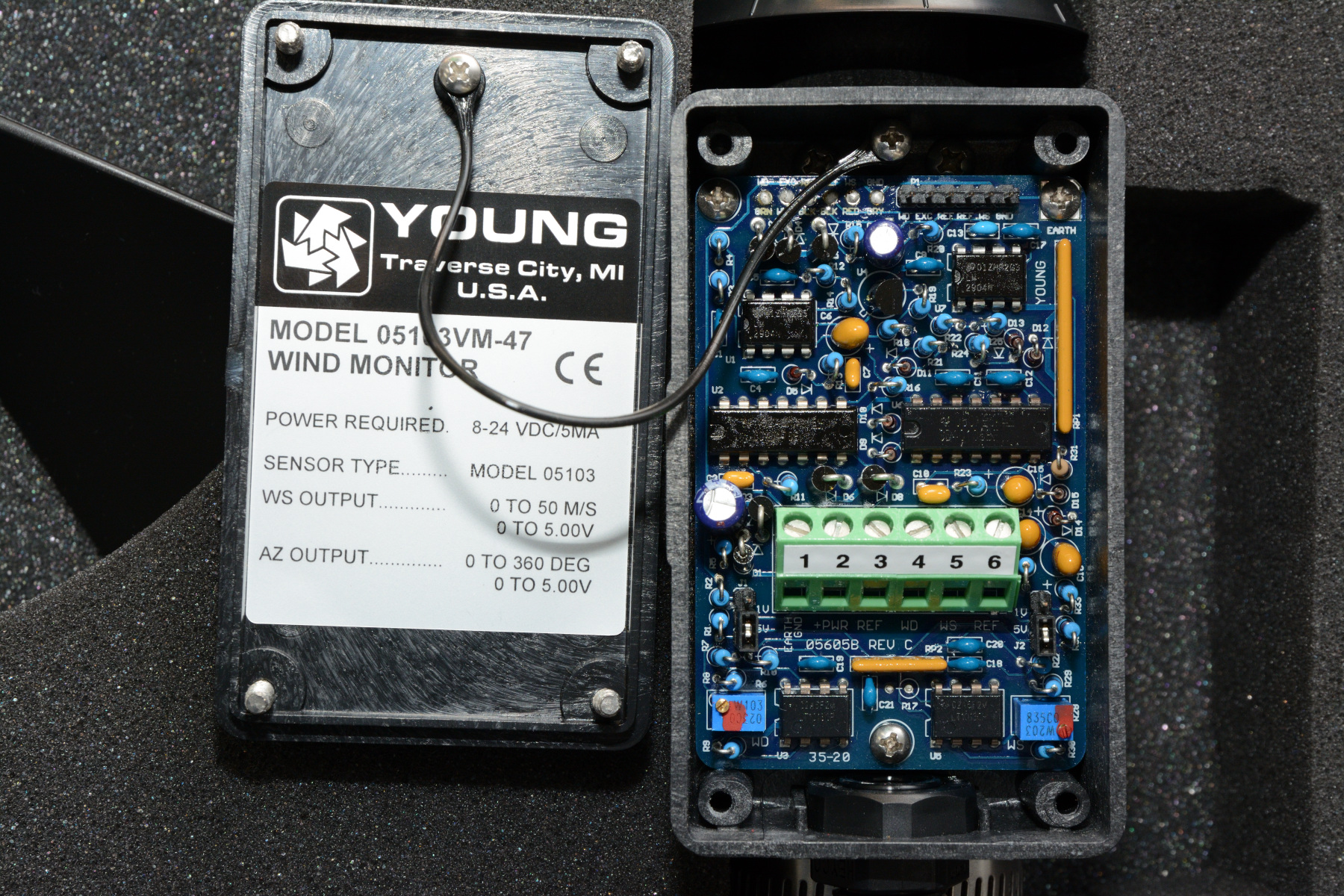

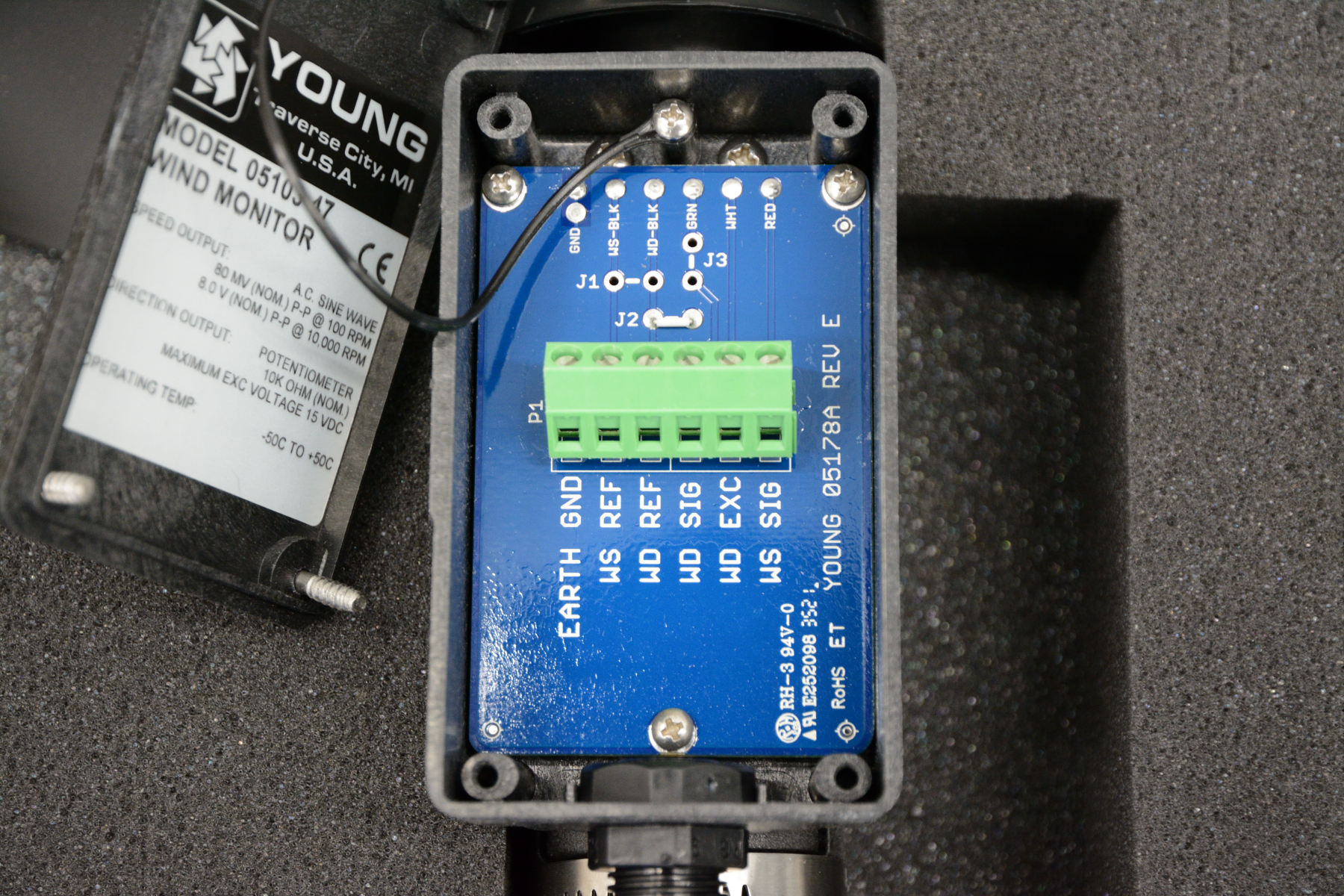

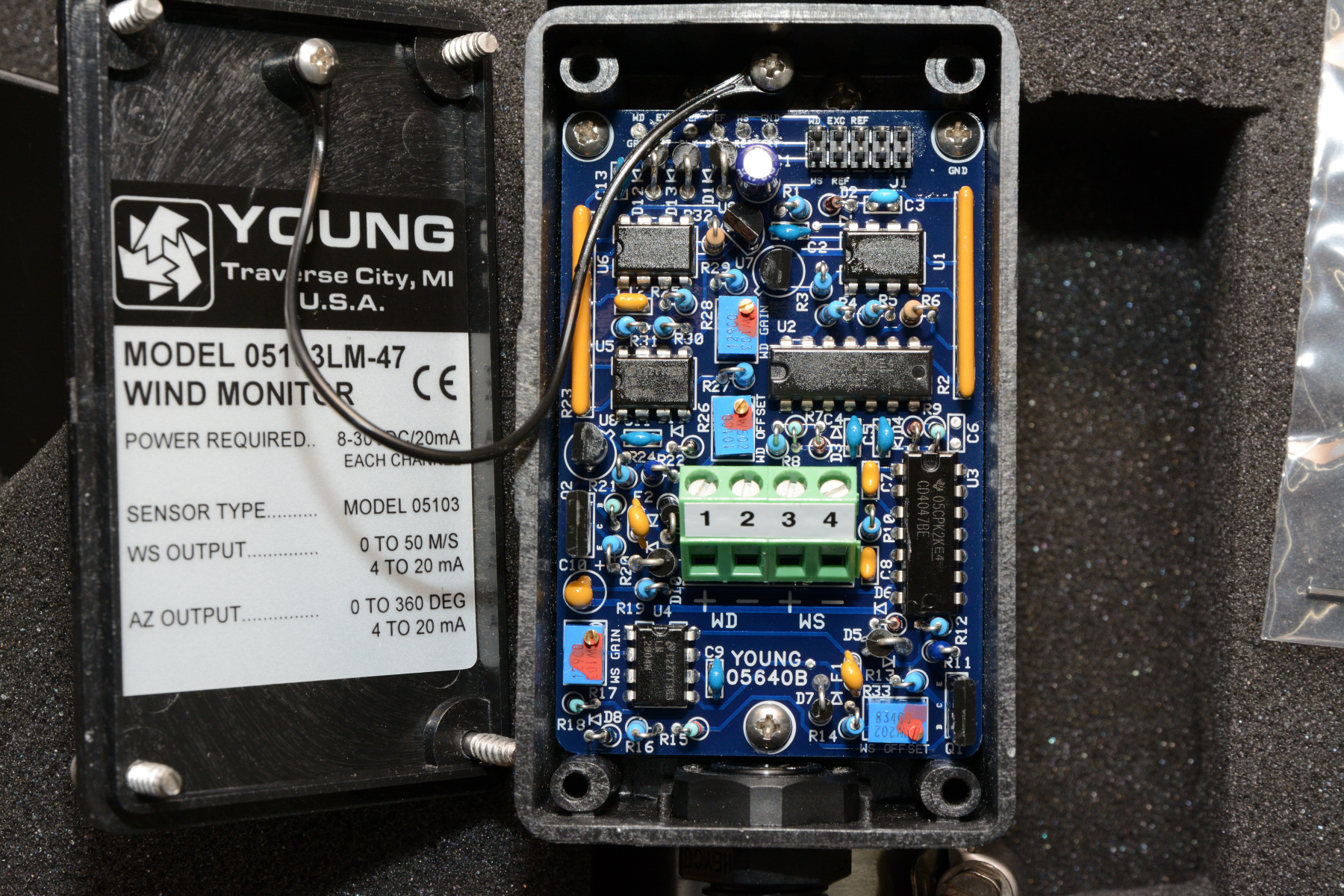

| CYG-5103端子台 | CYG-5103LM端子台 | CYG-5103VM端子台 |
旧配線図
スクロールすることができます
 |
 |
 |

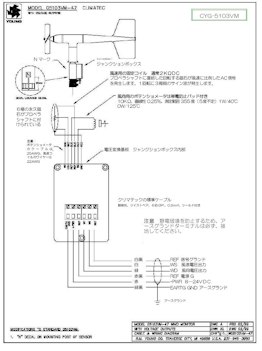

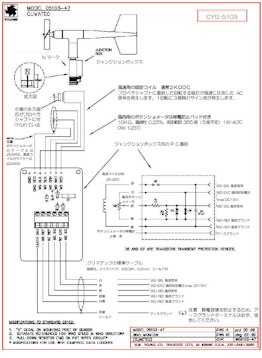

| CYG-5103配線図 | CYG-5103LM配線図 | CYG-5103VM配線図 |
|
|
 |

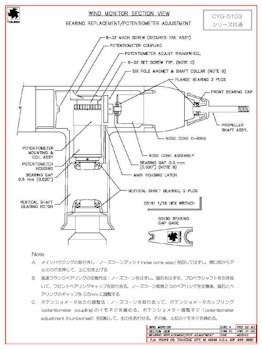

| ヘッド部分部品図 | CYG-5103パーツ図 | CYG-5103LM,VMパーツ図 |
 |
|
 |
| CYG-5103端子台 | CYG-5103LM端子台 | CYG-5103VM端子台 |

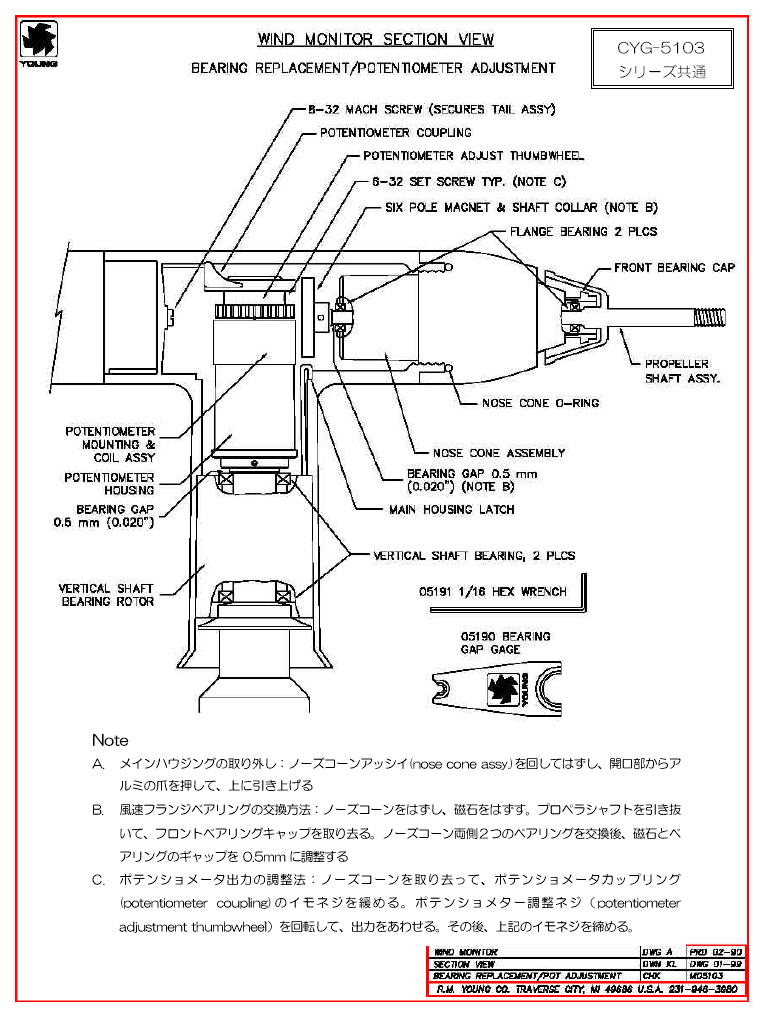

CYG-5103ヘッド部分パーツ
CYG-5103型 風見鶏 WeatherCock
見かけはCYG-5103と同じですが、電気的な部分を省略しています。
風見鶏として使いたいときにどうぞ。
スクロールすることができます
| 型 式 | CYG-5103-WC | |
| 特徴 | 風速計の機能を省いた、本格的な風見鶏 | |
| 推奨使用方法 | 風向や風速(プロペラの回転数より)を 目視だけで確認したい場合 |
|
| 外形 | |
|
| 項 目 | 風速 | |
| 耐 風 速 | 100m/s | |
| 大 き さ | プロペラ直径18cm | |
| 37H* 55 Lcm 1Kg | ||
| 動作温度 | -50～+50℃ | |
| 取付方法 |
外径34mmφパイプに差込み |
|
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
スクロールすることができます
| 4線式 | 2線式 |
 |
 |
| 4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
| ※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
お気軽相談
見積り依頼
