COP-TC-100/500/3000
濁度センサー

ドキュメントダウンロード

価格表を見る

概要

低消費電力・透過方式の濁度センサーです。測定深度は2mまで、測定レンジは100,500,3000FTUの3種類となっています。ワイパーが付属しており、長期の測定に適しています。

C-CR800データロガーシリーズと組み合わせて長期の濁度計測が可能になります。

データロガーとのパック製品はこちら

特長

 ・コンパクト
 ・ワイパー付属(自動駆動)
 ・100,500,3000FTU 3レンジ
 ・4-20mA出力

濁度計、ワイパー動作状況

スクロールすることができます

型式 COP-TC-100 COP-TC-500 COP-TC-3000
測定範囲 0-100FTU 0-500FTU 0-3000FTU
消費電流 通常時:30mA以下、洗浄時:240mA以下(アナログ信号出力を除く。)
出力

アナログ(4-20mA)信号出力:抵抗負荷300Ω以下


COP-TC-100:0-100FTU/4-20mA


COP-TC-500:0-500FTU/4-20mA


COP-TC-3000:0-3000FTU/4-20mA


自己診断出力: オープンコレクタ(DC12V以下、20mA以下)

入力 校正信号入力
洗浄装置 両面ふき取り式スイングワイパー洗浄装置
(電源投入直後に1回洗浄、以後10分毎に1回洗浄
COP-TC-100は以後30分毎に1回洗浄)
使用温度範囲 0~40℃(凍結しないこと)
主要材質 SUS316L サファイアガラス EPDM POM
寸法 φ32×163mm(横吊り下げアタッチメントを除く)
質量 約930g(横吊り下げアタッチメントを除く)
保護構造 IP68 水深2m以内(水中型)
検出器ケーブル長 10m
オプション 表示器(COP-TC-100H)、
警報接点、信号出力付表示器(COP-SC-T3)、
取付アタッチメント(COP-TA-1)、
メンテナンスキット(COP-TC-MK)

大きさ

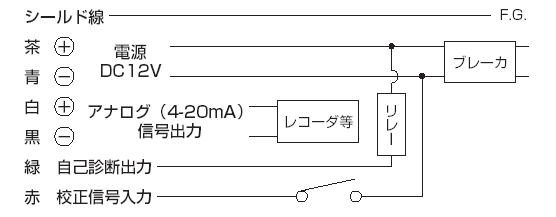

配線

表示器 COP-TC-100H

・ワンタッチで校正が可能
・表示単位FTU
・電源DC12V±10%
・H×W×D=約80×124×58mm
・IP65(防噴流型)

取り付けアタッチメント(COP-TA-1)


濁度センサーをパイプに固定するアタッチメントです。水流が早い場合などにお使いください。

適合パイプ:配管用ステンレス鋼管25A(外径34mm)
材質:SUS304

※取り付け用パイプはご用意ください

電流計測について

電流信号を出力する変換器には、4線式と2線式があります。

スクロールすることができます

4線式 2線式
4線式では、電源2線と信号2線が分かれています 2線式では、供給電源の消費電流がそのまま電流信号(4~20mAなど)になります。
※ <注意>端子の並び方、呼び方は機種によって異なります。
