CMT-RTape/CMT-RTape-FEP
テープ式水位センサー
▼ドキュメントダウンロード

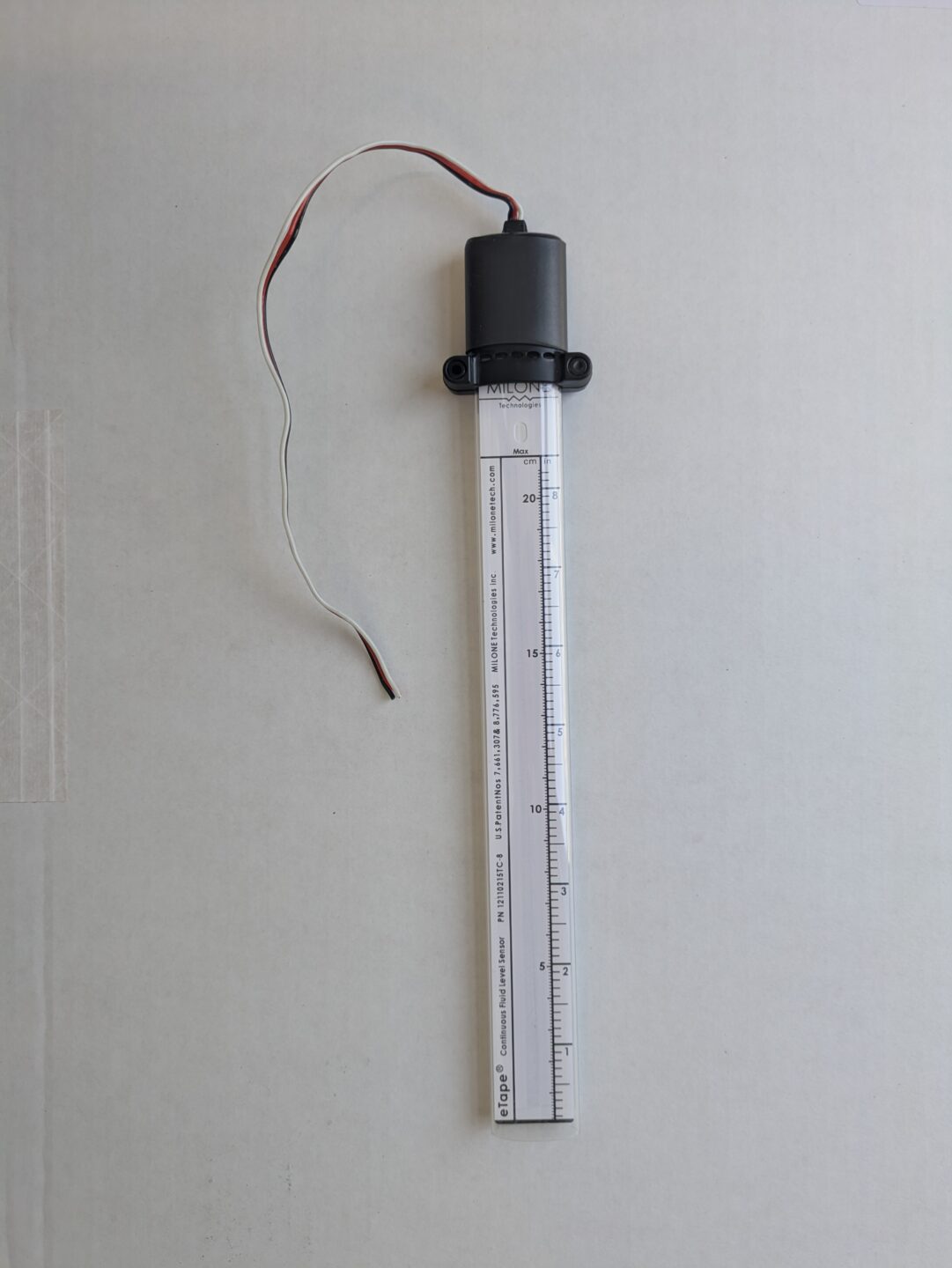

概要
テープ形状の抵抗式水位計です。テープ内部の2面にある抵抗体が、水圧により圧着した部分が抵抗値の変化として検出できます。可変抵抗と似た回路となります(ただし、全体抵抗が変化するので注意)。
内部の抵抗テープは外側の被覆で液体とは分離されています。水など通常の化学物質が少ない標準タイプと、化学物質が含まれる液体用の、外被がテフロン(FEP)タイプの2種類があります。
- 水田の水位管理、小水路管理などに。
- 水位の多点観測に。
- 水以外の液面測定も可能です。
- 80cmまでの安価な水位測定に(20,30,60,80cm)。
テープ式水位計測定セット
スクロールすることができます
 |

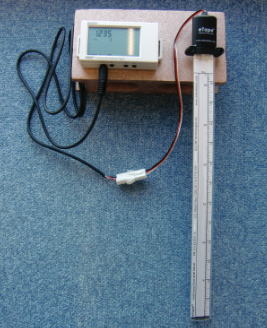

測定セット データロガーとテープ式水位センサーのセット(安価な組合せ) セット内容:テープ式水位センサー、データロガー CO-UX120、ケーブル約1.6m付 CMT-RTape-LG-?? センサ出力値から物理値の変換はセンサ毎に検量線を作る必要があります。 水位に直すには、オフセット、スパンを表示させ、エクセルで計算します。 水位換算用エクセルについてはお問い合わせください。 |
スクロールすることができます
| 型式 | CMT-RTape-LG-?? (??はテープ長) |
| データロガー | CO-UX120-006M |
| 接続可能センサー数 | 4ch |
| 対応テープ式水位計 (抵抗出力) |
CMT-RTape-?? CMT-RTape-FEP-?? |
| 測定範囲 | 接続テープ式水位計に対応 |
| 分解能 | 1mm以上 |
| 測定レンジ | 電圧 |
| ケーブル長 | センサー側:58cm ロガー側:1m(ステレオジャック) |
| センサー接続 | コネクタ |
| 防水性 | 保証していません 自己責任で防水処理して下さい |
| 水位換算 | センサ出力値から物理値の変換はセンサ毎に検量線を作る必要があります。検量線計算のエクセルファイルについてはお問い合わせください。 |
| HOBOware ロガーをスタートさせるときの設定 |
|
| 接続するセンサーの選択 デバイス-開始 使用するchにチェックを入れる 初期: TMCx-HD(-40F～+222F)をクリック 右のアダプタケーブルを選択 |
 CABLE-2.5-STEREO(0-2.5VDC)を選択 |

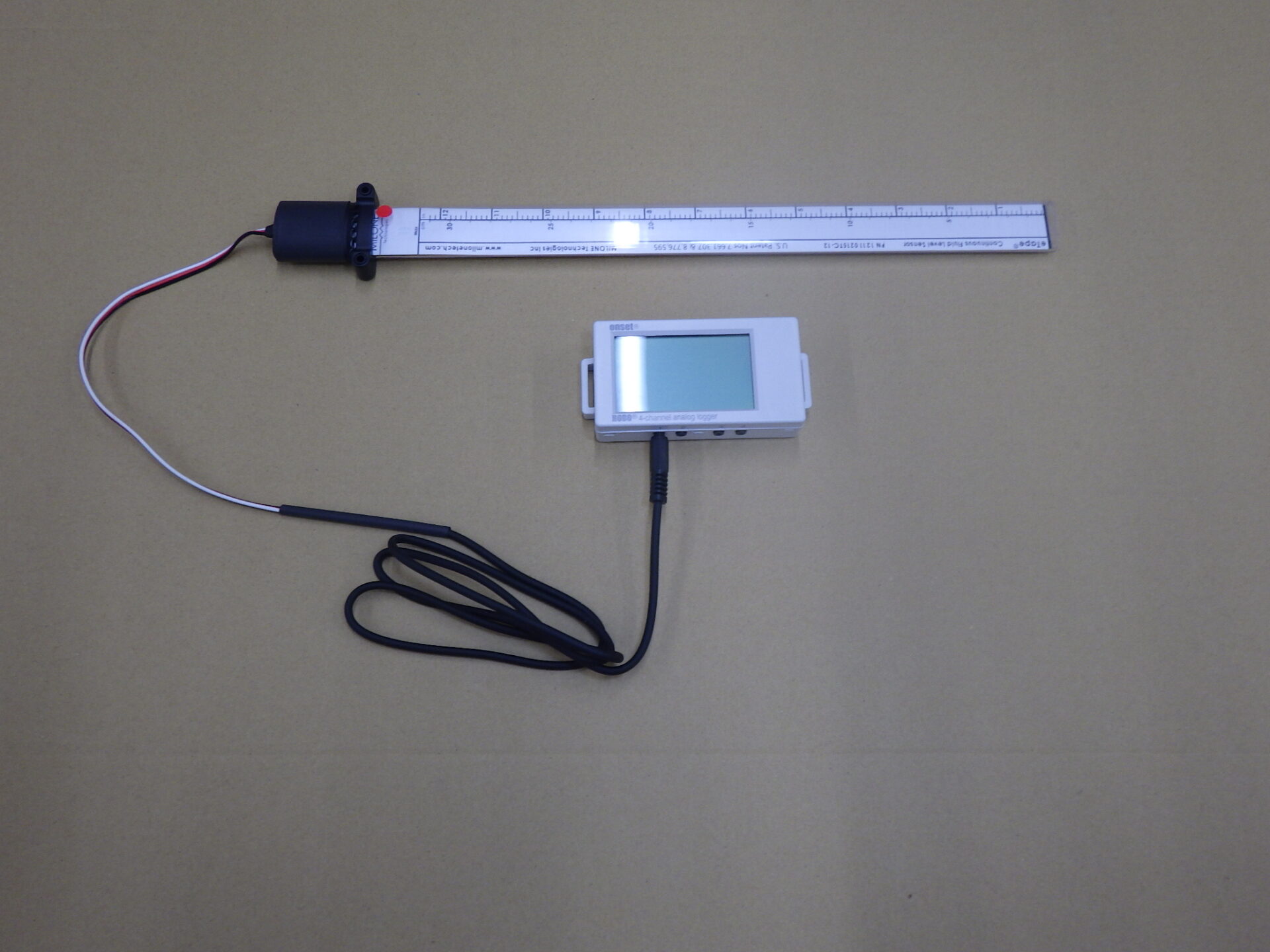

セットの測定用データロガー CO-UX120
上記用追加センサー ロガー用ジャック付
取付用パイプの例
スクロールすることができます
| 写真 |  |
 |
 |
 |
| 型式 | CMT-RTape-is1 | CMT-RTape-is2 | CMT-RTape-is3 | CMT-RTape-is3 |
| 材料 | 塩ビサドル 25用 | アクリル透明パイプ 30φ |
VP/VU30推奨 | ロガー収納付 塩ビパイプセット40/60組合せ |
| 特長 | 水位計をそのまま固定 取付部が必要 障害物に弱い |
水位計の目盛を読む事が可能 | パイプを泥に差し込んで設置可能 または、上部を固定 |
ロガーも収納可能 内部の湿度が高くなる |
| 注文時指定情報:長さ(標準はセンサー+約15cm = 40/50/80/100cm) | ||||
仕様
スクロールすることができます
| 方式 | テープ形状圧力感応式可変抵抗 | ||
| 使用法 | 必要であれば、1”(25A, 30mm)塩ビパイプに上の部分を両面テープでとめ、感知域を水中に、垂直に沈める。 空気穴は大気に解放されている事。 |
||
| 空気穴フィルター | メンブレンフィルター | ||
| 大きさ | 厚さ:038mm 幅:25.4mm 長さ:上表の通り | ||
| 分解能 | 0.25mm 以下 | ||
| 水位感知開始 | 2.5cm～(下から約2.5cmは不感帯です) | ||
| 最大供給電圧 | 10Vまで 0.5W以下まで | ||
| 使用温度範囲 | -9℃ ～ +65℃ | ||
| ケーブル長 | 標準58cm オプション追加3m/5m/10m 指定 | ||

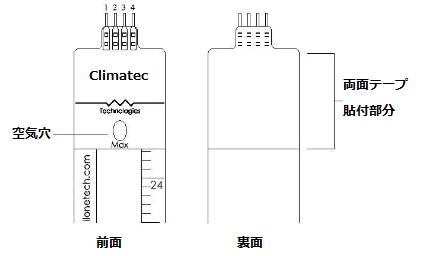

| 構造 |  |
||
| 等価回路 |  テープの回路 |
 |
 抵抗測定回路 |
| 型式 テープ長 出力 |
テープ長さ | 感知レンジ | 在庫状況 | 抵抗値 | 標準型式 | テフロン型式 |

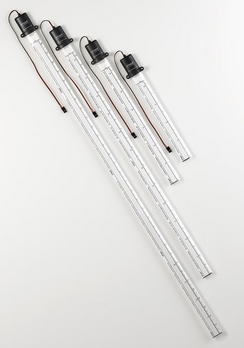

| 259mm | 213mm | 取り寄せ | 400～1500Ω±20% | CMT-RTape-20 | CMT-RTape-FEP-20 | |
| 361mm | 315mm | 2-3週間 | 400～2000Ω±20% | CMT-RTape-30 | CMT-RTape-FEP-30 | |
| 660mm | 618mm | 400～3500Ω±20% | CMT-RTape-60 | CMT-RTape-FEP-60 | ||
| 869mm | 823mm | 取り寄せ | 400～5000Ω±20% | CMT-RTape-80 | CMT-RTape-FEP-80 |
抵抗勾配:60Ω/cm
オプション
抵抗出力 / 電圧出力 / 電流出力
電流出力は取り寄せのため納期かかります
スクロールすることができます
| 抵抗出力 | 電圧出力 | 電流出力 | イメージ | ||
| 型式 | CMT-RTape | CMT-RTape-V | CMT-RTape-A | ||
| 在庫 | 20,30,60cm | 30,60,80cmあり | 取り寄せ | ||
| 出力 | 抵抗 | 0-5V±5% | 4-20mA±5% 2線式 |
 |
|
| 電源 | 10Vまで |
6–30VDC
|
6–24VDC | ||
| 0.5W以下まで | 約80mA@12V | ||||
| 温度範囲 | -40℃ ～ +125℃ | ||||
| ピン番号 | 配線 | ||||
| 1 | 黒 | GND | GND | – | |
| 2 | 赤 | PWR(5V) | PWR | + | |
| 3 | 白 | Output 3,4共通 |
0-5Vout | ||
| 4 | |||||
| 付属品 | センサー+ヘッドキャップ、ケーブル58cm | ||||
抵抗出力の測定イメージ
印加電圧はR1,R2の関数になります
R2=Rref は実測してください(1-3間)
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
スクロールすることができます
| 4線式 | 2線式 |
 |
 |
| 4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
| ※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
