CDK-PDCR1830/CDK-PTX1830
水圧式水位センサー(Druck)

▼ドキュメントダウンロード

※この製品は納期2~3ヵ月です。

概要
仕様
電流計測について
オプション

概要

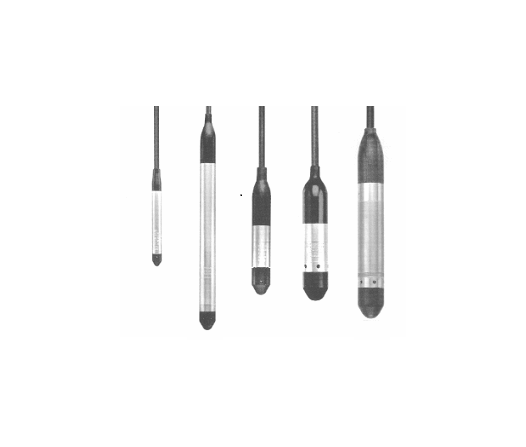

　CDK-PDCR, PTXシリーズは、高精度の水圧式水位計です。大気圧の変動は、ケーブルに内蔵する大気開放パイプでキャンセルします。2重ダイヤフラム構造で、安定した出力をします。センサー部の直径は17.5mmなので、小径のボーリング孔にも適用可能です。
　1830シリーズセンサー部の材質はすべてチタン製なので、海水など、様々な用途に安心してお使いできます。1730シリーズはステンレス製ですが、短納期低価格という特長があります。

仕様

スクロールすることができます

特　　長	高精度・チタン製(耐腐食)
特　　長	電圧出力	電流出力
型　　　番	CDK-PDCR1830	CDK-PTX1830
材　　　質	総チタン製
測定水深	0.35, 0.7, 1, 1.5, 2, 3.5, 5, 7, 10, 15, 20, 35, 60m
電　　　源印加電圧	推奨10VDC 5mA (2.5～12V)	9-30VDC 印加電圧=9+(0.02*RI) RI:負荷抵抗+線路抵抗
出　　　力	25,50,100mV/フルスケール、出力は印加電圧に比例	4-20mADC 2線式
出力インピーダンス	2kΩ	–
精　　　度	±0.1%
オフセット	±3mV	±0.05mAmax
長期安定性	±0.1mV/年	0.1%FS/年
耐圧力	4倍以上
補償温度範囲	-2～+30℃　(凍結しないこと)
使用温度範囲	-20～+60℃　(凍結しないこと)
温度特性	±0.02%FS/℃以下
防水仕様	IP68
大きさ	96L×17.5mmφ 　100g(ケーブル除く)	200L×17.5mmφ　200g(ケーブル除く)
ケーブル耐荷重	54kg ポリウレタン製　大気開放チューブ内蔵
ケーブル長さ	オプション　最長100m	オプション

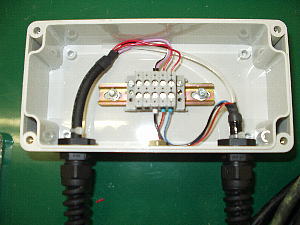

共通オプション	水位計中継端子箱(ドライボックス) ウェイト

電流計測について

電流信号を出力する変換器には、4線式と2線式があります。

スクロールすることができます

4線式	2線式

4線式では、電源2線と信号2線が分かれています	2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。
※ <注意>端子の並び方、呼び方は機種によって異なります。

オプション

スクロールすることができます

対応センサー	上記各種センサー
精度	0.01%(電圧入力) 0.02%(電流入力)
表示	-19999～+20999
文字高	14.2mm
A/D	18bit
更新頻度	10Hz
電源	AC90-132/200-264V 　　47-70Hz 4VA DC10-40V　300mA/10V
動作環境	-10～+60℃ 0-90%RH
大きさ・重量	96W48H125D+コネクタ 500g パネルカット92W*44H
