ヤング視程計(CYG-73000D)

▼ドキュメントダウンロード

価格表を見る

概要
仕様

概要

道路気象、橋梁、港湾、トンネルなど悪天時の視程が問題になるところで実績を積み重ねてきた信頼性の高いセンサーです。前方散乱式で、コンパクト、標準モデルのほか、トンネル用モデルがあります。
(EnviroTech社の実績のある視程計SVS1をヤング社が引継ぎ製造販売する事になりました。)

・キャリブレーションキット、ヒータなどのオプションがあります。

仕様

スクロールすることができます

	視程計
型式 (レンズHTのみ)	CYG-73000D	CYG-73100D
型式 (フードHT追加)	CYG-73004D	–
特　徴	標準モデル	トンネル用

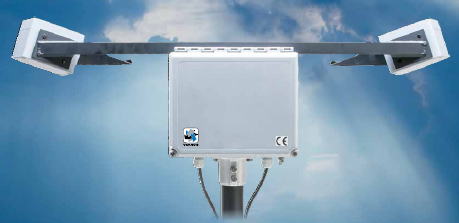

外観
測定範囲	30m～16km	200m～100km
精　度 (%)	±10% RMSE
時定数	60sec
前方散乱角 (deg.)	42°
使用波長	850nm
アナログ出力	0-10 VDC(-W) または、 0-5 VDC(-V) 注)0-10VDC/0-5VDCは最大出力が>10Vになります(*	4-20 mA(-L)
アナログ出力 (オプション)	4-20mA(-L) 4-20 mA Isolated(-M)	4-20 mA Isolated(-M)
デジタル出力 (オプション)	RS-232(-S) RS422(-T) or RS-485(-U)　※変換器追加	無し
接点出力 (オプション)	1x故障診断 2x制御(0-5V,デジタル出力時は選択不可)	1x故障診断
防水性能	IP66
電源	10-36 VDC 8VA(通常) 20VA(フードヒータ付)	10-36 VDC 6VA(通常)
耐環境性	温度 -40～60℃/湿度　0～100%
材質	本体:アルマイト変換箱:グラスファイバー、耐UV
外形	889W×292H×305D
重量	8kg
取付	外径48.6mmφパイプ(40A, 1-1/2″パイプ) 外径34mmφパイプ(オプション)
保守	2週間～1ヶ月に1回、光学レンズの清掃 6ヶ月毎:校正装置による校正視程が無降水時で800m以下になったときも校正が必要

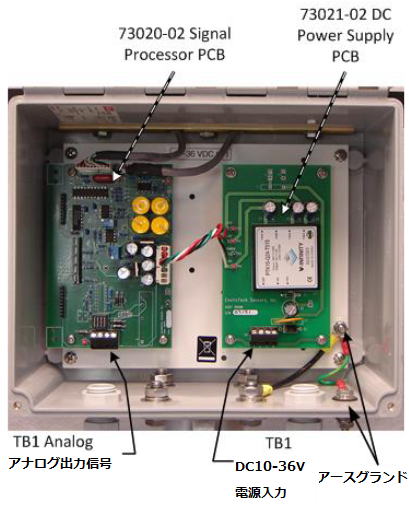

配線 DC電源

DC電源の配線

信号出力電圧/電流

DC電圧信号出力端子
DC電流信号出力端子

構成図

ケーブルはオプション

設置方向

フードヒーター (オプション)

温度制御	3℃:ON 8℃:OFF
DC電源	6W x 2 @ 12VDC
構成	2個セット

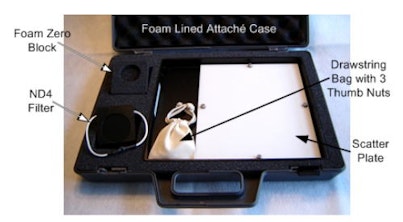

校正器(オプション)

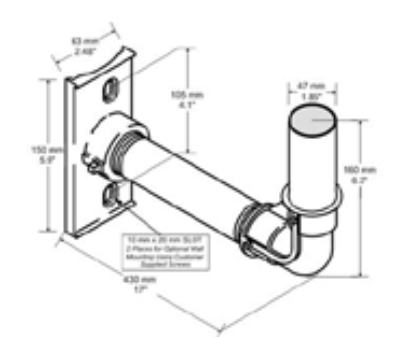

金具壁、タワー他取付用 (オプション)

設置例

道路、橋梁、空港、港湾施設

トンネル内

注意

*)電圧の信号出力は、減衰率に比例し、距離に反比例します。
よって、約30mで最大出力になります(5/10V)が、板などで光路を遮ったりすると出力は左記以上で、電源電圧までバーンアウトします(電源電圧が12Vの時、最大出力12V)。従って、C-CRシリーズデータロガーで計測する場合は、そのまま計測すると、最大出力の時に、入力限界を超えてしまう事がありますので、1/10に分圧する事を推奨します。
