CVS-PWD10/12/20/22/52
視程計/現在天気計
▼ドキュメントダウンロード
概要
この視程計は、前方散乱した光の強度、感雨計による降水強度、温度などを測定することにより、視程の他、現在天気なども測定します。視程は50kmまで測定可能です。小型・経済的で、道路に限らず、50km 以上の視程が重要でない場合はこのセンサーが最適です。当社のデータロガーC-CR1000Xで計測することができます。
測定距離と機能により以下のように分類されます。
機種選定表
スクロールすることができます
| 視程測定距離 | 視程のみ | 現在天気 |
| 10～2,000m | CVS-PWD10 | CVS-PWD12 |
| 10～20,000m | CVS-PWD20 | CVS-PWD22 |
| 10～50,000m | CVS-PWD50 | CVS-PWD52 |
データ記録用データロガー パソコンレスでデジタルデータの記録が可能
仕様
スクロールすることができます
| 動作方式 | 前方散乱方式 |
|
視程測定範囲 (MOR) |
CVS-PWD10,PWD12 10～2,000m CVS-PWD20,PWD22 10～20,000m CVS-PWD50,PWD52 10～50,000m |
| 光学的再現性 | 5%(校正精度) |
| 精度 |
10～10,000m ±10% 10,000～20,000m ±15% 10,000～50,000m ±20%(CVS-PWD52) |
| 更新間隔 | 15秒 |
| 降水強度 | 0.01mm(精度±30%) |
| インターフェース |
デジタル出力 RS-232C/RS-485 アナログ出力 0～1mA、4～20mA |
|
デジタル出力 (CVS-PWD12) |
4種類の降水現象タイプ(雨、霧雨、みぞれ、雪)、 霧、ミスト、もや(煙性、砂性)、晴れ WMO4680(SYNOP)コード表より39コード NWSコード表 |
|
デジタル出力 (CVS-PWD22,52) |
7種類の降水現象タイプ(雨、氷雨、霧雨、霧氷雨、みぞれ、雪、雹(ひょう))霧、ミスト、もや(煙性、砂性)、晴れ WMO4680(SYNOP)コード表より49コード NWSコード表 |
| デジタル出力例 |
1分視程、10分平均視程、瞬間天気、15分天気、 1時間天気、降水強度、積算降水量、積算降雪量 |
| 降水測定 検出強度 |
10分以内に0.05mm/h以下 |
| 電源 |
電圧 12-50VDC 消費電力 PWD10,20 3W PWD12,22,52 6W オプションヒータ電源 電圧 24VDC ヒーター 65W PWL111 2W |
| ケーブル | オプション |
| 耐環境性 |
温度環境 -40～60℃ 湿度環境 0-100%RH(結露しないこと) IP66 |

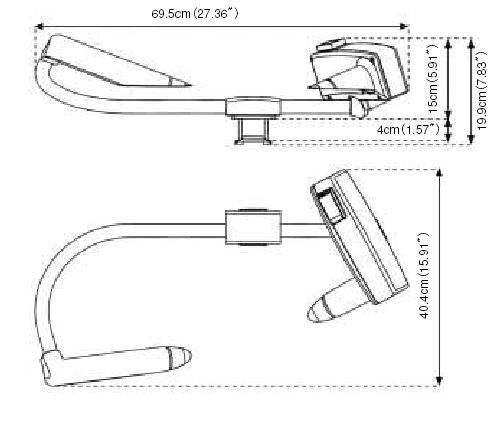

| 外形 |
寸法 432W×695L×222Hmm 重量 3kg |
| 注意 |
雪国または結露が起こる場所では必ず、フードヒーター(オプション)を使用してください |
| オプション | フードヒータ、マスト取付け用サポートアーム、マストトップ取り付け用ポールクランプキット、校正キット、輝度センサー、メンテナンス用ケーブル |
WMO4680(SYNOP)コード表より39コード
スクロールすることができます
|
SYNOP コード |
気象タイプ |
| 0 | 降水なし |
| 4 | もやまたは煙、あるいは空気中に浮遊する塵、視程は1km以上 |
| 5 | もやまたは煙、あるいは空気中に浮遊する塵、視程は1km未満 |
| 10 | かすみ |
| コード20～25は、降水現象または濃霧がその前の時間に発生したが、観測時には観測されなかった場合に使用されます。 | |
| 20 | 霧 |
| 21 | 降水 |
| 22 | 霧雨(非着氷性)または霧雪 |
| 23 | 雨(非着氷性) |
| 24 | 雪 |
| 30 | 霧 |
| 31 | 所々濃霧または氷霧 |
| 32 | 霧または氷霧(過去1時間で薄くなってきている) |
| 33 | 霧または氷霧(過去1時間で特に変化無し) |
| 34 | 霧または氷霧(過去1時間で発生または濃くなってきている |
| 40 | 降水 |
| 41 | 降水、弱または中程度 |
| 42 | 降水、強 |
| 50 | 霧雨 |
| 51 | 霧雨、非着氷性、弱 |
| 52 | 霧雨、非着氷性、中程度 |
| 53 | 霧雨、非着氷性、強 |
| 60 | 雨 |
| 61 | 雨、弱 |
| 62 | 雨、中程度 |
| 63 | 雨、強 |
| 67 | 雨(または霧雨)と弱い雪、 |
| 68 | 雨(または霧雨)と、中程度または強い雪 |
| 70 | 雪 |
| 71 | 雪、弱い |
| 72 | 雪、中程度 |
| 73 | 雪、強い |
| 80 | にわか雨または時々降水現象 |
| 81 | にわか雨、弱い |
| 82 | にわか雨、中程度 |
| 83 | にわか雨、強い |
| 84 | にわか雨、激しい(>32mm/h) |
| 85 | にわか雪、弱い |
| 86 | にわか雪、中程度 |
| 87 | にわか雪、強い |
視程計のレンタル
視程計(現在天気計)を短期間利用されたい方のためにレンタル器ご用意しています
数に限りがありますので、計画段階で早めにお問い合わせください。
スクロールすることができます
| 型番 | 台数 | 特長 | 設置方法 |

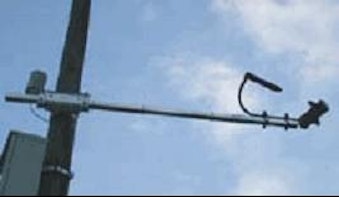

| CVS-PWD22 | 1 | 20kmまでの視程、天気コード 主に道路気象用 |
電柱やポールに設置可能 |
| CVS-FD12P | 1 | 50kmまでの視程、天気コード 主に航空気象、一般気象用 |
専用ポールを建柱する(重い |
ご用意頂くもの
- AC電源
- CVS-PWD22の場合は、取り付け用のポール
- 記録用WindowsPC
- 記録用ソフトウェアーはご用意します。
オプション
- 取り付け金具、ポール
- PCを設置できない環境でのデータロギングシステム(データロガー)
- 上記のテレメータ回収
