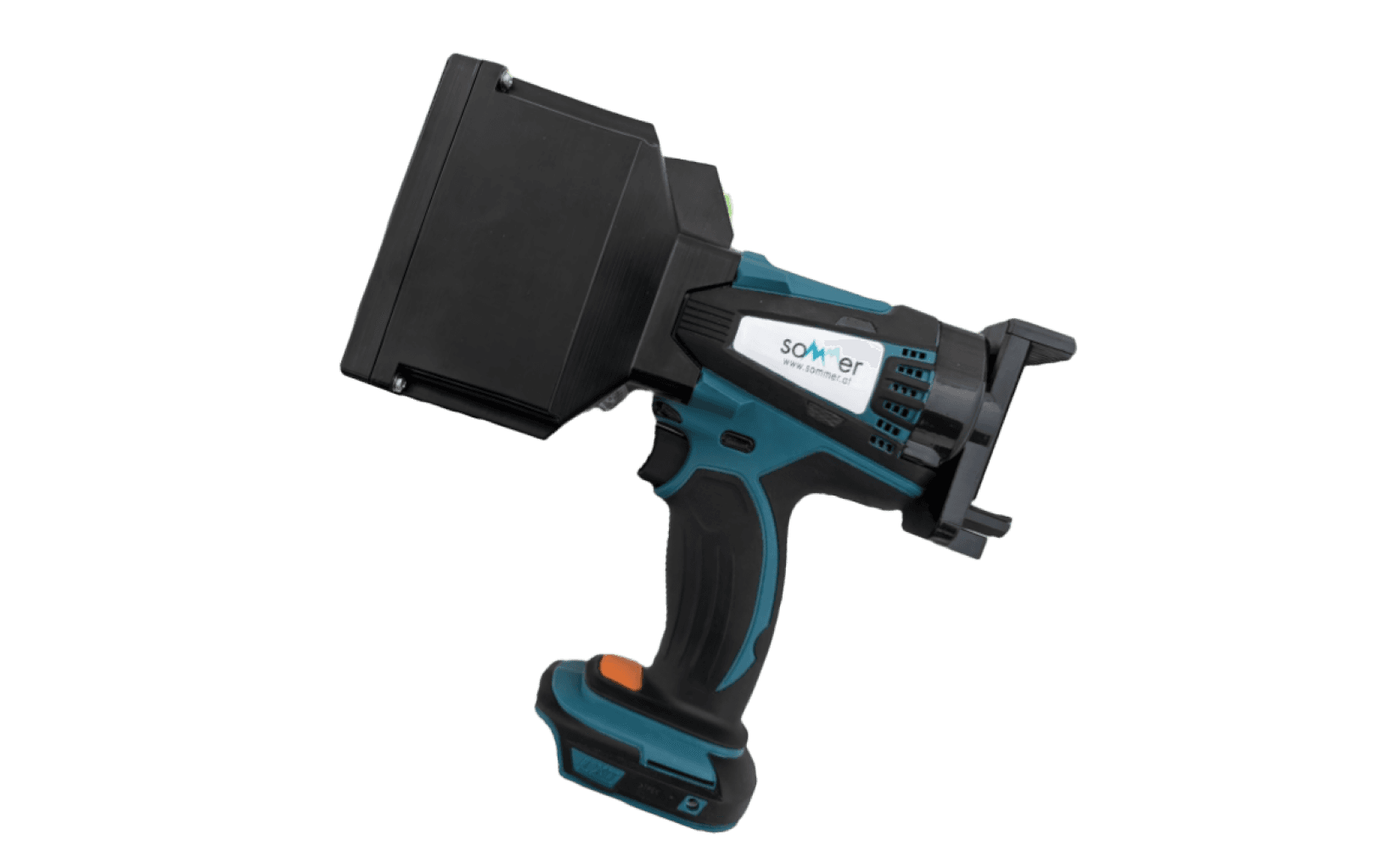

CSM-HSR-10
ハンディ電波流速計
▼ドキュメントダウンロード
概要

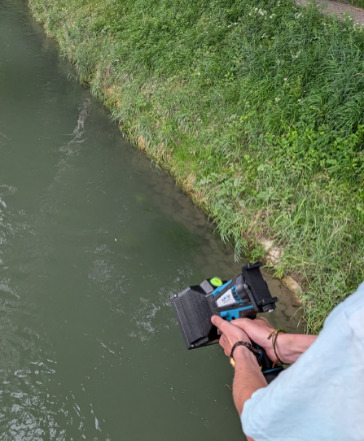

HSR(ハンドヘルド・サーフェス・レーダー)は、世界8000台以上の実績があるSommer社のRQシリーズと同一のレーダーモジュールを搭載している移動式・携帯式の非接触レーダーです。ハンディタイプなので機器の設置など面倒な準備は不要で、河川や水路の表面流速を1回あたりわずか10秒で測定することができます。
特徴
- 1箇所10秒で計測が完了
- コンパクトで軽量な筐体で流速計測が可能
- マキタ製筐体、バッテリー(BL1803)を使用
- Androidアプリ(無償)にて計測値を表示
- 順流・逆流の両方の設定が可能
- 防水IP65ハウジング
- 広い測定範囲(0.08～16m/s)
- 水面からの高さ最大100mまで対応
測定原理
【流速】
流速はドップラー偏移を利用することで測定されます。周波数が24GHzの電波を水面に照射します。照射された信号は部分的に反射し、動く水はドップラー効果による周波数の変化を引き起こします。反射した信号のスペクトル解析が行われ、水の表面速度が計算されます。信号は水面に対してある角度で送信されなければなりませんがセンサに搭載されている角度センサにより、流速計算の補正が自動で行われます。
仕様
スクロールすることができます
| 計測原理 |
マイクロ波のドップラー偏移を利用 |
| メモリ・ディスプレイ |
本体メモリ機能なし、スマートフォンやタブレット(オプション)画面を使用 |
| 計測時間 | 10秒 |
| データ転送 | WIFI(2.4GHz、最大距離50m) |
| 水面までの距離 | 0.5m～100m |
| 保護等級 | IP65 |
| 電源 | 18VDCバッテリー(マキタBL1803タイプ) |
| バッテリー容量 | 21時間 |
| 充電時間 | 約2時間 |
| 計測レンジ | 0.08m/s～16m/s |
| レーダ周波数 | 24GHz(K-Band) |
| 分解能 |
0.01m/ |
| 保管温度 | -40℃～60℃ |
| 対応OS | Android10,11,13,14 |

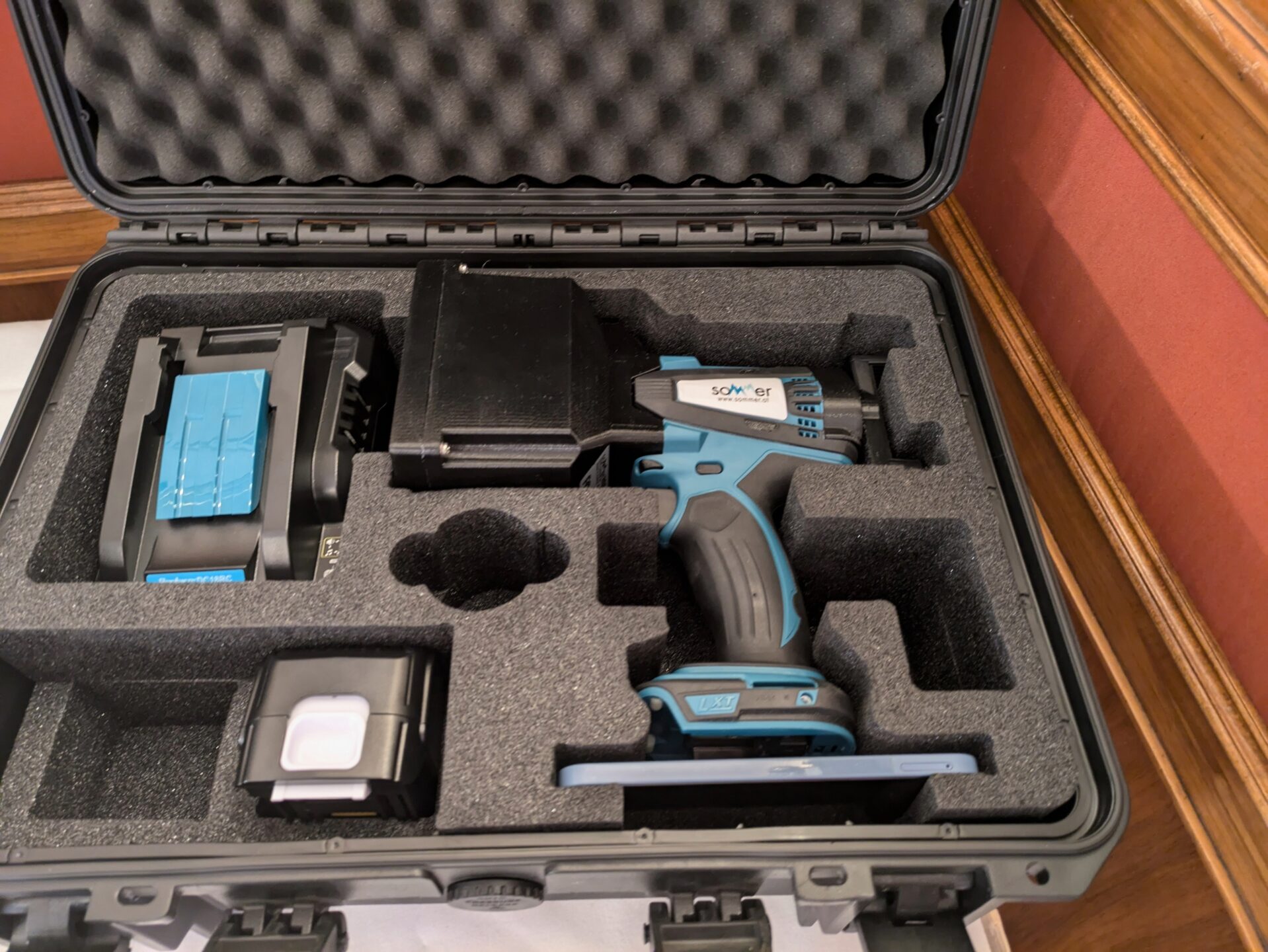

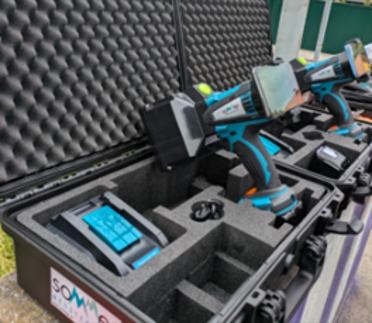

| 付属品 |
キャリングケース、バッテリー充電器 |
| オプション | バッテリー(BL1803)、スマートフォン(Android) |
アプリケーション

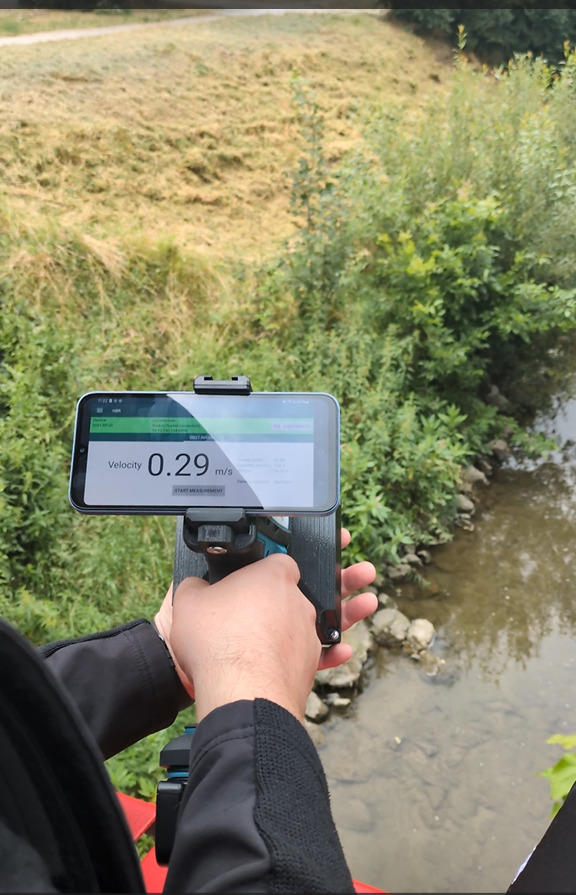

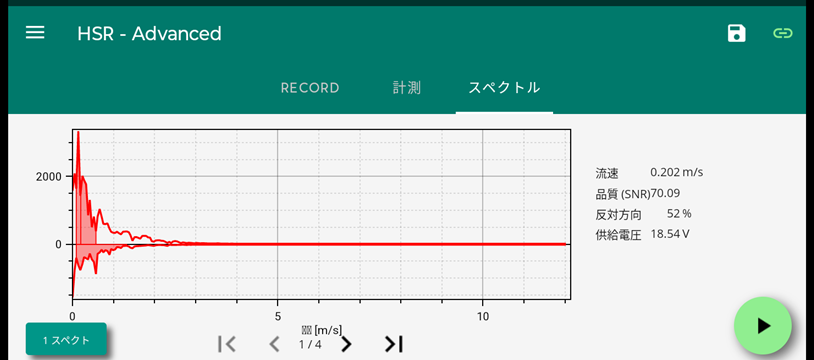

Androidアプリ(無償)にて計測値を表示が可能です。下記QRコードからインストールしてください。
以下URLからもアクセスいただけます。(Google Playストア)
https://play.google.com/store/apps/details?id=at.sommer.hsrcommander
ラインナップ
スクロールすることができます
 |
CSM-HSR-10 流速計 水面までの最大距離100m |
 |
CSM-RQ-30+ 水位・流速計測 水面までの最大距離30m
|
 |
CSM-RQ-30a 水位・流速計測 水面までの最大距離35m |
|
CSM-RQ-30+15 水位・流速計測 水面までの最大距離15m |
|
CSM-RG-30+ 流速のみ計測 |
*すべてのモデルで流速センサは同一です。違いは水位センサとなります。
Q&A
スクロールすることができます
| 雨は計測に影響しますか? |
雨粒は運動の方向が垂直で河川とは異なるベクトルのため計測への影響はほとんどありません。雨滴がレーダー感部に付着した状態でも計測に影響はほとんどありません。 |
| 風は計測に影響しますか? |
流速が遅く(1m/s以下)風が強い場合は計測の影響が出る場合があります。ある程度流速がある場合には風の影響は相対的に小さくなります。 |
| 手持ちのスマホ、バッテリーで使えますか? |
OSバージョン、バッテリーの型式が合致していれば使用可能です。本体のみの販売も可能です。 |
