CVS-HMD-112/HMS112
温湿度センサー

▼ドキュメントダウンロード

価格表を見る

概要

CVS-HMD112(温度・湿度)

CVS-HMS112(温度・湿度、シェルター付)

CVS-HMD112/HMS112は、一般空調のエネルギー管理システムにおける相対湿度、温度のモニタリング用に設計されています。高い精度と信頼性、優れた安定性により、一般空調用途に最適です。
CVS-HMS112はシェルターが付属しており、そのまま屋外での気温湿度の計測が可能になります。

スクロールすることができます

複合計測	他の計測要素と一緒に測定するデータロガー 6chまでの測定には、C-CR800/850シリーズ 6ch以上200chくらいまで、C-CR1000Xシリーズ
単体計測	小型ロガー温湿度2chの測定には(単体での計測) おんどとり電圧4ch

スクロールすることができます

	型名	CVS-HMD112/CVS-HMS112
相対湿度	測定範囲	0～100%RH
	出力	4～20mA/0～100%RH、Modbus
	安定性	±0.5%RH/年
	精度	10～30℃	-20～+10℃ +30～+60℃	-40～-20℃
		±2%RH(0-90%) ±3%RH(90-100%)	±3%RH(0-90%) ±4%RH(90-100%)	±4%RH(0-100%)
	湿度センサ	HUMICAP180R
温度	測定範囲	-40～+60℃
	出力	4～20mA/-40～+60℃
	精度(20℃)	±0.2℃
	温度依存性	±0.01℃/℃
	センサー	Pt 1000 IEC 60751 クラス F0.1
計算要素	出力要素	露点温度	湿球温度	エンタルピー
	計測範囲及び出力範囲 (4～20mA)	-40～+60℃	-40～+60℃	-40～+460kJ/kg
	精度 (20℃80%RHのとき)	±0.7℃	±0.5℃	1.6kJ/kg
共通事項	電源	10～28VDC(RL = 0Ω) 20～28VDC( RL = 600Ω)
	出力	4～20mA(2線式、ループ電流出力)　2ch ループ抵抗:600Ω
	出力要素	相対湿度、温度(デフォルト) 露点温度、湿球温度、エンタルピー出力はPC接続で選択可能
	動作範囲	-40～+60℃/0～100%RH/最大風速　30m/秒まで
	ハウジング	PC + 10%GF(UL-V0認可)
	センサ保護	標準タイプメンブレンフィルタ
	校正証明書	標準でISO9001適合の英文校正証明書が付きます。

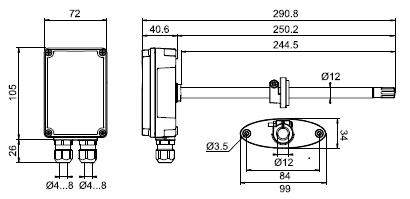

外形寸法	CVS-HMD112

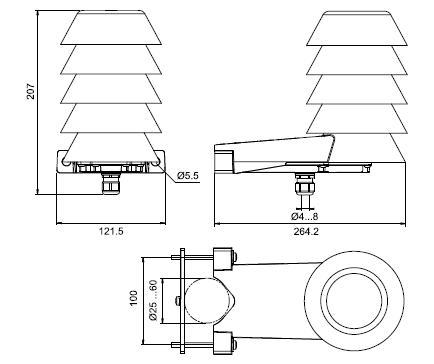

	CVS-HMS112

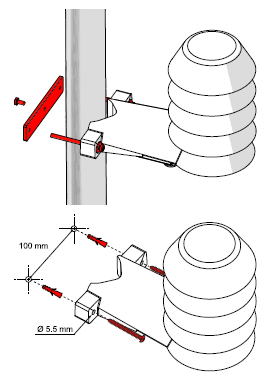

取付方法	CVS-HMS112	外径100φ以内のパイプまたは、壁面取付可能
配線 *注意温度のみ計測の場合も、右の配線が必要になります。湿度から基板に電源を供給しているためです。	1電源の場合
	2電源の場合

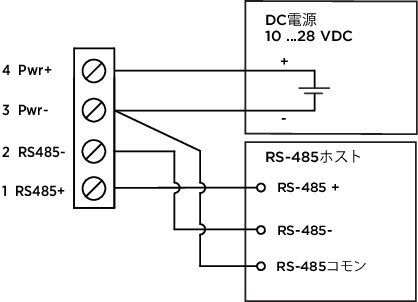

	Modbus出力

Tetensの式は、飽和水蒸気圧(気温に対する空気中の水蒸気が飽和する時の圧力)を計算するための公式です。この式は、気象学や環境科学などで湿度や蒸発量を計算する際に使用されます。

以下、絶対湿度から相対湿度への単位換算式です。

　　相対湿度(%)=絶対湿度(kg-水蒸気/kg-乾き空気) / 飽和水蒸気量(g/m³)× 100

■Tetensの式

　Tetensの式の一般的な形は以下の通りです。

　Tetensの計算は、比較的簡単で精度も高いため現場でよく使われます。

　　　　　Tetensの式
　　　　　　e(t) = 6.1078 × 10^[ a・t / (t + b)]

　　　　　　※水の場合「a=7.5、b=237.3」
　　　　　　※氷の場合「a=9.5、b=265.5」

　　　　　　※tは気温(℃)

■相対温度から絶対温度を換算

　相対湿度と絶対湿度の換算式では、必ず飽和水蒸気量(圧)を求める必要があります。

　1.気温(t℃)から飽和水蒸気圧eを導き出す(単位:hPa)
　 飽和水蒸気圧e=6.1078 × 10[7.5 × t / t + 237.3]

　2.飽和水蒸気圧eから飽和水蒸気量aを導き出す(単位:g/m³)
　 飽和水蒸気量a=217 × e / t + 273.15

　3.飽和水蒸気量aに相対湿度をかける(単位:g/m³)
　 絶対湿度(体積絶対湿度)VH=a × RH / 100

　　※上記の計算では1気圧(1013.25hPa)を前提としています

電流信号を出力する変換器には、4線式と2線式があります。

スクロールすることができます

4線式	2線式

4線式では、電源2線と信号2線が分かれています	2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。
※ <注意>端子の並び方、呼び方は機種によって異なります。
