埋設型土壌水分感圧センサー
概要
- センサーがポーラスカップ内にあり、測定深度にセンサー一体のポーラスカップを埋設します。
- 上記構造なのでセンサーは土中の温度影響の小さい環境で計測ができます。
- 高精度のセンサーを使用しています。
- 水分補給用タンクはなく、水の補給はチューブを用います。エアーが残りません
- センサーが測定深度にあるので、タンク型のように水柱による補正は不要です。
- 正負圧両方測定できるので、土壌水分だけでなく 地下水上昇時の水位も測定可能
- 乾燥領域の水分測定では少々時間がかかります
- 温度計や、4極塩分センサーを組み合わせることも可能です。
- 地表に突起物を出さないような構造にもできます。
- 圧力センサーは大気圧補正チューブ入りです。
- 地上部には、チューブのコックが収納されています
寒冷地での使用
凍結深度以下の深度で使用可能(凍結しないことが条件)
ラインナップ
CHG-2100AEL
埋設型テンシオメータでは、1番ベーシックなものとなっております。
(ケーブルのコネクタはオプションです)

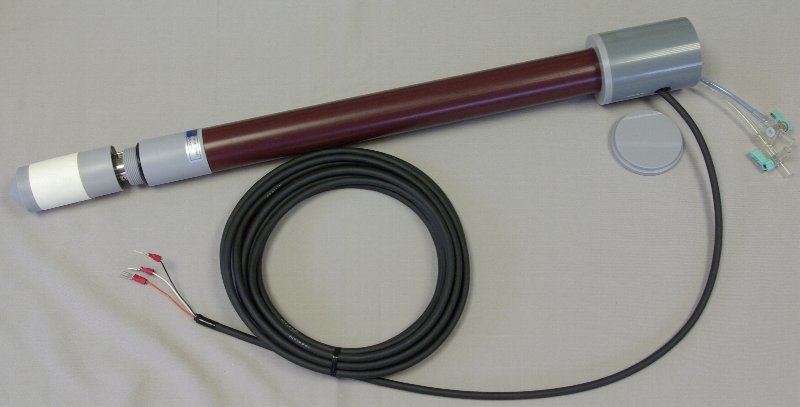

CHG-ML-2400AEL
CHG-2100AELとの違い
カップの交換が容易に可能です。
交換用カップ:CHG-ML-24CL
CHG-2100AET
水分無補給型
水分の補給ができない他は、AEL型とおなじです。
寒冷地で水分の凍結をできるだけ避けたい場合、地滑り地などで使い捨てにする場合、地上部にヘッドを出したくない場合、
などに使用します。
CHG-ML-2400AET
水分無補給型
CHG-2100AETとの違い
カップの交換が容易に可能です。
交換用カップ:CHG-ML-24CT
CHG-ML-2100AM6
マイクロテンシオメータ
受感部の細いタイプ
仕様
スクロールすることができます
型式 | セラミック交換不可 | CHG-2100AEL | CHG-2100AET | CHG-ML-2100AM6 |
セラミック交換可能 | CHG-ML-2400AEL | CHG-ML-2400AET | ||
特徴 | 水分補給可能 センサー部まで水分補給用チューブがつながっている |
水分無補給型 センサー部のみ埋める |
水分補給可能 受感部が細い |
|
圧力 センサー |
センサーのタイプ | 半導体タイプ.2重ダイヤフラム(sus) シリコン封入型 |
||
出力信号 | 1~3VDC/-100~+100kPa(±1000cmH2O) (1-6VDC ±200Pa時) 大気圧時2VDC |
|||
オフセット | ±40mV | |||
応答速度 | 約5ms | |||
配線 | 赤:電源 白:出力信号 黒:G(グランド、電源信号共通) | |||
電源電圧 | 9-14VDC | |||
材質 | ダイヤフラム、圧力接続部 SUS316L | |||
許容過負荷 | PS 400kPa | |||
直線性誤差 | FS ±0.3%以内 | |||
精度 | FS ±0.5%以内 | |||
入力抵抗 | 約5KΩ(+40% .-20%) | |||
環境温度・湿度 | 10~50℃(氷結しないこと) | |||
ポーラス部 | 材質 | セラミックス | ||
受感部 | φ39×L40mm | φ39×L20mm | φ6×L15mm | |
測定範囲 | 100cmH2O~-700cmH2O | |||
外径寸法 | φ39×h145mm | φ39×h115mm | φ30.5x h115 | |
センサーコード | φ6mm 別途 (大気開放エアチューブ入り) |
φ6mm | φ6mm 別途 (大気開放エアチューブ入り) |
|
センサー深度 | 10mまで対応可能 価格1m単位 |
– |
オーガー(オプション)
オーガー
埋設用オーガーは40mmφを使用してください
温度センサー(熱電対)
ポーラス内部の土壌水温度測定
4極塩分センサー
注文時に製作可能
ロガーパック(オプション)
ロガー仕様
スクロールすることができます
項目 | 内容 |
ロガー型式 | CTD-MCR-4V |
ch数 | 4ch |
印加電圧 | 12VDC |
プレヒート時間 | ロガーにて設定 |

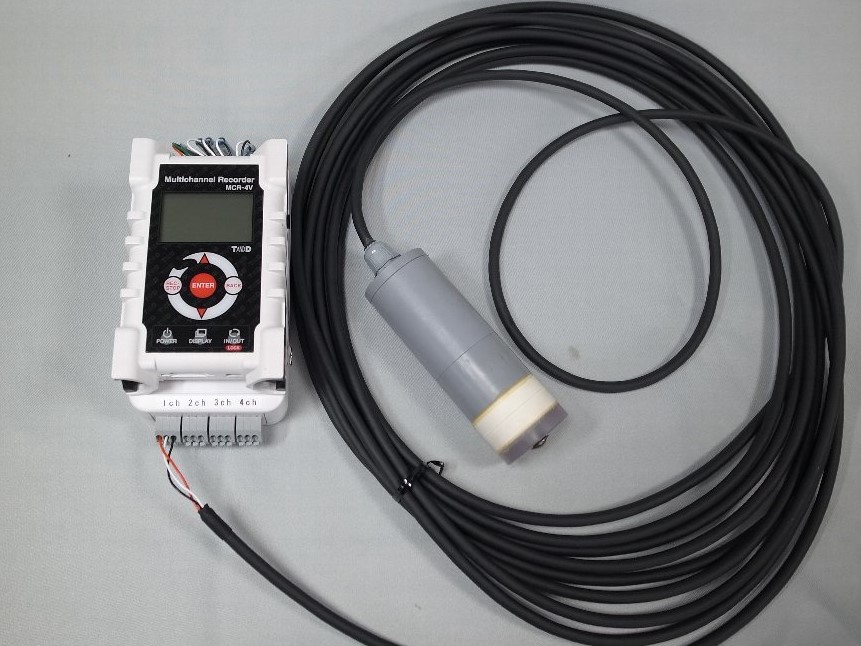

組み合わせ
バッテリー
使用例(8深度)
