CSEN-H14-LIN / CSEN-FP5-RevC
砂粒衝撃センサー
▼ドキュメントダウンロード
概要
棒タイプ
Sensit CSEN-H14-LIN
平面タイプ
CSEN-FP5-RevC
風による砂粒の跳躍(saltation)をセンサー先端部に衝突する衝撃の強さで計測します。マイクロフォンに当たる砂粒の音を計測するようなイメージです。砂の運動エネルギーはセンサーへの衝撃エネルギーに比例します。
測定原理
内蔵された水晶素子に衝突したエネルギーをコンデンサーに蓄積し、一定量蓄積されるとパルス出力されます。
水晶はクロムメッキの金属で保護されています
特長
- 砂粒衝撃によるエネルギーが一定量に達するとパルス出力します。
- 同時に砂粒の数量もパルス出力します。
- 低消費電力
- 円柱状の等方形状により方向によるエラーを最小にしています。
- 大きな衝撃によるチャタリングは発生しません。
仕様
スクロールすることができます
| 形状 | 棒タイプ | 平面タイプ |
| 型式 | CSEN-H14-LIN | CSEN-FP5-RevC |
| 出力 | 衝撃エネルギーパルス 砂粒のカウントパルス 1倍、10倍を選択可能 |
砂粒のカウントパルスTTL/CMOS パルス幅:1ms |
| 電源 | 70mA@DC12V | +12V@8.6mA 6-20VDC |
| 大きさ | 最大部 52mmφ x 343mmL 上部直径 27mmφ 長さ 140mm 下部直径 52mmφ 長さ 203mm 感部直径 23mmφ 長さ 12mm |
直径:50φ x 38mmH 感部直径:40mmφ 感部材質:ステンレス 支持棒:6.35φx228mmL 風拡散盤:228φx 1.5mmD 材質:ABS |
| ケーブル | 6m(オプション:9m) | 6m |
| その他 | - | センサー底部のねじ穴はカメラ三脚のネジと同じサイズ 風拡散盤付属 |
配線
スクロールすることができます
| 型式 | 意味 | 出力 | CSEN-H14-LIN | CSEN-FP5-RevC |
| 出力 | KE(mass flux) | TTL | 茶(橙) | – |
| PC(Particle counts) | TTL | 白 | 緑 (TTL/CMOS) |
|
| Particle Energy(PHA) | – | 青 | ||
| 倍率 | Gain( NU/12V印加) | – | 緑(1倍/10倍) | – |
| 電源 | + | – | 赤 +12V@70mA | 赤 +12V@8.6mA |
| G | – | 黒 | 黒 |
参考
砂粒捕集装置(サンドキャッチャー)

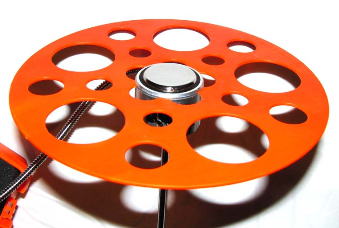

CSEN-FP5-RevCのパッケージと風拡散盤を付けたところ
