Cｰ0871LH1
過冷却降水検知センサー
着氷検知センサー
Freezing rain sensor
雨氷、着氷性の雨・霧、着氷検知
概要

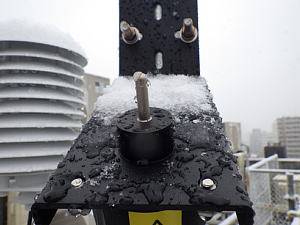

設置状況
このセンサーは小さくコンパクトにデザインされた、過冷却降水(雨氷、雨、着氷性の雨・霧)の検出センサーです。
プローブの部分は40kHzの超音波の周波数で振動しており、プローブの上に氷が形成されると、増加した質量から振動数が減少します。0.5mmの厚さ相当に減衰すると、RS-422と接点信号が1分間ONになります。その後、氷を除去するプロセスに入ります。氷結が継続する場合は、引き続き信号がONになります。
このセンサーは、水はけがよくなるよう、通常20～30度に傾斜させて設置します。
特徴
- 飛行機や船舶、電線などの着氷検知に
- 大きさが小さい
- 消費電力が小さい
- シンプルなデザイン
注意)
気象学用語でfreezing rainは氷晶雨ですが、ここでは過冷却状態の降水をいいます。
計測
他の計測要素と一緒に測定するデータロガー
単純計測には、C-CR300
6chまでの測定には、C-CR800/850シリーズ
6ch以上200chくらいまで、C-CR1000シリーズ
仕様
スクロールすることができます
| 測定範囲 | -55℃～+70℃ | |
| 出力方式 | 氷結出力 | 氷結:close なし:open |
| 状態出力 | 正常:close 異常:open |
|
| open/close状態 | open:インピーダンス>200kΩ close:最大電流 50mA |
|
| RS-422 | Ice : 1 = Ice, 0 = No Ice 状態:1 = Fail, 0 = OK |
|

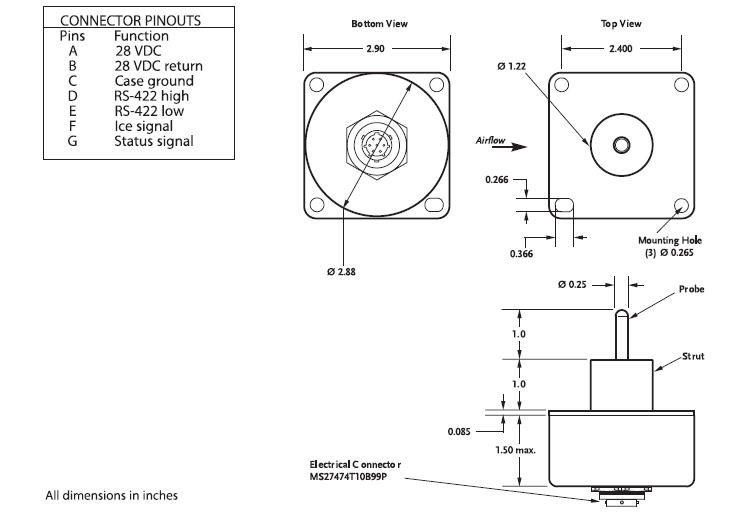

| 寸法 | 7.4×7.4×9.1Hcm | |
| 電源 | 22～29.5VDC | |
| 消費電流 | 動作時:15W 氷結除去時:50W |
|
