CSDM-105D
レーザー式積雪深計

概要

積雪深計「CSDS-105D」はレーザ式の気象庁検定所得可能な積雪深計です。データ出力はシリアル(RS-232C)となります。ロードヒーティングなどの制御用に接点出力も可能です。データロガーなどと組合わせて積雪状況システムなどのWEBシステムに利用することができます。

特長

データ出力コネクタ(RS-232C)を標準装備していますので、データロガー(C-CR1000Xeなど)との接続が可能です。
制御部にはロガー機能があり、”積雪深”、”温度”出力状態データを記録。10分毎のデータで約350日の記録保存が可能です。
センサー部には着雪対策のガラスヒーターを装備しており長時間の欠測を防止します。
制御部から簡単に設定変更が可能で、0cm基準設定も”0㎝SET”ボタンで簡単に較正可能です。
設定した積雪値になると出力信号が出ます。
交互融雪設備用に交互出力モードを装備しています。
設定を変更することでさまざまな融雪設備にご利用頂けます。

仕様

スクロールすることができます

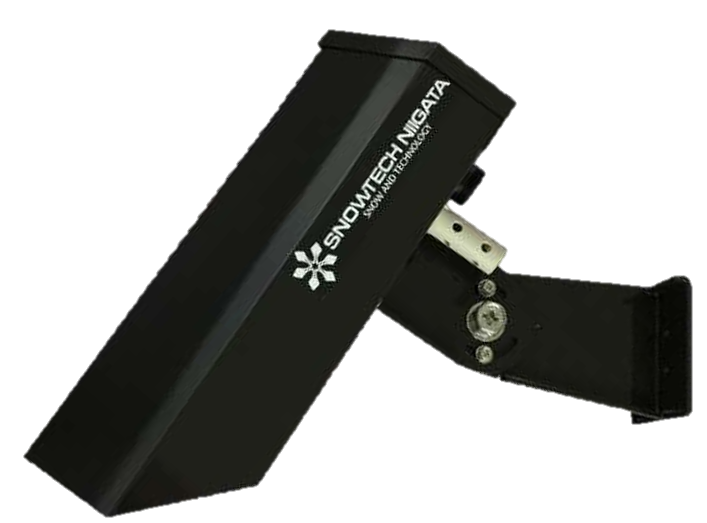

センサー部	型式	CSDS-105D
	測定方法	光学距離センサー
	光源	レーザーダイオード(赤色)
	光出力	1mW未満(JISクラス2)
	測定可能範囲	積雪深=0m～5m
	測定精度	±1.0cm(擬似雪面使用時)
	測定間隔	1・5・10・20・30・60分(設定による)
	測定角度	俯角45°~90°(推奨角度俯角50°～70°)
	測定時間	約5秒
	ケーブル長	標準付属品=5m(専用ケーブル使用で最長100m)
	使用温度	-20～40℃
	材質	ケース:AES樹脂シャシ:SUS304
	防水性能	IPX3(JIS保護等級準拠)
	ヒーター	レンズ面ガラスヒーター
	重量	約2.0Kg(取付金具含む)
	寸法	W・H・D= 107・266・261(mm) ※設置確度60°の場合

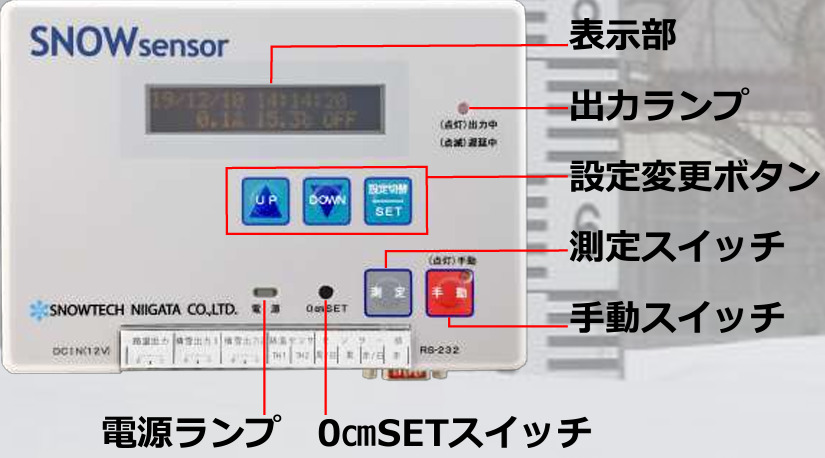

制御部	使用温度	-10～40℃
	表示	(LCD) 20文字2行、(LED) 電源、出力、手動
	LCD表示内容	西暦/月/日、時間、積雪深(㎝)、温度(℃)、制御出力状態エラーコード(発生時のみ) *小数点第一位まで表示
	設定方法	設定SW、▲SW、▼SW 及びパソコン
	設定項目	出力ON、出力OFF、測定間隔、測定角度、凍結出力モードなど
	デジタル出力	RS232C規格準拠 ASCIIコードデータフォーマット D12/01/01 10:00:00,1234,2.2,1,0,1,1.2,E21(西暦/月/日時間,積雪深,温度,出力1,2,3,凍結温度,エラー番号)
	ロガー機能	測定データ保存(測定間隔10分で約350日保存可能)
	材質	ケース・カバー : 難燃性ABS樹脂
	重量	0.5kg
	寸法	W・H・D=205.6x45x125.6 (mm)
共通	電源	DC 12V-1A以下 (AC 100~230 / DC 12Vアダプタ使用) 50/60Hz
	消費電力	待機時:約2W以下測定時: 約3W以下ヒーター動作時: 約5W以下
	構成	センサー部×1,制御部×1、専用接続ケーブル×1、 ACアダプタ×1、基準板(ベース板+擬似雪面)×1 センサー部取付金具(支柱用) ×1、取扱説明書×1

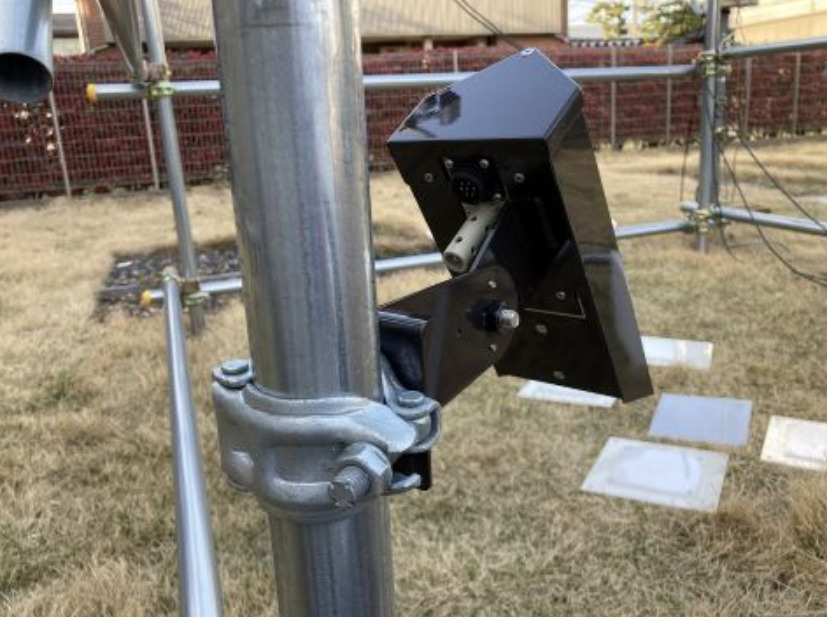

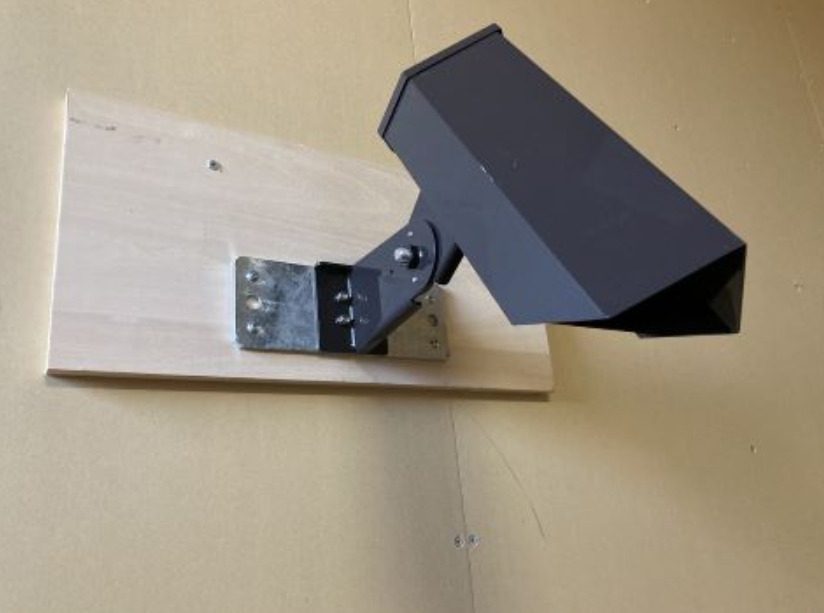

	別売品	路温センサー(標準:5m、延⻑品:10m～50m)、単管用センサー部取付金具(クランプ) 壁面用センサー部取付金具、
