CYG-41303/CYG-41003/CYG-41003L/CYG-41005
自然通風シェルター
▼ドキュメントダウンロード
概要
この遮光シールドは、反射効率の良く温度伝導率の低い耐候プラスチック円盤で構成されています。主に、無電源地域での温湿度の測定に用います。センサープローブのとりつけは、10mmから26mmφをサポートしています(10mmはオプション)。
シェルターの取り付けは、バンドクランプ(自在金具)で行います。
仕様
スクロールすることができます
| 型番 | CYG-41303 | CYG-41003 |
CYG-41003L CYG-41005 |
| 皿の枚数 | 6枚 | 10枚 | 14枚 |
| センサー取付穴径 | 5～12mm |
18mm ※オプション5～24mm |
24mm ※オプション5～24mm (-41005)CVS-HMP155専用 |
| 大きさ(D)×(H) | 12cm×21cm | 12cm×27cm | 12cm×34cm |
| 内部の深さ (センサー長さの参考に) |
12cm | 15cm | 21cm |
| 材質 | UV stabilized white thermoplastic plates | ||
| 取付パイプ径 | 25～69mm | ||
| 対応可能センサー例 | Pt温度センサー |
CVS-HMP60/110など |
CVS-HMP155など (-41005)CVS-HMP155専用 |

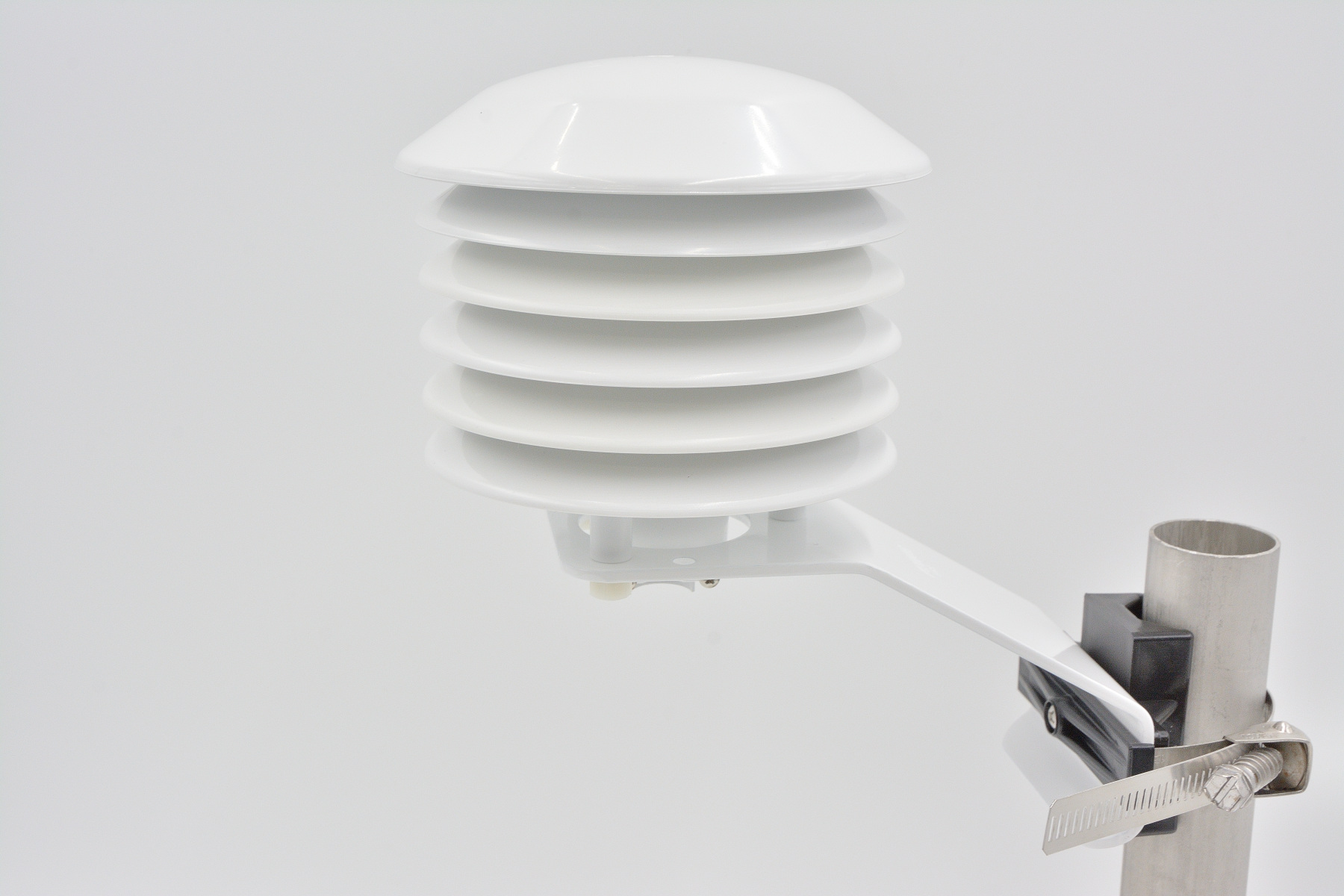

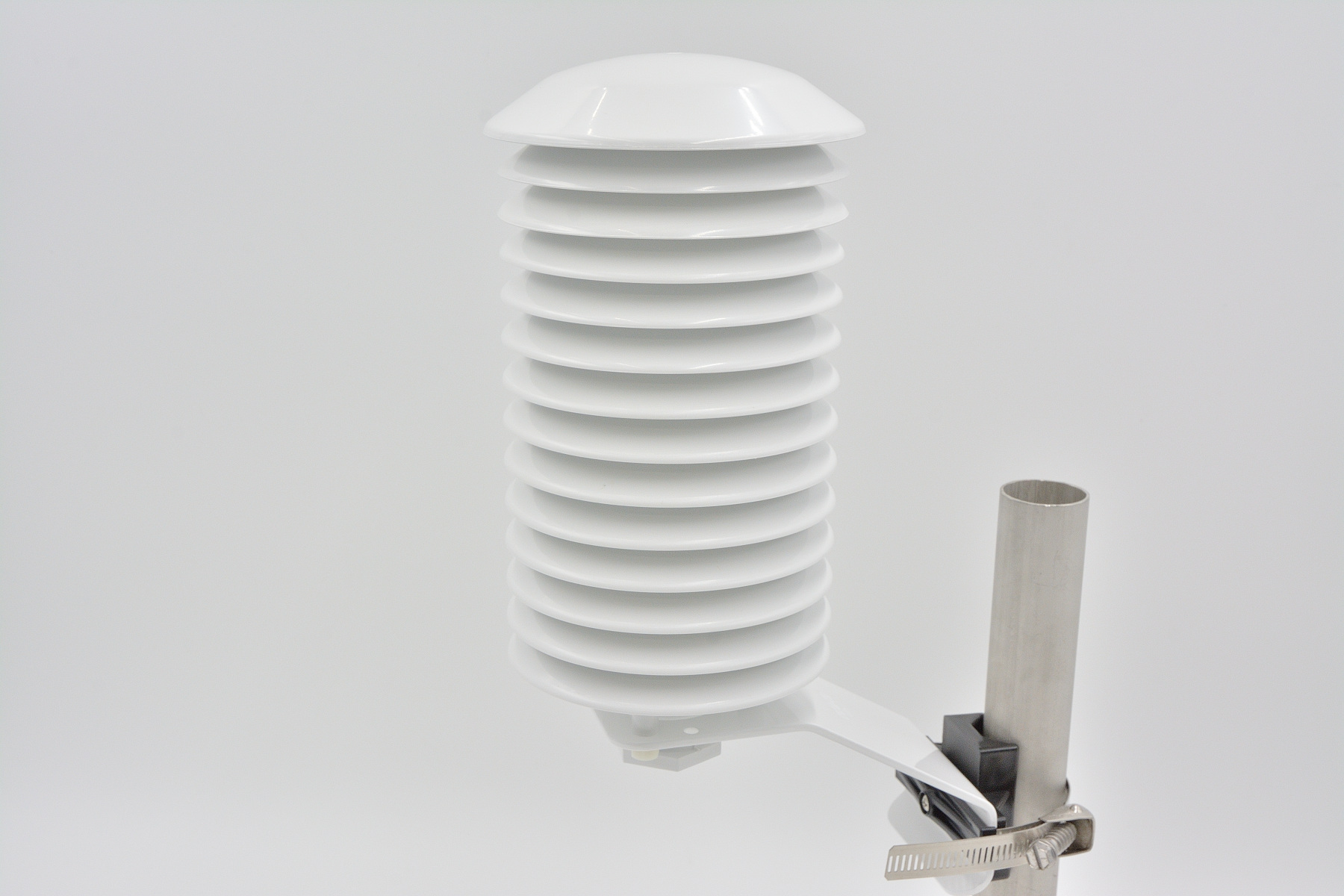

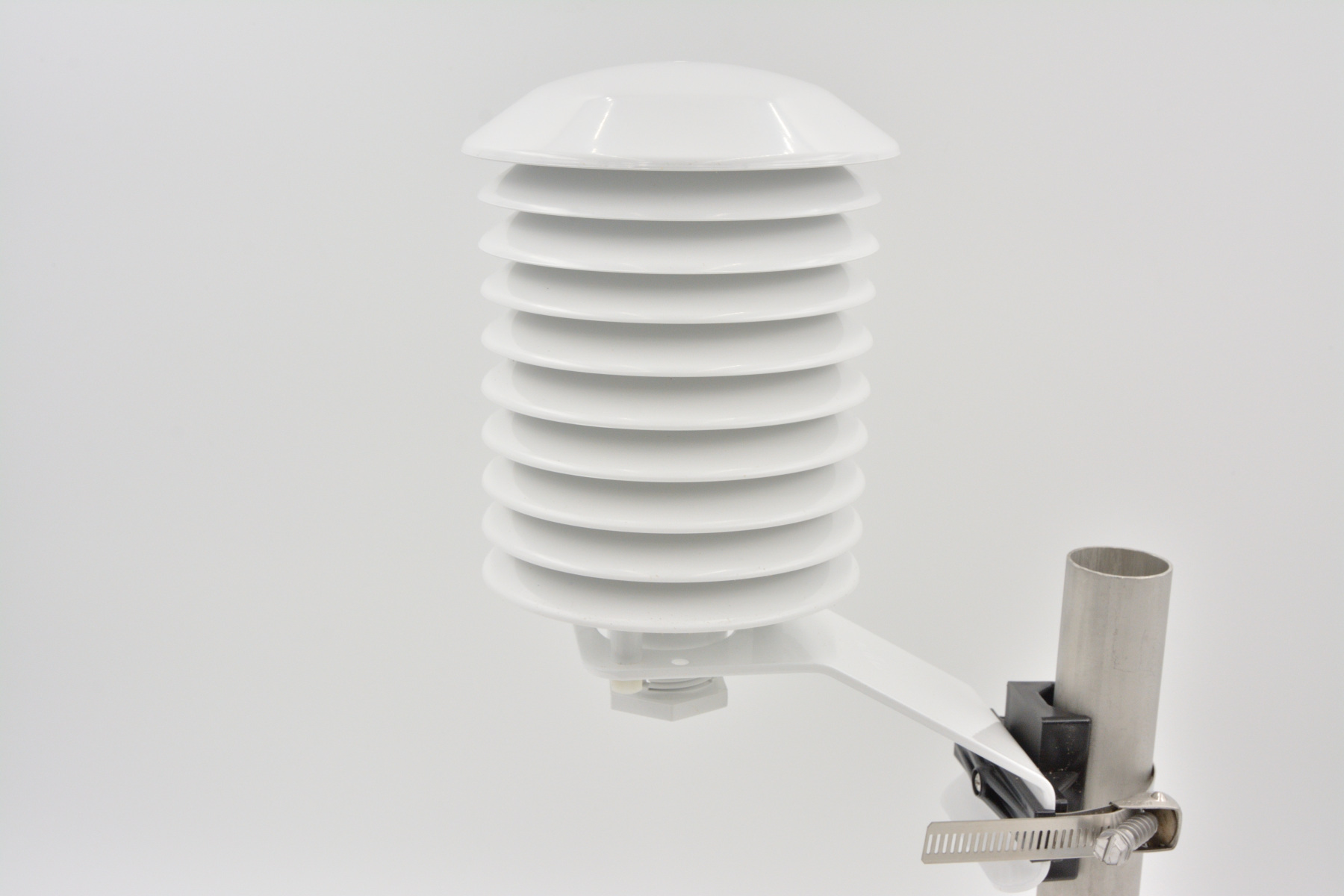

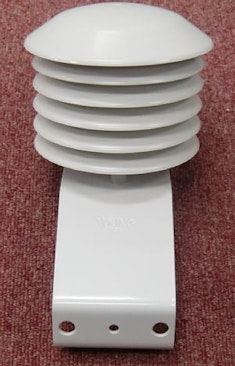

| 外形写真 |  |
|
 |

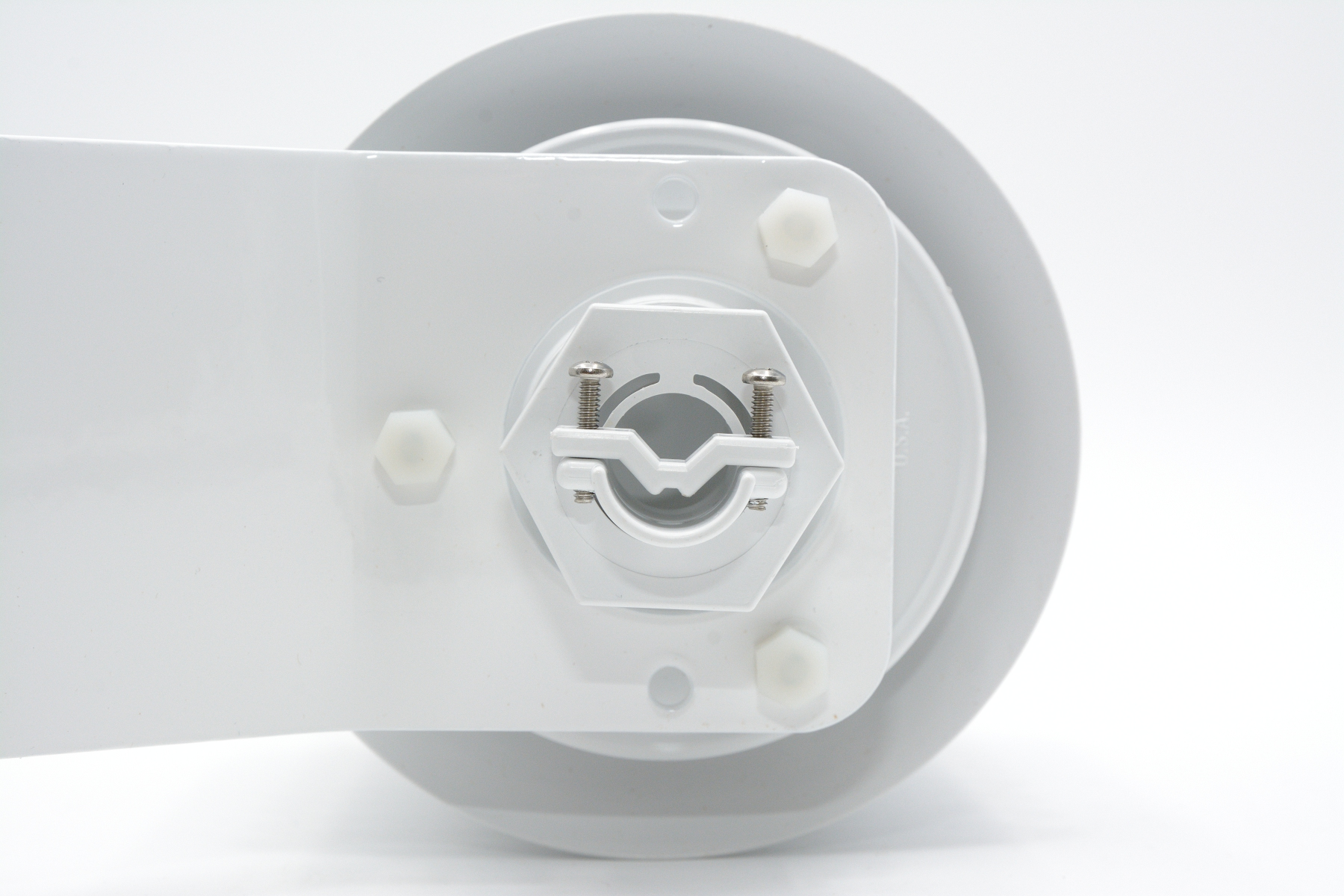

| 標準取付部分 |
ネジ2本で締込み |

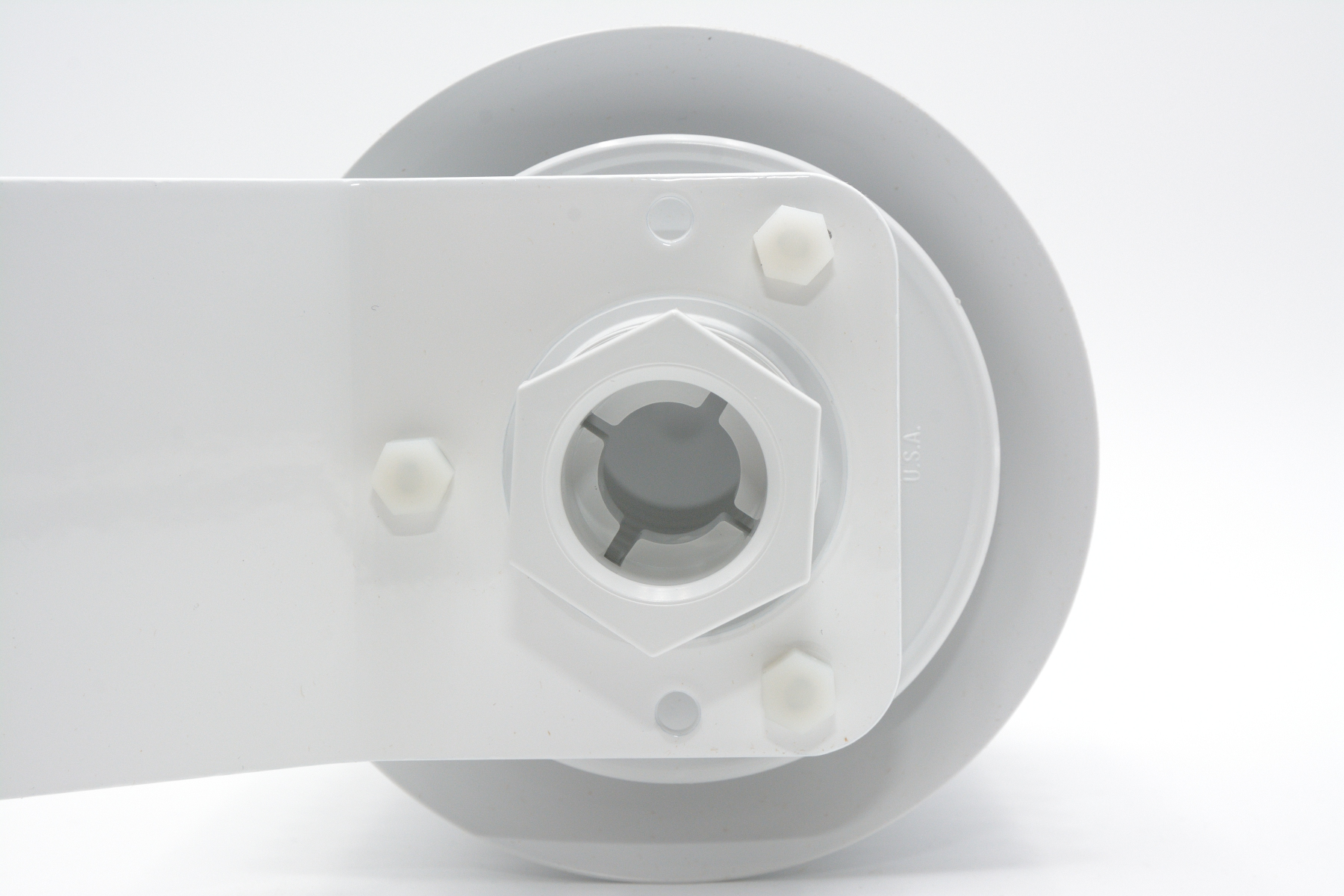

18mmの棒状のものを締込み |

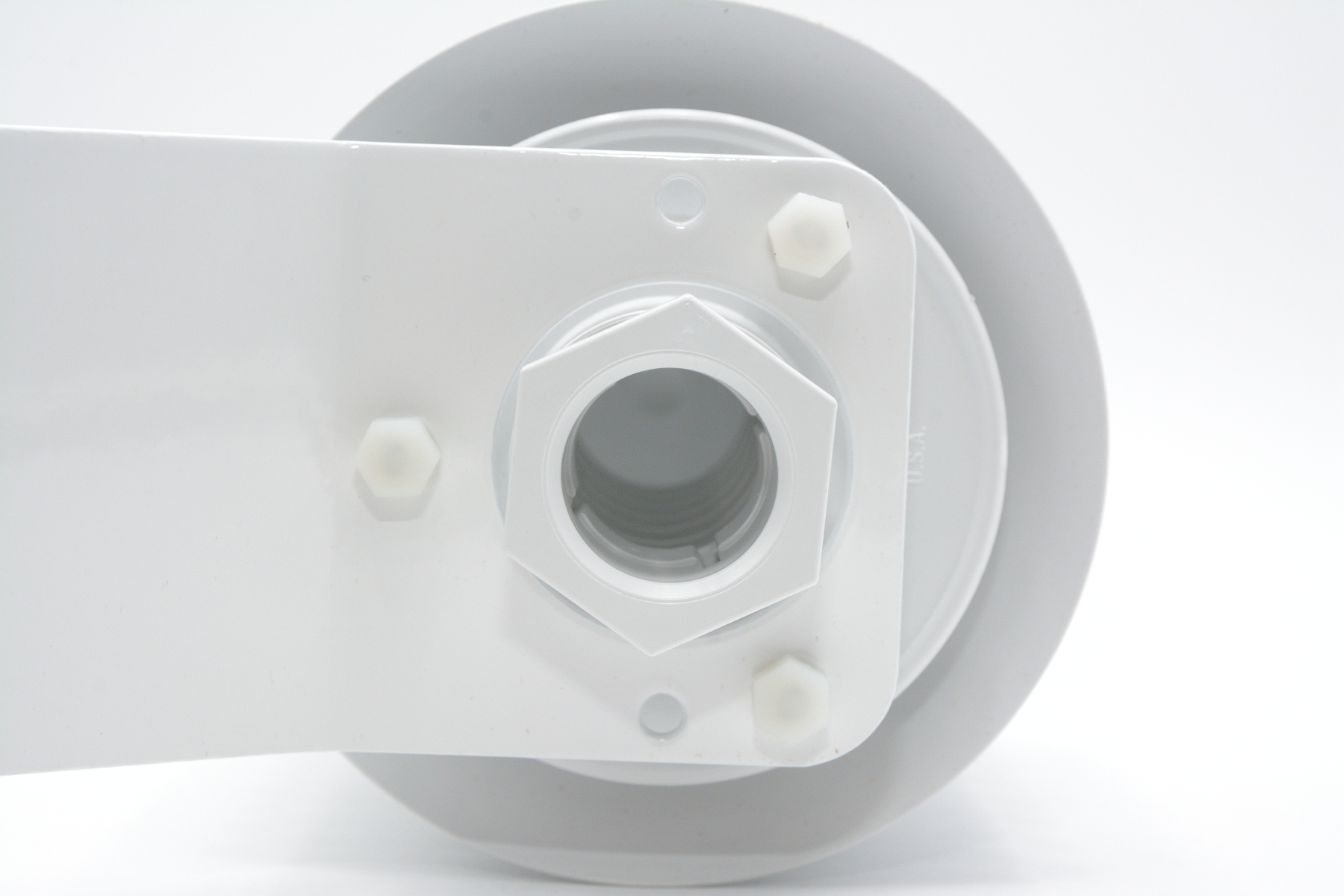

(-41003L)24mm棒状のものを締込み
(-41005)CVS-HMP155専用の楕円形 |
| オプションアダプタ | なし |

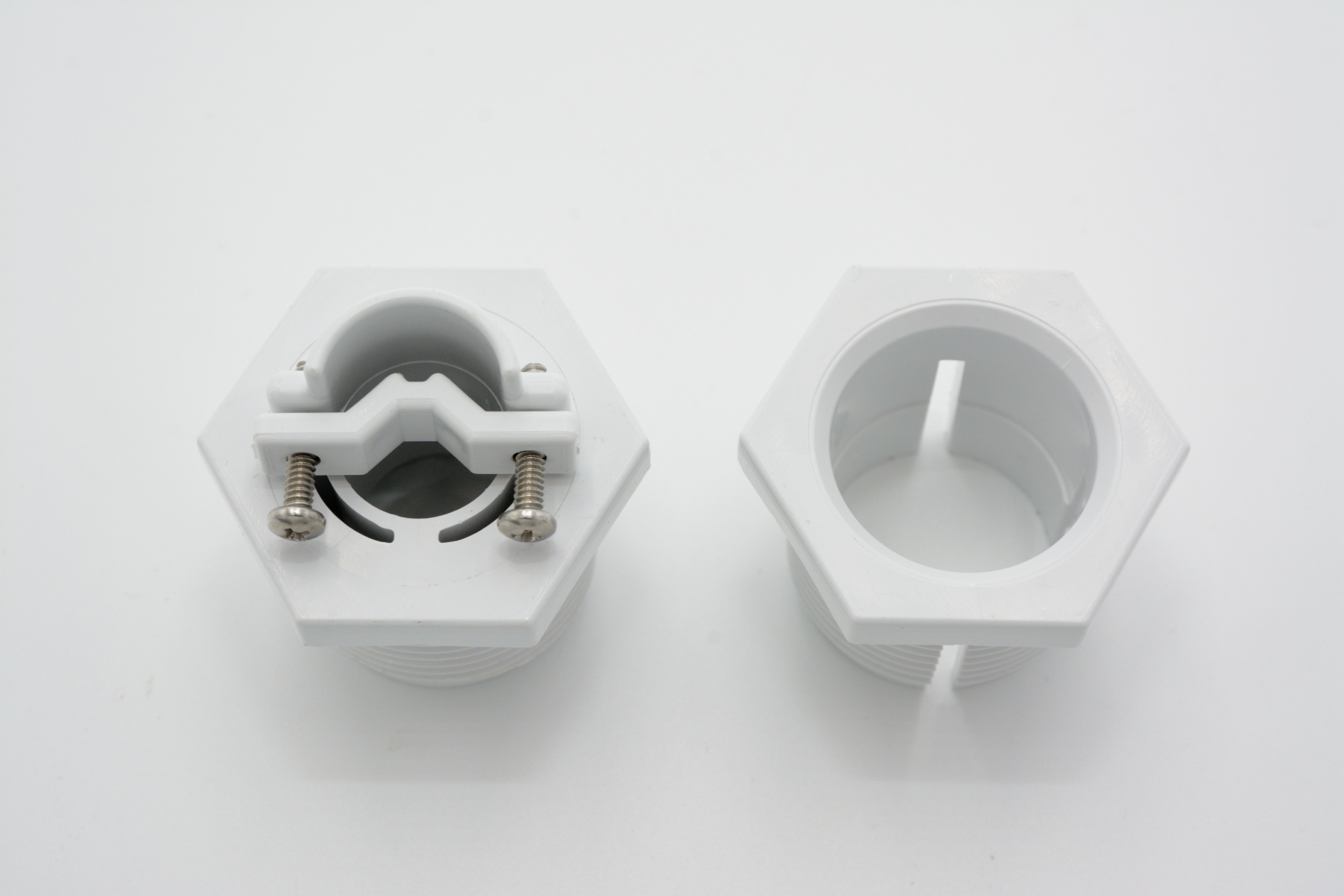

左:5-15mm 右:24mm オプション:5-15、18、24mm(発注時指定) |
|
|

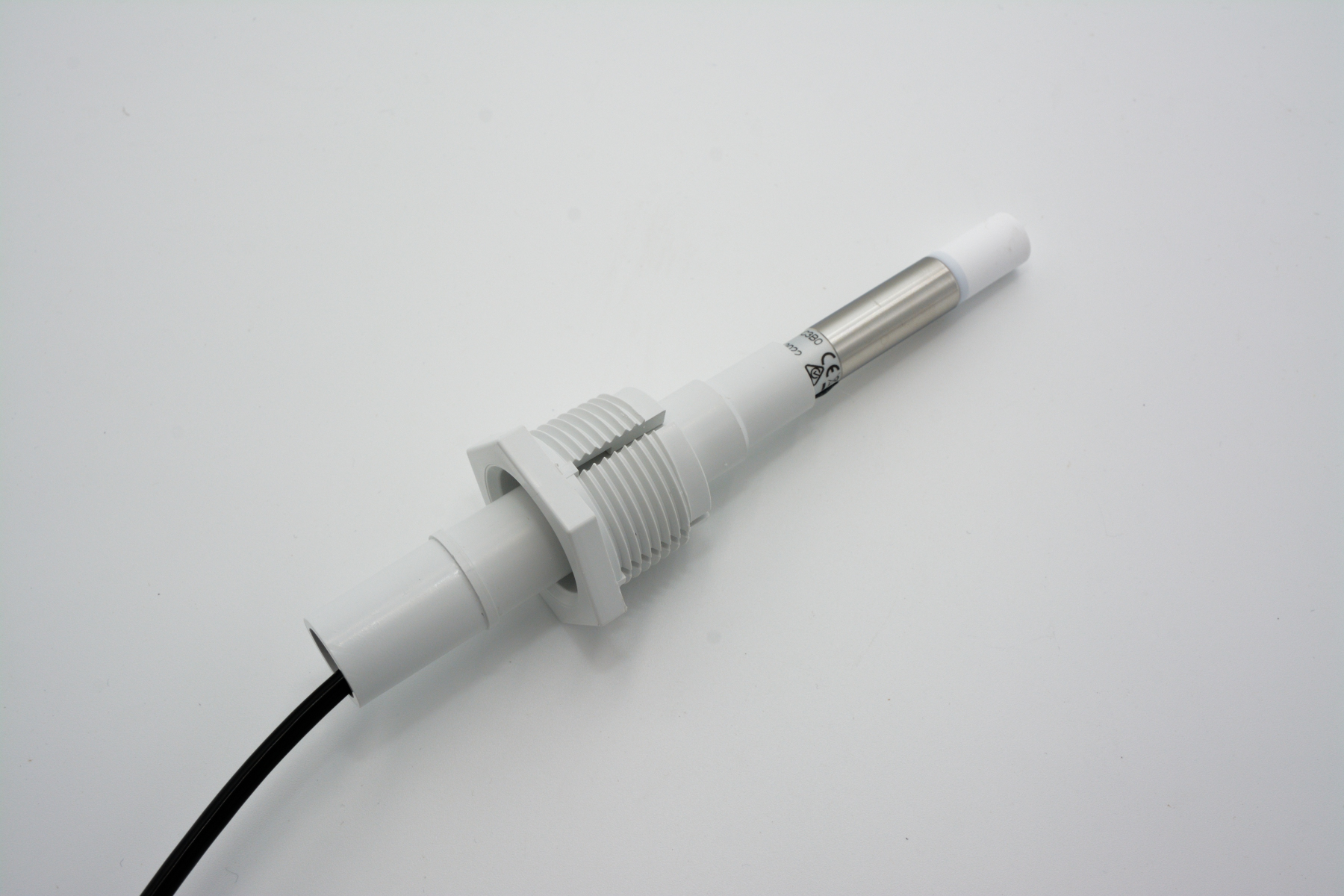

CVS-HMP60/110用アダプタ(CYG-41381) |
|||
|

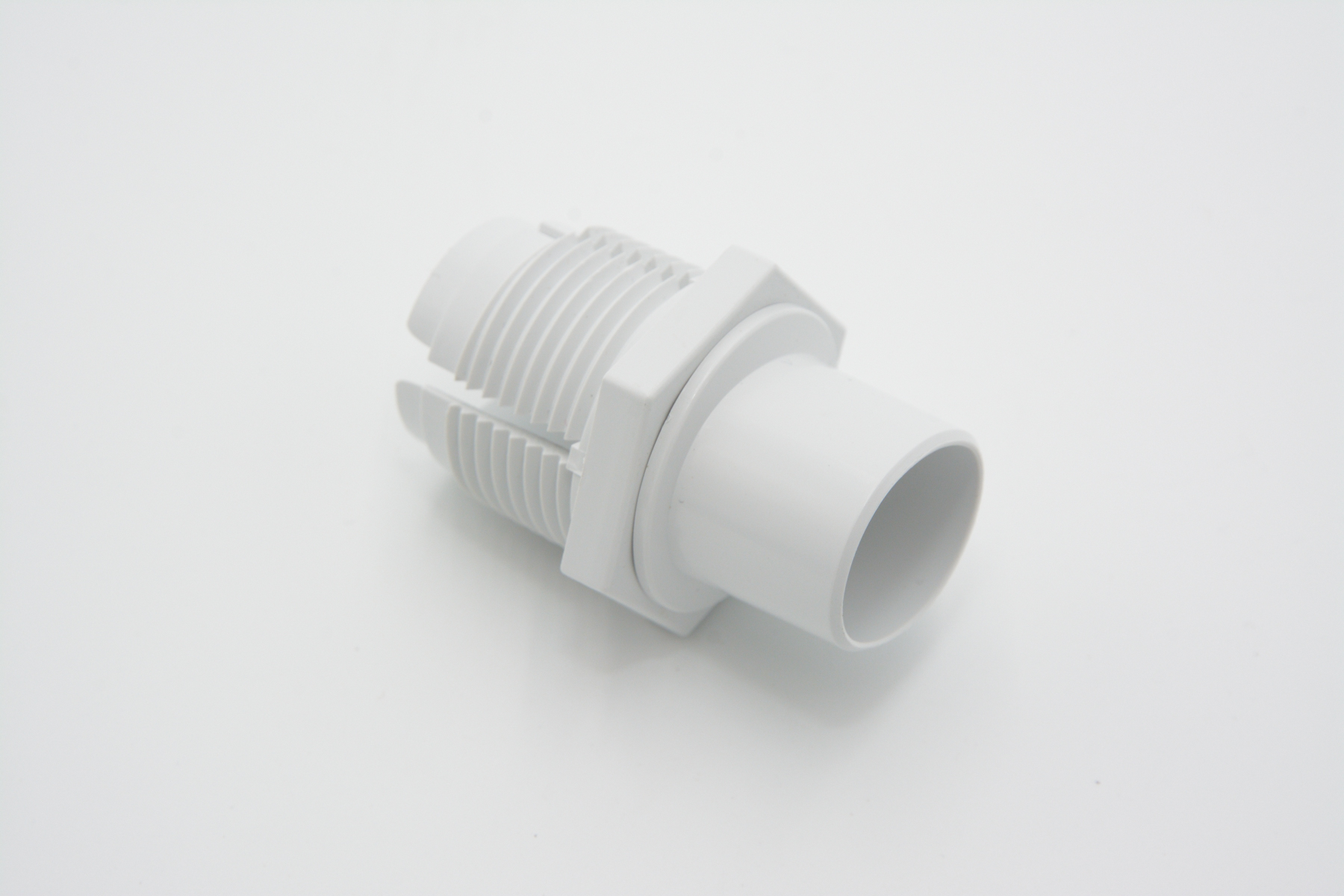

CVS-HMP155用アダプタ ※新規購入の場合はCYG-41005をお選びください。 |
|||
取り付け方法

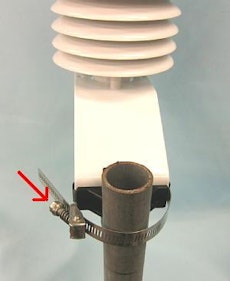

パイプにバンドクランプで締め込みます
直径10mm
板の部分に穴も空いているので、壁取付も可能
