CHF-PMF01/02/VMA01
日射計用架台

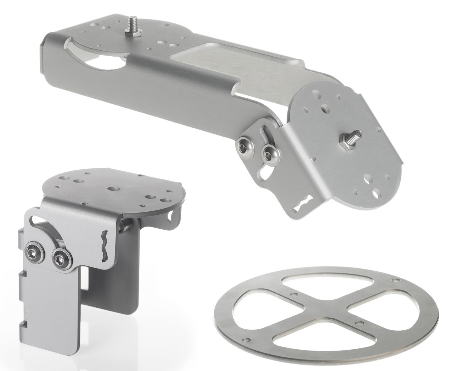

概要
左:マウント付日射計架台 CHF-PMF01
右上:水平・傾斜両搭載日射計架台 CHF-PMF02
右下:ファン(CHF-VU01)取付アダプタ CHF-VMA01
放射計用 水平面・傾斜面架台
日射計取付用の架台。
CHF-PMF01は鉛直方向のパイプ、水平方向のパイプ、壁、太陽光の架台など、あらゆる場所に適用可能です。
CHF-PMF02は水平面と傾斜面の2台を搭載可能です。
CHF-VMA01は上記架台にファン(CHF-VU01)を取り付けるためのアダプタです。

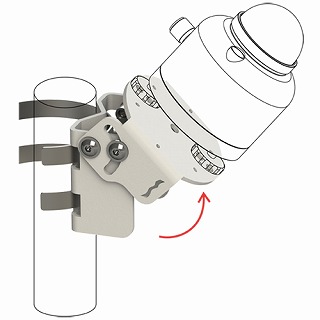

CHF-PMF01
スクロールすることができます
| 型式 | CHF-PMF01 | CHF-PMF02 |
| 対象 日射計 |
Hukse製日射計 CHF-SR30/25/22/20 15/11/05/03/LP02 IR02/IR20/VU01 |
|
| 搭載台数 | 1台 | 2台 |
| 角度 | 0～90° | |
| 材料 | アルマイト | |
| 重さ | 0.25kg | – |
| 付属品 | M6X1、M5X4、 パイプ用クランプ(27-60φ)X2 |
M6X2、M5X8 |
CHF-PMF02
CHF-VMA01
CHF-CMF01
パイプ取付用クロスアーム取付金具
スクロールすることができます
| 型式 | CHF-CMF01 |
| 材料 | アルマイト |
| 付属品 | 横クロスアーム用Uボルト: 40φまでX2 |
| 縦パイプ用クランプ 27-60φX2 |

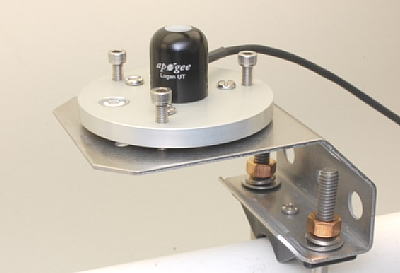

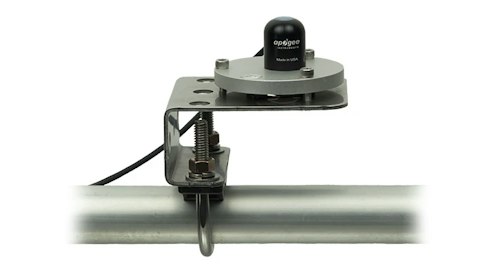

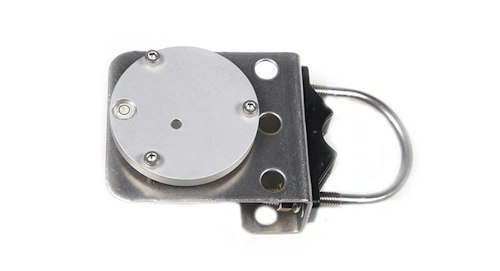

日射計パイプ取付金具(CAP-AM110)
スクロールすることができます
| 型式 | CAP-AM110 |
| 対象日射計 |
Apogee製光量子計 |
| 材料 | ステンレス |
| 大きさ | 8.89 x 11.43 x 6.35 cm |
| 重さ | 0.32kg |
| 付属品 | Uボルト |
| 適用パイプ径 | 32 – 52φ |
| 垂直、水平両方向対応 |
パイプと直交クランプセット
パイプと直交クランプセット:赤枠内
縦パイプに取り付けて、横に60cm(実質50cm)アームを出して、日射計を取り付ける事ができます。
視野角内のポールの影響を小さくする事ができます。
スクロールすることができます
| 項目 | 仕様 | 型式 | 備考 | |
| 取付パイプ直交クランプセット | CHF-PIPE-600-XX | |||
| 横パイプ | 材質 | アルミニウムアルマイト加工 | ||
| 大きさ/厚み | 600mmLx30mmφ/ T=3 | |||
| 縦パイプ対応径 | 25-32mm | CHF-PIPE-600-32 | アンテナポールなど | |
| 30-38mm | CHF-PIPE-600-38 | |||
| 42-52mm | CHF-PIPE-600-52 | 工事用単管パイプなど | ||
| 56-64mm | CHF-PIPE-600-64 | 50Aパイプなど | ||
| 直交クランプ | Uボルト材質 | ステンレス | – | – |
取付アーム(1m)、取付金具
スクロールすることができます
| 対象放射計 |
放射収支計 |
| 材料 | ステンレス |
| 大きさ | 25φx1000mm |
CHF-SRA01用アーム
スクロールすることができます
| 対象放射計 |
アルベドメータ |
| 材料 | ステンレス |
| 大きさ | 25φx1000mm L字型 |
