ISO9060:2018 の各Class全天日射計を取りそろえています。CHF-SR05-D2A2はClassCの日射計で、経済的なセンサーです。CHF-SR20-D2はClassAの標準日射計です。ケーブルはコネクターになっています
出力は、計装用の4-20mAです。
ラインナップ
CHF-SR20-D2
(4-20mA出力付属)
2重ガラスドーム

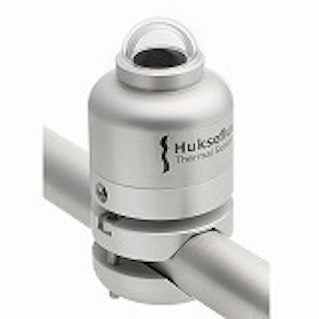

CHF-SR05-D2A2
デジタル/アナログ両方標準装備
記録
日射計の記録は通常平均か積算してMJの単位で記録します。
例)1時間の平均日射量(W/m2)*3600秒*10^-6=1時間の積算日射量(MJ/m2)
電圧-MJ換算方法
精度良く記録するならC-CR800/C-CR1000
安価に記録するのであれば、小型ロガー(平均可能)
仕様
スクロールすることができます
| 型式 | CHF-SR20-D2 (4-20mA) |
CHF-SR05-D2A2 | ||||
| 主な目的・特徴 |
研究目的 重要観測所 比較用準器 Modbus出力有 |
産業用 Modbus出力有 |
||||
| イメージ | |
 |
||||
| ISOクラス | ClassA ★★★ |
ClassC ★ |
||||
| 感度 | 標準器の仕様を参照 | |||||
| 1 応答時間(95%) | ||||||
| 2a ゼロオフセット赤外放射依存(200W/m2) | ||||||
| 2b ゼロオフセット 温度依存(5K/hr) | ||||||
| 3a 非安定性 (経年変化) |
||||||
| 3b 非直線性 (100-1000W/m2) |
||||||
| 3c 方向応答特性 (ビーム放射に対して) |
||||||
| 3d 波長選択特性 | ||||||
| 3e 温度応答特性 (-10～40℃レンジ) |
||||||
| 3f 傾斜応答特性 | ||||||
| 測定範囲(W/m2) | ||||||
| 内部抵抗 | ||||||
| 標準出力レンジ | 4-20mA/1.6kW/m2 Modbus(RS-485) |
4-20mA/1.6kW/m2 Modbus(TTL) |
||||
| 信号電源 | 5.5-40VDC、2線式 (ヒーターとは別途) |
5-30VDC、2線式 | ||||
| 負荷抵抗 (線抵抗を含むので注意) |
≦(供給電圧V-5.5)/0.02 max925Ω@24V、max325Ω@12V |
≦(供給電圧V-5)/0.02 max950Ω@24V、max350Ω@12V |
||||
| ヒーター | – | – | ||||
| 温度センサー | Pt100 ClassA | – | ||||
| ガラスドーム | 二重 | 一重 | ||||
| 大きさ | 150φx85Hmm | 56φx 70h mm | ||||
| 視野角 | 180度 | |||||
| 動作温度 | -40～+80℃ | |||||
| 材料 | アルマイト | |||||
| 波長範囲 | 285-3000 nm | |||||

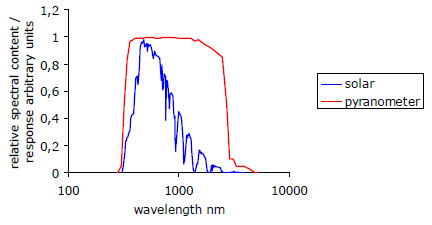

 波長吸収特性 |
||||||
| キャリブレーション | WRR ISO 9847準拠 2年毎の再キャリブレーションを推奨 |
|||||
| ケーブル | 10m(600g) 5.3φ 適用ケーブル径:6.5mmφ |
10m(600g) 4.8φ 適用ケーブル径:6.5mmφ |
||||
| その他 | Pt100温度センサー・ ヒーター内蔵(露、霜防止) |
– |
||||
| 温度補正式付属 方向エラーデータ付属 |
||||||
仕様書ダウンロード
カタログ ダウンロード
電流計測について
電流信号を出力する変換器には、4線式と2線式があります。
スクロールすることができます

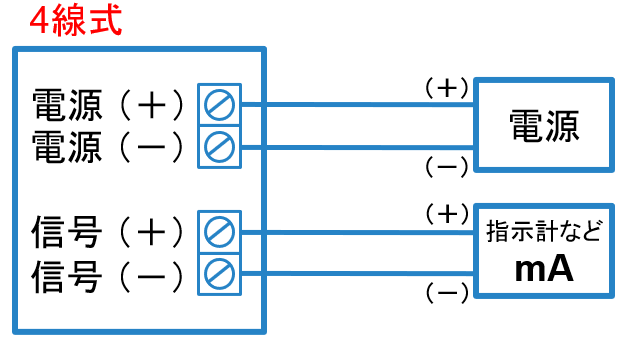

| 4線式 | 2線式 |
 |
 |
| 4線式では、電源2線と信号2線が分かれています | 2線式では、供給電源の消費電流がそのまま電流信号(4～20mAなど)になります。 |
| ※ <注意>端子の並び方、呼び方は機種によって異なります。 | |
サイズ
CHF-SR05-D2A2
CHF-SR20-D2 (4-20mA出力)
