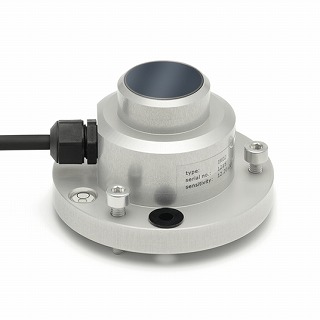

CHF-IR02
赤外放射計(IR02)

▼ドキュメントダウンロード

価格表を見る

概要
関連製品
仕様

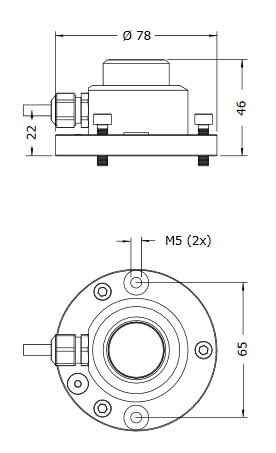

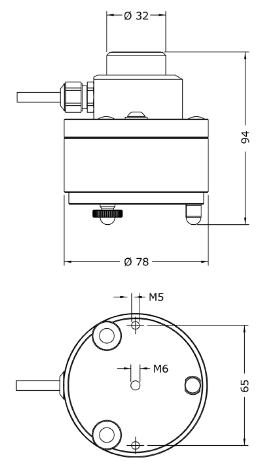

サイズ

概要

CHF-IR02は、長波放射(赤外放射)を測定するためのものです。

地表面の放射は、大きく以下の2つに分けることができます。
短波放射:太陽光による入射光および地表面におけるその反射光
長波放射:地球と大気からの赤外放射光

CHF-IR02、長波放射(赤外放射)のみをフィルターを通すことにより測定します。ヒータがついているので、結露を防止して夜間の長波放射(赤外放射)も正確に測定することができます。

その他の特徴

遮光カバー(オプション)

記録

日射計の記録は通常平均か積算してMJの単位で記録します。
例)1時間の平均日射量(W/m2)*3600秒*10^-6=1時間の積算日射量(MJ/m2)

精度良く記録するならC-CR800/C-CR1000X
ボディー温度の補正が必要なので、Ptを計測する必要があります

赤外放射量についての解説はこちら

仕様

スクロールすることができます

型式	CHF-IR02
イメージ
クラス	普及型　★
応答速度(95%)	18sec
経年変化	<±1%
感度(代表値)	15 μV/(W/m2)
出力レンジ	±7.5mV/(W/m2)
測定範囲	-300～ +300W/m2
感度の温度依存性 (-10～+40℃)	<±3%
非直線性 (100-300W/m2)	<±2.5%
経年変化	<±1%/year
ゼロオフセット温度依存(5K/hr)	<±4W/m2
ゼロオフセット日射依存 (1000W/m2)	<15W/m2
傾斜応答特性	<±2% (0-90°@300W/m2)
内部抵抗	100～400Ω
温度	Pt100
ヒータ	1.5Watt@12VDC ヒータ抵抗95Ω
大きさ	78φx46h mm
本体重量	約0.4kg
視野角	150度
動作温度	-40～+80℃
材料	アルミニウム
波長範囲	4.5 – 40 um 4500 – 40,000nm
キャリブレーション	国際標準　ITS-90 2年ごとの再キャリブレーションを推奨

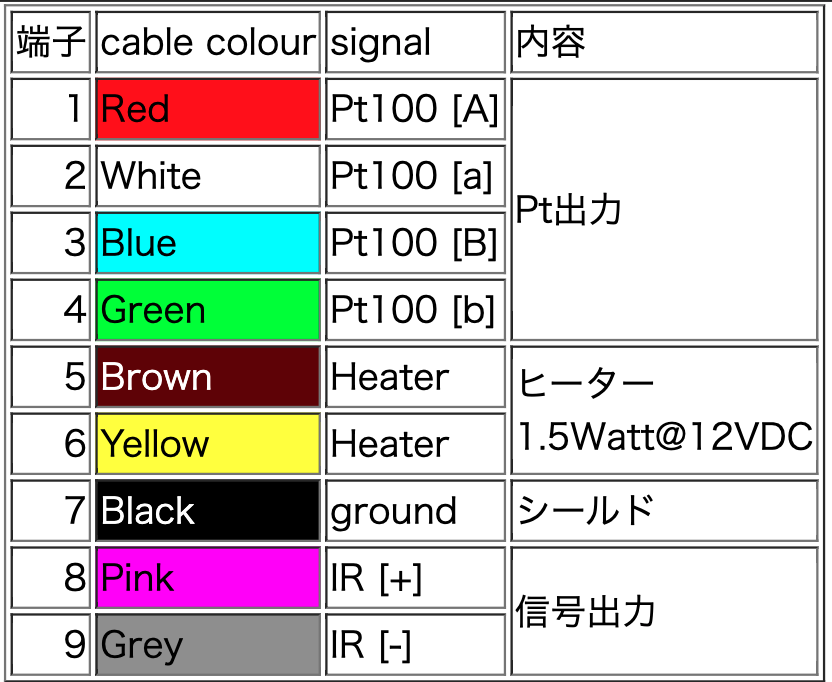

配線
ケーブル	10m
オプション	遮光カバー

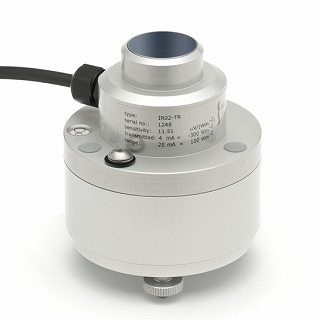

	電流出力 CHF-IR02-TR (4-20mA出力)
