CSA-MN05-8

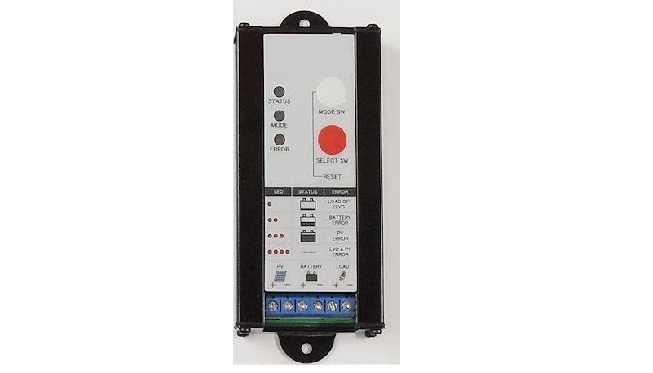

チャージコントローラー(CSA-MN05-8)
▼ドキュメントダウンロード
概要
PWM充電により、発生ガス量を最小限に抑えつつ、バッテリーの完全充電を行います。 密閉型と非密閉型のバッテリーに対応しておりますので、バッテリーの種類に応じた適切な充電電圧制御が可能です。 本体に温度センサーを内蔵しており、自動で充電電圧を温度補正します。周囲温度-20℃から60℃の広い範囲にわたって使えます。
(注意)このチャージコントローラは自己消費電力がありますので、電源供給がない場合にも、蓄電池電力を消費します。
特徴
- 8.5Aの大容量
- 逆接続保護回路。
- 自己消費電流世界最小クラス 1mA。
- 過放電バッテリーへのリカバリー充電機能。
- 安心の国内設計。
- 新しい縦型のコントローラ。
大容量、より広温度範囲にはこちら
自己消費電力0の充電コントローラー C-PS100/CH100はこちら
太陽電池パネルはこちら
仕様
スクロールすることができます
| 型式 | CSA-MN05-8 |
| 制御機能 | 充放電 |
| システム電圧 | 12Vdc |
| 最大入力電圧 | 25Vdc |
| 太陽電池入力電流 | 8.5A |
| 負荷電流 | 8.5A |
| 充電方式 | PWM |
| 充電電圧 | シール型:14.1V/ 非密閉型:14.4V |
| AGM:14.3V /ゲル型:14.0V | |
| 負荷遮断電圧 | 11.5V |
| 負荷再接続電圧 | 12.5V |
| 動作モード | RateTimer/Dusk to Dawn |
| Normal Timer/Night Light OFF | |
| バッテリータイプ | AGM、シール型、非密閉型、ゲル型 |
| 周囲温度範囲 | -20～60℃ |
| 温度補正 | -30mV/℃ |
| 自己消費電流 | 1mA以下 |
| 寸法 | 20×50×120(mm) |
| 重量 | 105g |
