C-SS6L/10L/20L

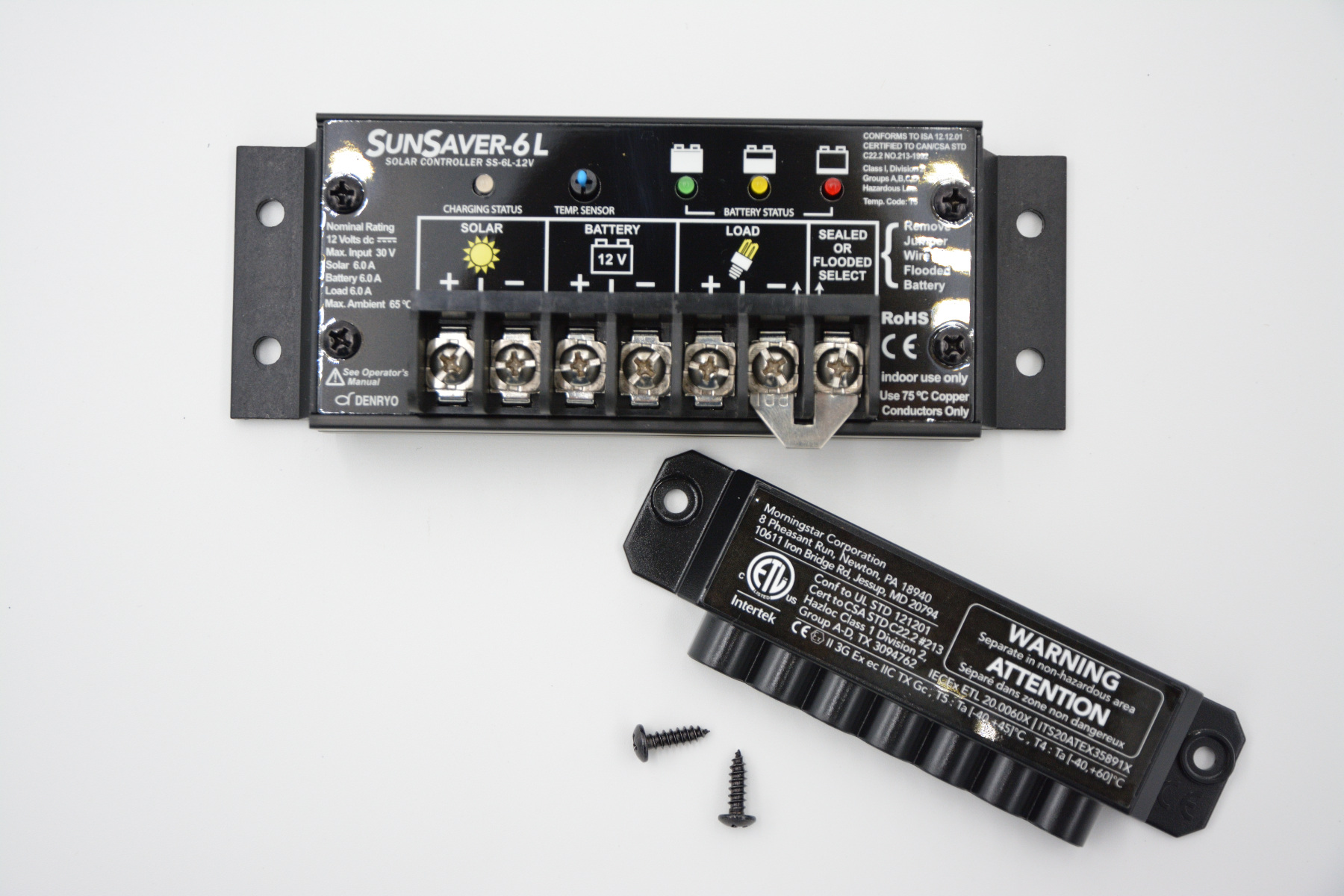

チャージコントローラー(C-SS6L/10L/20L)
▼ドキュメントダウンロード
概要
PWM充電により、発生ガス量を最小限に抑えつつ、バッテリーの完全充電を行います。ソリッドステート構造ですので充電中も静かです。 密閉型と非密閉型のバッテリーに対応しておりますので、バッテリーの種類に応じた適切な充電電圧制御が可能です。 本体に温度センサーを内蔵しており、自動で充電電圧を温度補正します。周囲温度-40℃から85℃の広い範囲にわたって使えますので、寒冷地や比較的高温となる制御盤内への設置も安心です。表面実装部品を採用しており、さらに防湿処理が施されているため、耐候性にもすぐれています。ネジで本体を固定するためのリブがついておりますし、端子台にも大型ターミナルを採用していますので、取付工事、結線工事が楽に出来ます。本体はコンパクトな薄型ですので、設置スペースを最小限に抑えておりますので、システム部品としてつかいやすく、様々な分野での産業用小型ソーラーシステムで利用されています。必要にして十分な機能を備えて、余分なものを一切廃した作りになっておりますので、コストパフォーマンスとベース効率に優れたチャージコントローラーです。
(注意)このチャージコントローラは自己消費電力がありますので、電源供給がない場合にも、蓄電池電力を消費します。
自己消費電力0の充電コントローラー C-PS150/CH150はこちら
太陽電池パネルはこちら
仕様
スクロールすることができます
| C-SS6L | C-SS10L | C-SS20L | |
| 制御機能 | 充放電制御 | 充放電制御 | 充放電制御 |
| システム電圧 | 12VDC | 12VDC | 12VDC |
| 最大入力電圧 | 30VDC | 30V | 30V |
| 太陽電池入力電流 | 6A | 10A | 20A |
| 負荷電流 | 6A | 10A | 20A |
| 充電方式 | PWM | PWN | PWN |
| 充電電圧 | 14.1V/14.4V | 14.1V/14.4V | 14.1V/14.4V |
| 負荷遮断電圧(LVD) | 11.5V | 11.5V | 11.5V |
| 負荷再接続電圧 | 12.6V | 12.6V | 12.6V |
| 周囲温度範囲 | ―40～85℃ | ―40～85℃ | ―40～85℃ |
| 自己消費電流 | 4.3～6.6mA | 6～10mA | 6～10mA |
| 温度補正 | 本体内蔵(-28mV/℃) | 本体内蔵(-28mV/℃) | 本体内蔵(-28mV/℃) |
| 寸法(mm) | 152×55×34 | 152×55×34 | 152×55×34 |
| 重量 | 230g | 230g | 230g |
