C-SC115
メモリーモジュール

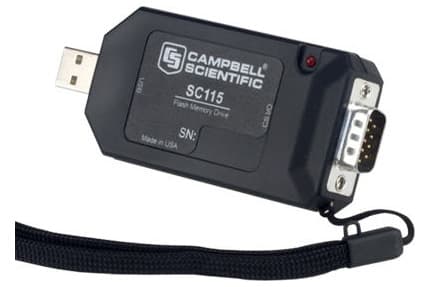

C-SC115メモリーモジュール

PCへ←USB■CS/IO→ロガーへ

現場でのデータ回収・大容量メモリー目的としたメモリーモジュールです。CSI/Oポートに接続して、C-CR800などのデータロガーからデータを回収、PCにはUSB接続してデータを転送します。
データロガーのCSI/Oポートに接続するだけなので、誰にでもデータ回収ができます。　現場にPCを持って行かなくてもデータの回収作業が可能なので、悪天候下でもデータの回収が容易に可能です。

回収用以外に、データ保存拡張用外部メモリーとしても使用可能です。

また、このモジュールをPCのUSBポートに接続して、PCとロガー間の通信インターフェースケーブルとしても利用可能です。

• 大容量データ保存先として(各ロガー)
• CR800などの外部記憶として
• 現場でのデータ回収用として
• PCの使用できない厳しい環境下
• または、PCの予備として
• 多地点のデータ回収用として
• PCのUSB通信ターフェースとして
• CFカードとメモリーモジュール二重のデータ回収が可能

• LED点滅中にはロガーから抜かないで下さい
• プログラム中に出力命令が必要です(TableFile)

指定レコード数でファイルを作成
指定インターバルでファイルを作成(μs～日)

内部メモリーよりもメモリーモジュールの方がデータ転送速度は遅いので、注意を要する。
高速サンプル時にデータを書き込む場合、Skipped Scanが発生しないよう注意する。
PipeLineモードでバッファーを設定して書き込んだりする
CFカードから、メモリーモジュールへのデータ転送速度は更に遅い。
CFカードと共存して使用する場合、回収時にCFカードからメモリーモジュールにデータが転送されて、
大容量の場合かなり時間がかかることがある。
本体にないデータは、CFカードから転送される。
多地点データ回収の場合、TableFileのファイル名が重ならないようにする。

高速サンプル、大量のデータの場合:据置記録モードで利用を推奨(データ回収時に交換)
低速サンプルまたは少量データの場合:データ回収モードでもOK

DataTable (Test,1,-1)
　　DataInterval (0,0,Sec,0)
　　TableFile ("USB:TestA",8,-1,0,0,Min,Outstat,LastFileName) 　
　　Minimum (1,Batt_Volt,FP2,0,False)
　　Sample (1,Int_Temp,FP2)
EndTable
BeginProg
　　Scan( 1,Sec,10,0)
　　　　PanelTemp (Int_Temp,0)
　　　　 Battery (Batt_Volt)
　　　　CallTable Test
　　Next Scan
EndProg

この例では、以下のようにファイルが作成されます。

DataTable (Test,1,-1)
　　DataInterval (0,0,Sec,0)
　　TableFile ("USB:TestA",8,-1,0,1,Hr,Outstat,LastFileName)
　　Minimum (1,Batt_Volt,FP2,0,False)
　　Sample (1,Int_Temp,FP2)
EndTable
BeginProg
　　Scan( 1,Sec,10,0)
　　　　PanelTemp (Int_Temp,0)
　　　　 Battery (Batt_Volt)
　　　　CallTable Test
　　Next Scan
EndProg
