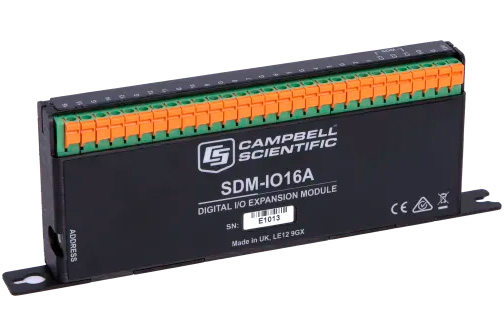

C-SDM-IO16A
16ch拡張I/Oコントロールポート
▼ドキュメントダウンロード
概要
C-CR1000X, 1000, 6 などの 0-5Vコントロールポートを拡張するものです。100mAの電流が可能なので、小容量のリレーなども駆動可能です。
16台のC-SDM-IO16Aを増設することにより、合計256台のコントロールポートを制御および計測できます。
状態(0/5V)、パルス計測、周波数計測、状態変化割込などの計測および各ポートの制御が可能です。
仕様
スクロールすることができます
| I/F | SDM | |
| 出力 | 電圧 | ON/Hi 5V(>4.5V) OFF/Low 0V(<0.1V) |
| 出力シンク電流 | 8.6mV/5V | |
| 出力ソース電流 | 42mA/3V 133mA(G短絡の場合) |
|
| 最大合計出力電流 | 12V電源に依存 | |
| 入力 | 電圧 | ON/Hi >4V OFF/Low <1V |
| 保護 | 入力側-0.6Vと ±5.6V が33Ωでクランプされている | |
| インピーダンス | +5V 100Ω | |
| パルス入力 | 最大周波数 | 2kHz (チャタリング防止offにて) 150Hz(チャタリング防止on) |
| 最低周波数 | 0Hz | |
| パルス幅 | 244μs | |
| チャタリング防止 (debounce mode) |
チャタリング防止幅が設定可能 初期設定 3.17ms |
|
| 内部クロック精度 | ±0.01%以内 | |
| 最大インターバル | 4096sec(1024sec high-speed mode) | |
| 電源 | 9～18VDC | |
| 消費電流動作時 | 代表値 600μA(全port Hi 負荷なし) 最大 3mA(全ch パルス計測) |
|
| 動作環境 | -40～+70℃ | |
| 大きさ | 188L×64H×22Dmm 175g | |
| 最大ケーブル長 | 6m | |
