特徴

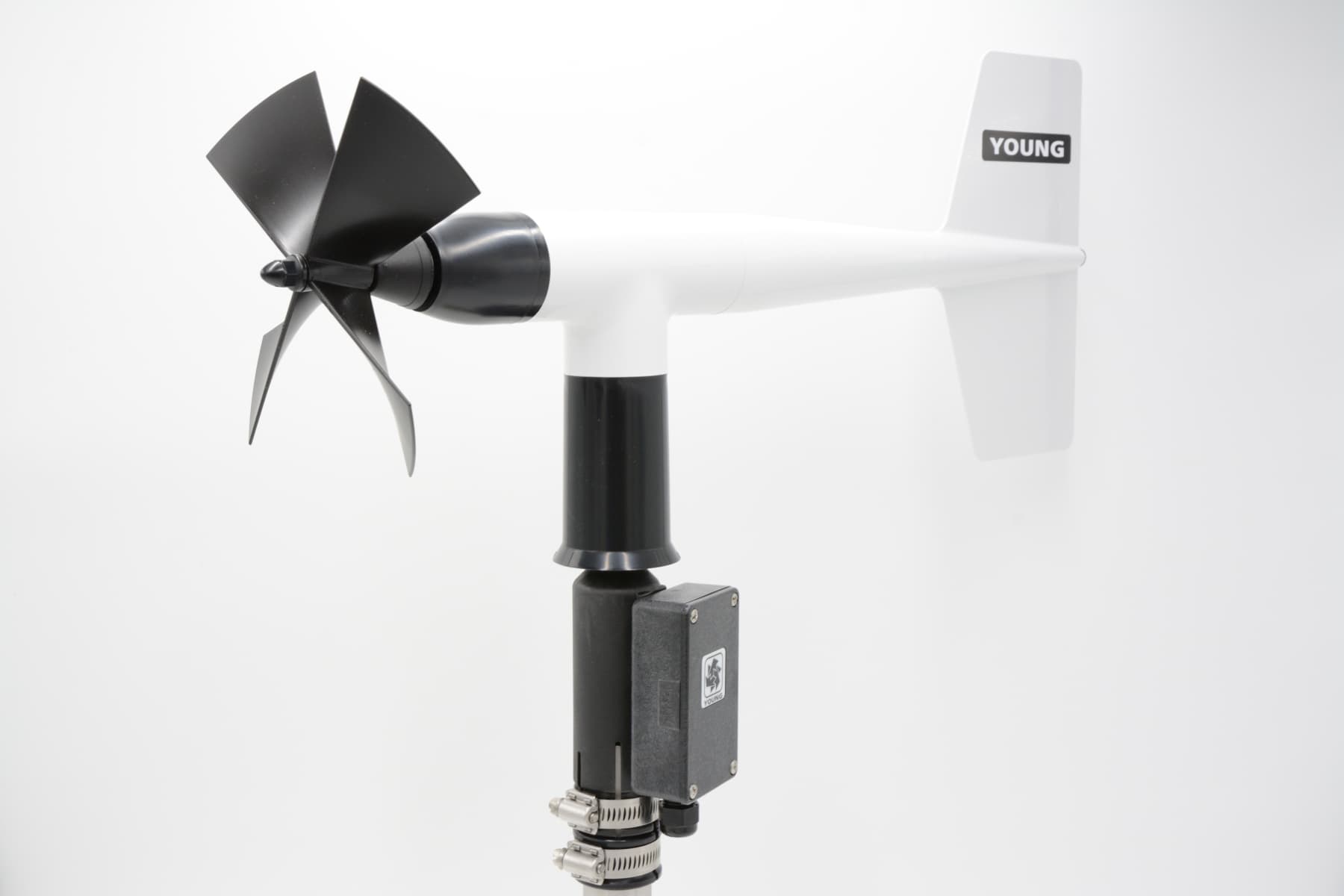

・CYG-5108/5103風速計、ケーブル(10m)、データロガー、電源がセットになっており、購入後即、現地で使用開始できます。
・内部メモリーに記録(CSV)
・PCによるデータ回収(ソフトは付属)
・気温・湿度など追加可能(オプション)
・通信装置を加えてテレメータ化することも可能
ボックス前面にソーラーパネルが
ついているので、設置の手間がありません。
(写真はボックス取付例です)

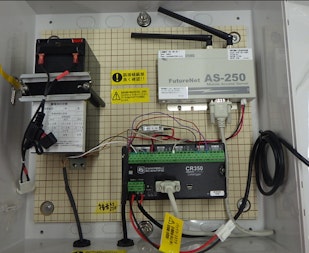

内部は、C-CR300と鉛電池のみ
とシンプルな構造
概要
・測定データは内部メモリーに記録されます。風速計測では、ソーラーを主電源として長期間記録が行えます。データの回収はノートPCで行います。
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。
・通信は、2.4GHz無線通信などに対応
仕様
スクロールすることができます
| 風向風速計 センサー部 センサーの 詳細仕様はこちら |
型 式 | 風速 | 風向 | |||
| 型式 | CYG-5103 | CYG-5305 | CYG-3002 | – | ||

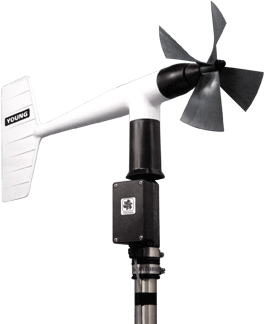

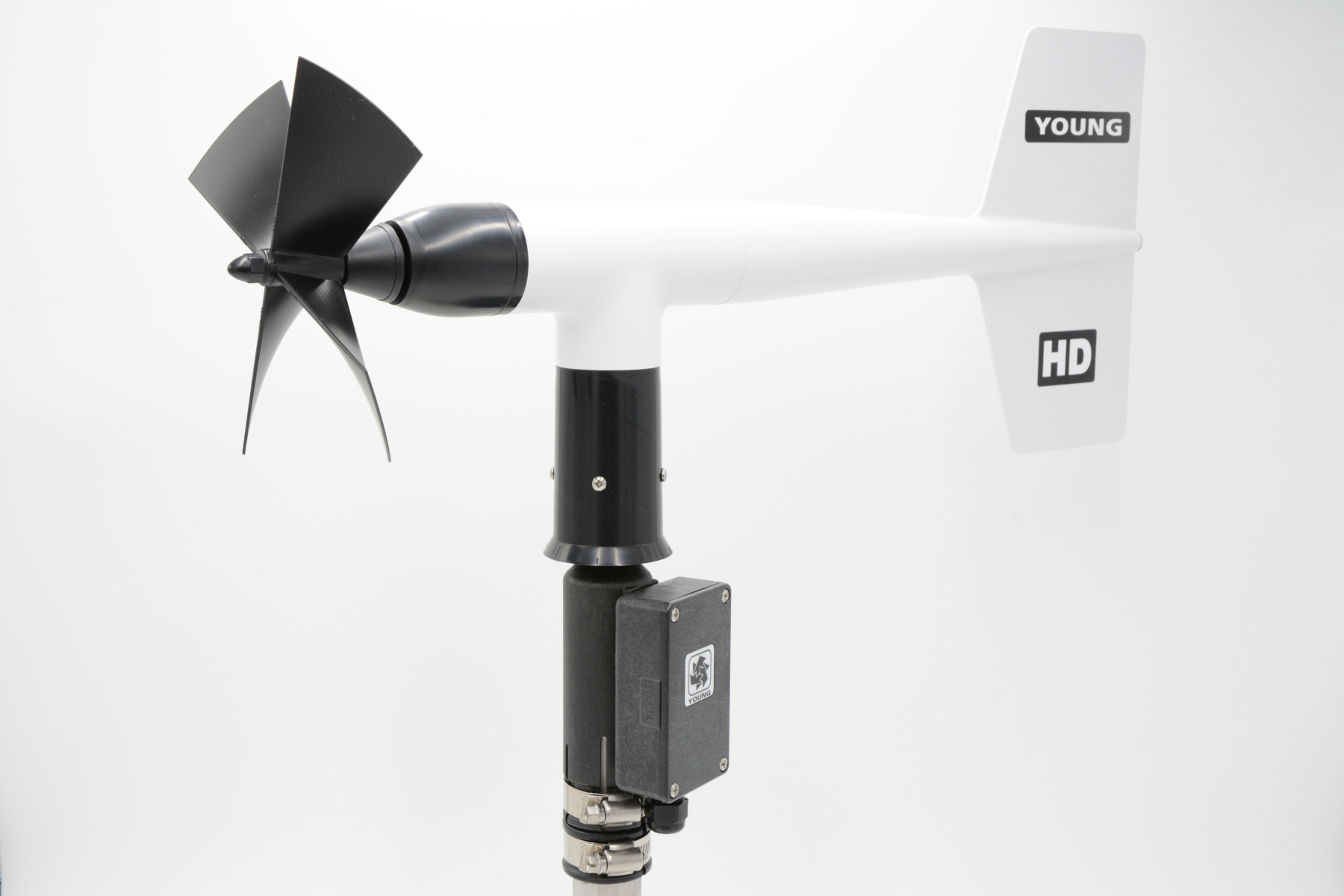

| 外観 |  |
 |
 |
 |
– | |
| 特 徴 | 耐久性あり | 経済的 | 微風・アセス | 安価 | ||
| 検定 | あり | – | ||||
| 測定レンジ | 0-100m/s | 0-50m/s | 0-40m/s | 機械的 0-360° 電気的 0-355° |
||
| 起動風速 | 1.0m/s | 0.4m/s | 1.1m/s | 0.4-1.0m/s | ||
| 耐 風 速 | 100m/s | 50m/s | 40m/s | – | ||
| 距離常数 | 2.7m(63%) | 2.1m | 2.3m | |||
| 測定方法 | 周波数 | ポテンショ メーター |
||||
| 精 度 | 0.3m/s | 0.5m/s | ±3deg | |||
| プロペラ直径 | 18cm | 20cm | カップ直径12cm | - | ||
| 大 き さ 重量 |
37H* 55Lcm 1Kg |
38H* 65 Lcm 0.7Kg |
32H*40cm 0.6Kg |
– | ||
| 動作温度 取付方法 |
-50～+50℃ |
|||||
| ロガー部 ロガーの詳細はこちら |
ロガー型式 | C-CR300 | ||||
| 測定分解能 | 24bitA/D | |||||
|
測定、保存間隔 (変更可能) |
サンプリング | 3秒 | ||||
| 保存 | 10分 | |||||
| 設定 | 時計、インターバルなどの設定はPCにて行う | |||||
| ソーラーパネル | 12V系5W | |||||
| 電 源 | 7Ah鉛蓄電池 | |||||
| データの記録内容 | CSVテキストファイル(カンマ区切り) | |||||
| 例) 2005/10/15 11:10, 1, 639, 1234, 6.57 | ||||||
| 年/月/日 時:分:秒 RecNo. ,平均風速、単位ベクトル平均風向、最大瞬間風速、起時、標準偏差、電圧 | ||||||
| 入力ch数 | アナログ DIFF 3ch / SE 6ch、電流2ch SW Pulse 3ch, SDI 1ch DIO:C1,C2 |
|||||
| 内部メモリー | DATAメモリー(フラッシュ) 30MB flash | |||||
| 記録期間 | 1年以上(10分インターバル保存) | |||||
| 動作環境 | -40～+70℃ | |||||
| ケーブル接続 | 端子台 | |||||
| 大きさ | 300W×300H×140Dmm | |||||
| データ回収 | PC Win 7/10 上で動作のPC400ソフトなど USB接続 |
|||||
| セット付属品 | 風向風速計(CYG-5103または5108) ケーブル:10m(10m以上はオプション) データロガー 鉛蓄電池(7Ah) ソーラーパネル(5W) プラスチック収納箱(単管クランプ付) 取扱説明書 ソフトウェアー(CD) |
|||||
| オプション | 気温センサー、シェルター、 ケーブル延長、 気象庁検定 |
|||||
