CPK-WaterL-2
簡易水位計テレメパック

▼ドキュメントダウンロード

特徴
概要
仕様

スクロールすることができます

水位・雨量監視状況
地点:サンプル
——————
8月12日14時現在
——————
10分:1.23m 0.5mm
時間 :1.22m 1.5mm
日:1.20m 5.0mm

特徴

・低コストで、水位(雨量)テレメータ(遠隔監視)が可能になります。
・水位計(水深10m)　、ケーブル(20m)、データロガー、電源がセットになっており、購入後即、現地で使用開始できます。

・信頼性、拡張性の高いデータロガーでの計測
・内部メモリーに記録 (CSV)
・データはHPで監視または、クラウドよりダウンロード可能
・設置用は別途
・警報値に達するとメール発報が可能です(オプション)
・雨量、気温・湿度など追加可能(オプション)

注意)
　・南向きで、1日の日照時間が冬でも3時間以上ある場所に設置して下さい

ボックス前面にソーラーパネルがついているので、設置の手間がありません。(写真はボックス取付例です)

内部は、C-CR300と鉛電池のみとシンプルな構造

概要

・測定データは内部メモリーに記録されます。計測では、ソーラーを主電源として長期間記録・通信が行えます
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。
・通信は、LTE回線、2.4GHz無線通信などに対応

仕様

スクロールすることができます

水位計センサー部詳しい仕様はこちら	型　　式	CWG-H10-C20
	特　　長	電流出力・耐ノイズ
	材　　　質	ステンレス316L
	測定水深	10m
	電　　　源	9-33VDC
	出　　　力	4-20mADC/0-10mH2O　(2線式)
	精　　　度	±0.1%FS
	長期安定性	±0.2%FS/年
	耐圧力	3bar(1-5mH2O)　3倍(5mH2O以上)
	補償温度範囲使用温度範囲	-5～+50℃　(凍結しないこと)
	温度特性(zero)	1-5mH2O :　<±0.06%FS 5-10mH2O :　<±0.03%FS
	温度特性(span)	<±0.015%FS
	防水性	IP68
	大きさ重量	108L×24mmφ 145g
	ケーブル長さ	20m
	結線	白:+Vin 黄:GND

ロガー部ロガーの詳細はこちら	ロガー型式	C-CR300
	測定分解能	24bitA/D
	測定、保存間隔	サンプリング	3秒～10分 (センサーによる)
		保存	基本10分出荷時に設定可能
	設定	時計、インターバルなどの設定はPCにて行う
	ソーラーパネル	12V系5-10W
	電　　源	7Ah鉛蓄電池
	データの記録内容	CSVテキストファイル(カンマ区切り)
		年/月/日　時:分:秒 RecNo.、データ、内部温度、電圧
	入力ch数	アナログ DIFF 3ch / SE 6ch、電流2ch SW Pulse 3ch, SDI 1ch DIO:C1,C2
	内部メモリー	DATAメモリー(フラッシュ)　30MB flash
	記録期間	それぞれの仕様書をご覧下さい通常1年以上
	動作環境	-40～+70℃
	ケーブル接続	端子台
	大きさ	200W×300H×140Dmm
	データ回収	PC　Win 7/10 上で動作のPC400ソフトなど USB接続

セット付属品		水位計(CWG-H10-C20) ケーブル:20m データロガー鉛蓄電池(7Ah) ソーラーパネル(5W) プラスチック収納箱(単管クランプ付) 取扱説明書ソフトウェアー(CD)
通信オプション　　無線通信		2.4GHz無線通信ネットワーク
オプション雨量計気温センサー		雨量計、気温センサー、シェルター、ケーブル延長

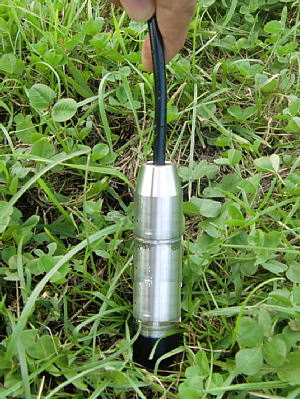

水位センサー形状
		だく度、水位　設置例
