CPK-WaterL
水位ロガーパック

▼ドキュメントダウンロード

価格表を見る

特徴
概要
仕様

特徴

・水位計(水深10m)　、ケーブル(20m)、データロガー、電源がセットになっており、購入後即、現地で使用開始できます。
・内部メモリーに記録(CSV)
・PCによるデータ回収(ソフトは付属)
・気温・湿度など追加可能(オプション)
・通信装置を加えてテレメータ化することも可能

ボックス前面にソーラーパネルがついているので、設置の手間がありません。(写真はボックス取付例です)

内部は、C-CR300と鉛電池のみとシンプルな構造

概要

・測定データは内部メモリーに記録されます。計測では、ソーラーを主電源として長期間記録が行えます。データの回収はノートPCで行います。
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。
・通信は、2.4GHz無線通信などに対応

仕様

スクロールすることができます

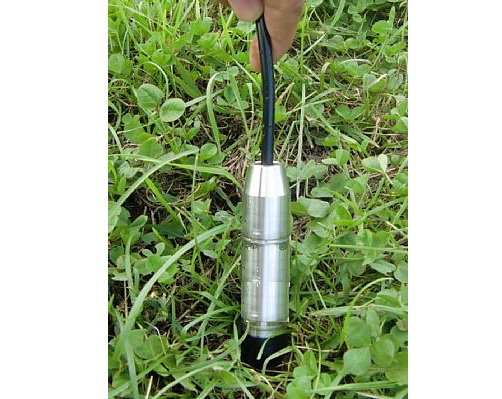

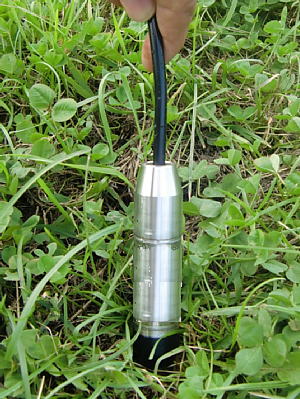

水位計センサー部詳しい仕様はこちら	型　　式	CWG-H10-C20
	特　　長	電流出力・耐ノイズ
	材　　　質	ステンレス316L
	測定水深	10m
	電　　　源	9-33VDC
	出　　　力	4-20mADC/0-10mH2O　(2線式)
	精　　　度	±0.1%FS
	長期安定性	±0.2%FS/年
	耐圧力	3bar(1-5mH2O)　3倍(5mH2O以上)
	補償温度範囲使用温度範囲	-5～+50℃　(凍結しないこと)
	温度特性(zero)	1-5mH2O :　<±0.06%FS 5-10mH2O :　<±0.03%FS
	温度特性(span)	<±0.015%FS
	防水性	IP68
	大きさ重量	108L×24mmφ 145g
	ケーブル長さ	20m
	結線	白:+Vin 黄:GND

ロガー部ロガーの詳細はこちら	ロガー型式	C-CR300
	測定分解能	24bitA/D
	測定、保存間隔	サンプリング	3秒～10分 (センサーによる)
		保存	基本10分出荷時に設定可能
	設定	時計、インターバルなどの設定はPCにて行う
	ソーラーパネル	12V系5-10W
	電　　源	7Ah鉛蓄電池
	データの記録内容	CSVテキストファイル(カンマ区切り)
		年/月/日　時:分:秒 RecNo.、データ、内部温度、電圧
	入力ch数	アナログ DIFF 3ch / SE 6ch、電流2ch SW Pulse 3ch, SDI 1ch DIO:C1,C2
	内部メモリー	DATAメモリー(フラッシュ)　30MB flash
	記録期間	それぞれの仕様書をご覧下さい通常1年以上
	動作環境	-40～+70℃
	ケーブル接続	端子台
	大きさ	200W×300H×140Dmm
	データ回収	PC　Win 7/10 上で動作のPC400ソフトなど USB接続

セット付属品		水位計(CSTS-ATM.1ST/N-I) ケーブル20m　データロガー　鉛蓄電池(7Ah)　ソーラーパネル(5W)　プラスチック収納箱(単管クランプ付)　取扱説明書　ソフトウェアー(CD)
通信オプション　　無線通信		2.4GHz無線通信ネットワーク

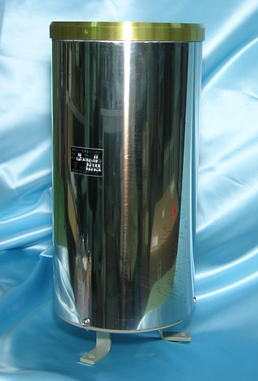

オプション雨量計気温センサー		雨量計気温センサー、シェルターケーブル延長

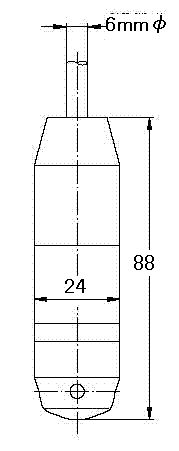

水位センサー形状

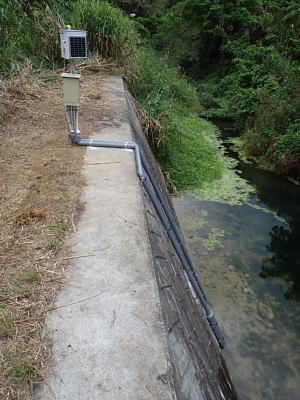

		だく度、水位　設置例
