CPK-Snow
積雪ロガーパック

▼ドキュメントダウンロード

価格表を見る

特徴
概要
仕様

特徴

・超音波方式の積雪深計(ケーブル 15m)、データロガー、電源がセットになっており、購入後即、現地で使用開始できます。
・内部メモリーに記録(CSV)
・PCによるデータ回収(ソフトは付属)
・通信装置を加えてテレメータ化することも可能

ボックス前面にソーラーパネルがついているので、設置の手間がありません。(写真はボックス取付例です)

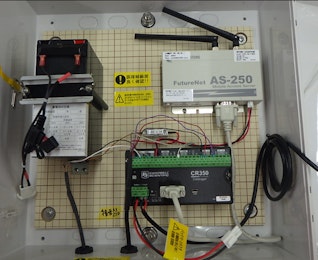

内部は、C-CR300と鉛電池のみとシンプルな構造

概要

・測定データは内部メモリーに記録されます。計測では、ソーラーを主電源として長期間記録が行えます。データの回収はノートPCで行います。
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。
・通信は、2.4GHz無線通信などに対応(オプション)

仕様

スクロールすることができます

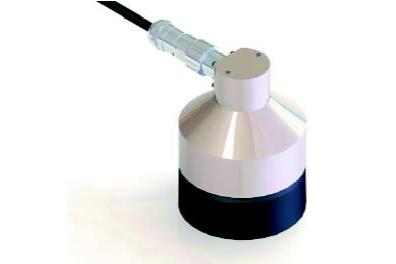

積雪深計センサー部詳しい仕様はこちら	型式	C-SR50A
	電　　　源	9-18VDC　待機時<2.25mA(RS232/485) 待機時<1mA(SDI)　　動作時250mA
	測定時間	1秒以下
	音波周波数	50kHz
	出　　　力	RS-232C,RS-485(1200-38400BPS) SDI-12(Ver1.3)
	自動出力	1-255秒の範囲で、自動出力 (RS-232/485モード)
	測定範囲	0.5～10m
	精　　　度	±1cmまたは、0.4%FS(5mでは2cm)大きい方
	分解能	1mm
	音波受信範囲	約30度
	動作温度範囲	-45～+50℃
	ケーブル長さ	標準15m
	ケーブルの種類	各芯シールドツイストペア、黒ポリウレタン被覆ケーブル
	大きさ	10.1cmH×7.6cmφ　重量0.4kg
	取付金具	C-19517　取付金具(パイプ取り付け用) 対応パイプサイズ(28～43φ

ロガー部ロガーの詳細はこちら	ロガー型式	C-CR300
	測定分解能	24bitA/D
	測定、保存間隔(変更可能)	サンプリング	10分
		保存	基本10分出荷時に設定可能
	設定	時計、インターバルなどの設定はPCにて行う
	ソーラーパネル	12V系5-10W
	電　　源	7Ah鉛蓄電池
	データの記録内容	CSVテキストファイル(カンマ区切り)
		年/月/日　時:分:秒 RecNo.、データ、内部温度、電圧
	入力ch数	アナログ DIFF 3ch / SE 6ch、電流2ch SW Pulse 3ch, SDI 1ch DIO:C1,C2
	内部メモリー	DATAメモリー(フラッシュ)　30MB flash
	記録期間	それぞれの仕様書をご覧下さい通常1年以上
	動作環境	-40～+70℃
	ケーブル接続	端子台
	大きさ	200W×300H×140Dmm
	データ回収	PC　Win 7/10 上で動作のPC400ソフトなど USB接続

セット付属品気温センサーシェルター		積雪深計(C-SR50A) ケーブル:15m 気温用:サーミスタ気温センサー(C-109) ケーブル:7.5m 気温用:シェルター(CYG-41303) データロガー鉛蓄電池(7Ah) ソーラーパネル(5W) プラスチック収納箱(単管クランプ付) 取扱説明書ソフトウェアー(CD)
通信オプション　　無線通信		2.4GHz無線通信ネットワーク
オプション		ケーブル延長

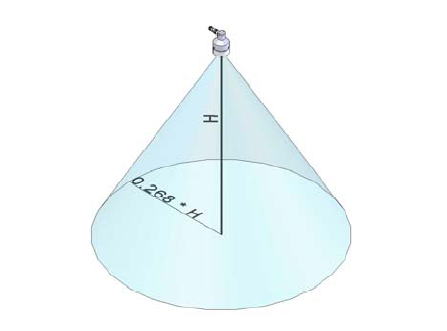

ビーム角度　高さ*0.265以上腕を出す必要有り
