CPK-IRT
放射温度計パック
▼ドキュメントダウンロード
特徴
・赤外放射温度計(取付金具付)と、データロガー、電源、通信がセットになっており、購入後即、現地で使用開始できます。
・内部メモリーに記録(CSV)
ボックス前面にソーラーパネルがついているので、設置の手間がありません。(写真はボックス取付例です)

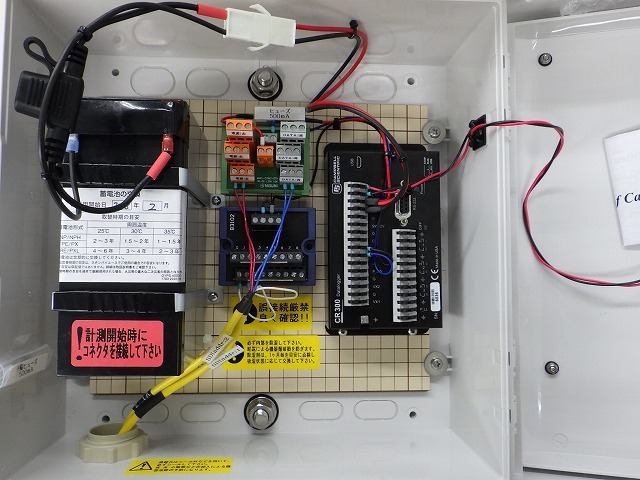

内部は、C-CR300と鉛電池のみとシンプルな構造
概要
・測定データは内部メモリーに記録されます。計測では、ソーラーを主電源として長期間記録が行えます。データの回収はノートPCで行います。
・電池電圧を記録できますので、電源電圧モニターが行えます。
・小型ソーラパネルに充電回路を内蔵していますので、内部はシンプル。電池交換の手間がありません。

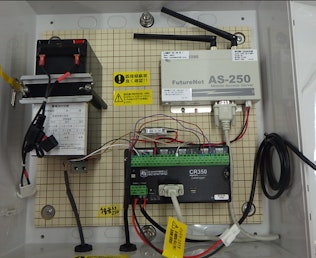

・通信は、2.4GHz無線通信などに対応(オプション)
スクロールすることができます

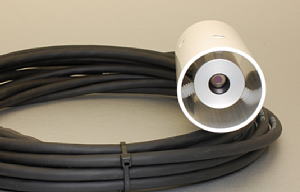

| センサー部 | 名 称 | 赤外放射温度計 | |
| 型 式 | CAP-SI-411 | ||
| 測定波長 | 8～14μm | ||
| 測定範囲 | -40℃～+70℃(精度補償範囲) 上記以外は校正式の範囲をはずれる |
||
| 出 力 | SDI -12 V1.3 出力 | ||

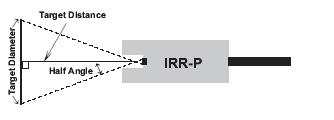

| 最小標的サイズ | 22度(半角)44度(全角) の円錐状(98%視野) 例:80cmφ(1m時) 160cmφ(2m時)  |
||
| 校正の不確かさ (uncertainty of caliblation) 温度差20℃以下の場合 |
-20～65℃:±0.2℃以内 -40～80℃:±0.5℃以内 |
||
| 再 現 性 | ±0.05℃以内 | ||
| 長期安定性 | <2% (ゲルマニウムフィルターが清掃されている条件) | ||
| 放射率 | ユーザーがプログラムで設定 | ||
| 応答時間 | 0.2秒 | ||
| レンズ | ゲルマニウムレンズ | ||
| 使用温度湿度範囲 | 温度:-45～80℃ | ||
| 電 源 | 4.5 to 24 V DC | ||
| 消費電流 | 1.1mA(待機時) 6mA(通信時) |
||
| ケーブル | 標準4.5m×4線シールドツイスト | ||
| 大きさ・重量 | 23φ×60Lmm 190g | ||
| 保 守 | レンズ部分は常に清潔に保つ 汚れた場合は、綿棒などで清掃する |
||
スクロールすることができます
| ロガー部 ロガーの詳細はこちら |
測定分解能 | 24bitA/D | ||
| 測定、保存間隔(変更可能) | サンプリング | 10分 | ||
| 保存 | 基本10分 出荷時に設定可能 |
|||
| 設定 | 時計、インターバルなどの設定はPCにて行う | |||
| ソーラーパネル | 12V系5-10W | |||
| 電 源 | 7Ah鉛蓄電池 | |||
| データの記録内容 | CSVテキストファイル(カンマ区切り) | |||
| 年/月/日 時:分:秒 RecNo.、データ 、内部温度、電圧 | ||||
| 入力ch数 | アナログ DIFF 3ch / SE 6ch、電流2ch SW Pulse 3ch, SDI 1ch DIO:C1,C2 |
|||
| 内部メモリー | DATAメモリー(フラッシュ) 30MB flash | |||
| 記録期間 | それぞれの仕様書をご覧下さい 通常1年以上 |
|||
| 動作環境 | -40～+70℃ | |||
| ケーブル接続 | 端子台 | |||
| 大きさ | 200W×300H×140Dmm | |||
| データ回収 | PC Win 7/10 上で動作のPC400ソフトなど USB接続 |
|||
| セット付属品 |

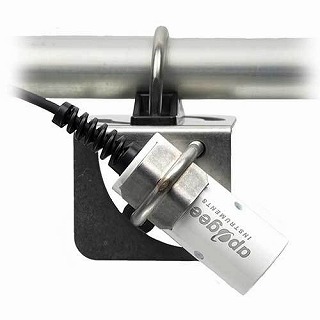

赤外放射温度計 センサ金具(AM220)
|
|||
| セット金具(AM-220) |
|
|||
