CHF-GG01
ガードンゲージ水冷式 高熱流センサー(GG01)
▼ドキュメントダウンロード
概要
CHF-GG01は高レンジ(250、500、1000kW/m2)の水冷式熱(放射)フラックス(熱流)センサーです。 ガードンゲージセンサーは銅と銅合金で構成されておりおり、他のセンサーが燃焼してしまうような高い熱フラックスのレベルでも動作します。
黒色塗装された受光面で、放射と対流の熱流を測定します。熱電堆センサーで測定された信号は熱フラックスに比例した電圧出力となります。
内部にはK熱電対も内蔵されており、本体温度の計測も可能です。
250kW/m2レンジのみ、オプションでサファイアウィンドウを装備することもできます(CHF-GG01-250-SW)。
これにより、熱流束の放射成分のみ(対流成分を除外)測定できます。
特徴
- 250、500、1000kW/m2の高熱流量を測定可能
- ガードンゲージ技術を採用
- 水冷方式
- 高温対応ケーブル
- 出力ケーブルは本体、冷却部より絶縁されています。
ガードンゲージ(Gardon gauge)とは
CHF-GG01は、無酸素で高熱伝導率の銅と、銅とニッケル合金の薄い箔を使用しています。
このセンサーは、発明者のロバート・ガードンにちなんで「ガードンゲージ」と呼ばれています。
この技術の利点は、非常に高い熱流束に耐えられることです。
この種の強制冷却式熱フラックスセンサーは、熱放射環境が厳しいところで動くように設計されています。センサー自体は熱電堆方式のため、電源不要で熱フ ラックスに比例した電圧出力が得られます。センサーは水冷式です。水冷は通常、水道水から供給されます。

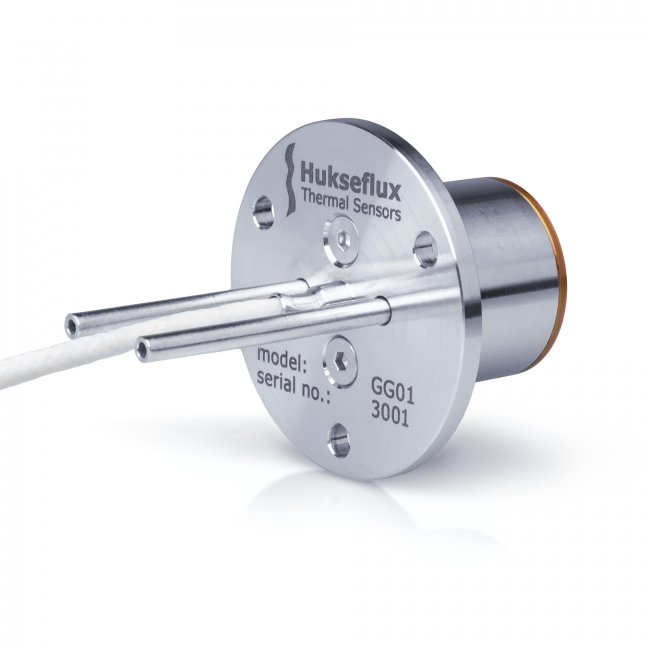

CHF-GG01
高熱流センサー 裏側
センサーケーブル(中央)
水冷パイプ(両端)

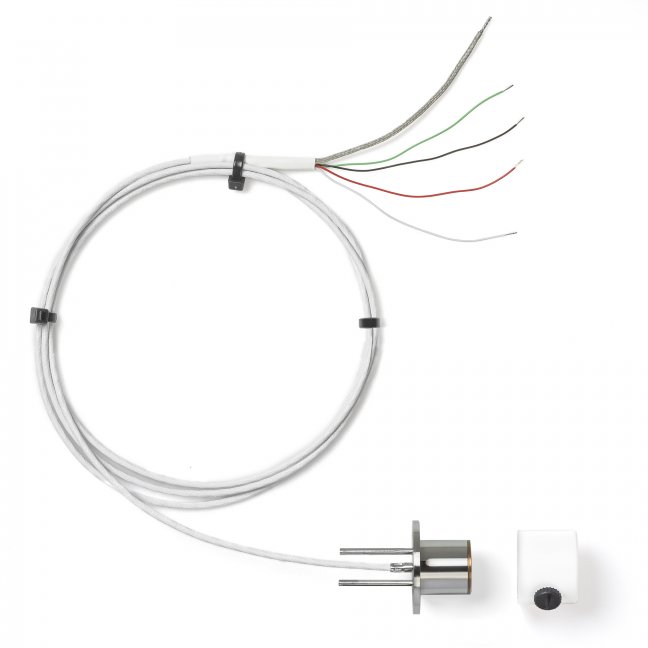

CHF-GG01
高熱流センサー
センサー全体
記録
熱流計の記録は通常平均か積算してJの単位で記録します。
例)1時間の平均熱流量(W/m2*3600秒=1時間の積算熱流量(J/m2)
精度良く、または複数記録するならC-CR300 / C-CR800 / C-CR1000X
安価に記録するのであれば、小型ロガー(平均可能)
仕様
スクロールすることができます
| 型式 | CHF-GG01 | |
| 熱流量測定方式 | 熱電堆 | |
| 出力 | 熱流量、本体温度(K型熱電対)の2ch DC電圧 | |
| 測定範囲 | 0～250、500、1000kWm-2(発注時選択) | |
| 出力範囲 | DC電圧 > 5mV (各測定範囲) | |
| 耐用範囲 | 測定範囲の150% | |
| 応答速度(63%) | 250kWm-2レンジ:0.25秒 | |
| 500kWm-2レンジ:0.2秒 | ||
| 1000kWm-2レンジ:0.1秒 | ||
| 感度(代表値) | 250kWm-2レンジ:24nV/Wm-2 | |
| 500kWm-2レンジ:15nV/Wm-2 | ||
| 1000kWm-2レンジ:8nV/Wm-2 | ||
| 感度大きさ(直径) ※下記図面”x”参照 |
250kWm-2レンジ:6.3mm | |
| 500kWm-2レンジ:5.3mm | ||
| 1000kWm-2レンジ:4.3mm | ||
| 測定波長範囲 | < 50,000 nm | |
| 視野角 | 180 度 | |
| 放射率 | 0.9以上 | |
| 温度依存性 | 0.2%/K | |
| 非直線性 | 250kWm-2レンジ:<2% | |
| 500kWm-2レンジ:<1% | ||
| 1000kWm-2レンジ:<0.5% | ||
| 内部抵抗 | 1.2Ω | |
| 校正 | トレーサビリティ:ITS-90 校正方法:ISO 14934-3 |
|
| 校正の不確かさ | <±6.5%(k=2) | |
| 適用環境 |
気圧:地上大気圧、湿度:0-100%
|
|
| 本体寸法(重量) | 本体:25.4φ×26Lmm(0.5kg) フランジ:外43.85φ×3Tmm |
|
| パイプ部寸法 | 水冷パイプ:外径 6×15L + 33.8Lmm | |
| ケーブル | 高温メタルケーブル 1m x 5mmφ 高温PTFE(テフロン)ケーブル 2m x 4.5mmφ標準 |
|
| 注文時必要情報 | ケーブル長(標準2m) | |
| 内部温度センサー | K熱電堆 | |
| 冷却水 | 温度範囲 | 10℃ ～ +30 ℃ |
| 供給量 | > 50 L/hr(0.014 L/s) 推奨: 100 L/h 通常は水道水利用 | |
| 水冷用チューブ | 内径3mm/外径6mm シリコンチューブ推奨 | |
| オプション | サファイアウィンドウ付(250kWm-2レンジのみ) CHF-GG01-250-SW  熱フラックスの対流成分を除去し、放射成分のみ可能となります |
|

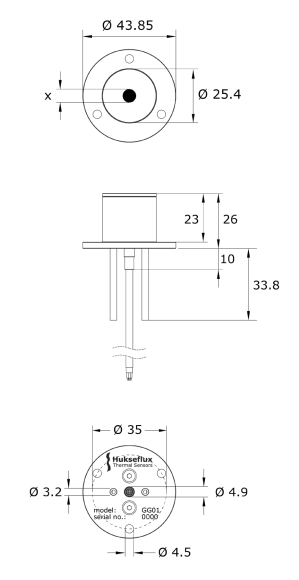

仕様図
CHF-GG01
水冷用チューブ:内径3mmのシリコンチューブ推奨
結線
推奨ロガー
HIOKI 熱流ロガー LR8432
- 熱流センサで熱の量と流れを測定
- 温度・電圧も測定可能
- 測定データをUSBメモリに記録し、手軽にPCに持っていくことができます!長期間に渡る測定は、信頼のCFカードに安心記録!
- アナログ入力10ch絶縁、最高感度10mV
- 全チャネルで10msの最高サンプリングが可能
- 生波形と演算後の波形を2つ同時に記録(熱貫流率などの波形演算)
- ダブルゲージで2本の目盛りを表示可能
HIOKI メモリハイロガー LR8450-01 (無線LAN搭載モデル)
- 無線LAN搭載モデル/直結ユニット,無線ユニット増設で最大330ch
- 圧力など各種センサーの出力電圧を1msサンプリングで測定
- ひずみゲージを直接接続して最速1msサンプリングで測定
- インバータなど高電圧・高周波周辺でも安定測定、ノイズの影響を大幅に低減
- 無線ユニットを使えば信号線の配線長を最短にでき、トラブルを防止
- 無線LAN搭載のロガーを使えば、離れた場所のデータをPCで観測可能
