MIC-100X

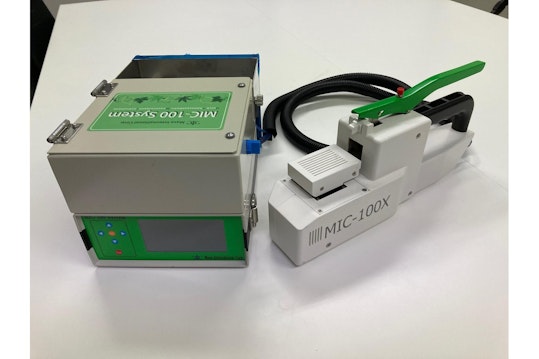

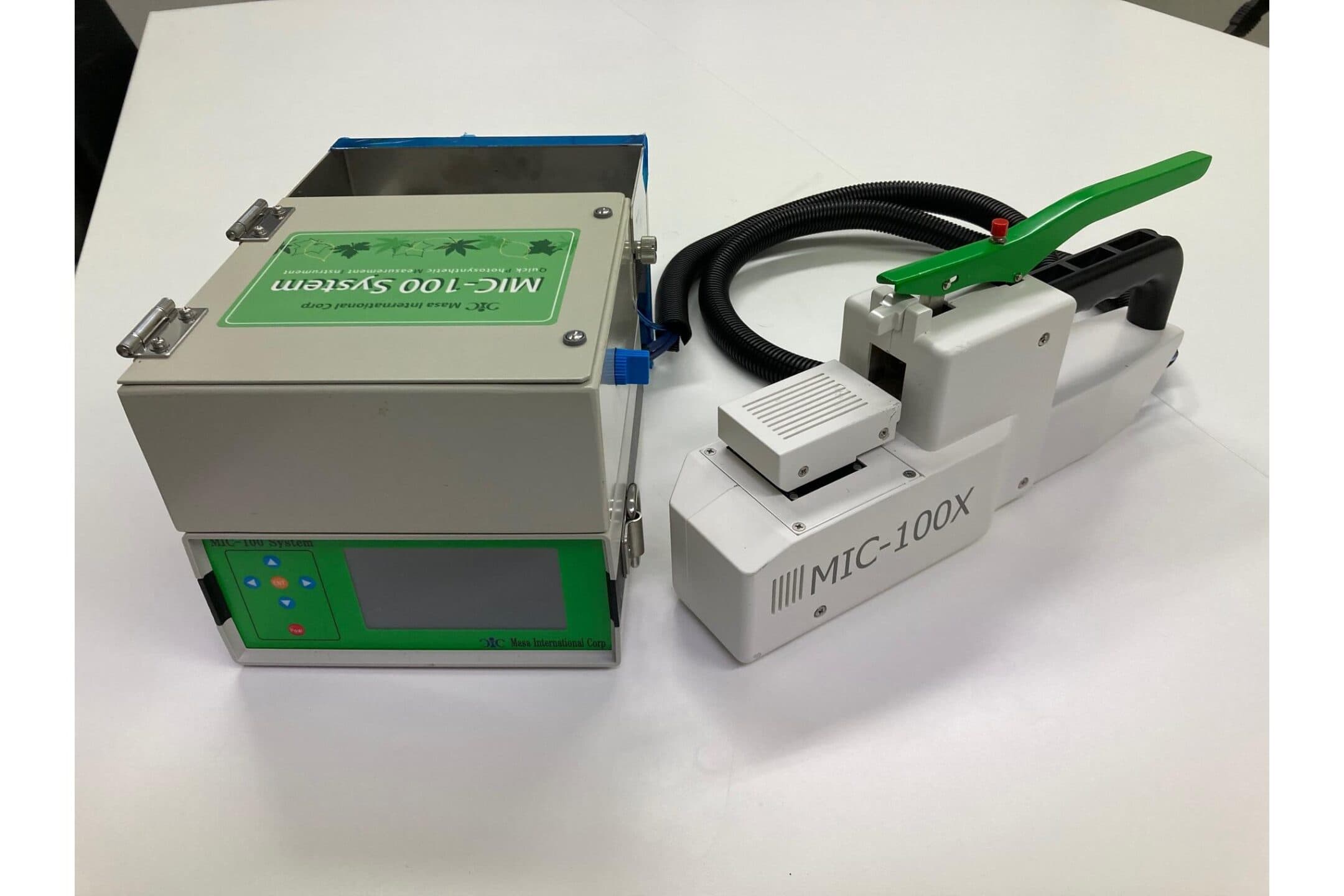

光合成速度高速測定装置(MIC-100X)
携帯型光合成速度測定装置 / Portable Photosynthesis meter
概要(Summary)
MIC-100X光合成速度高速測定装置は、植物葉の光合成能力の測定に特化し、測定時間の高速化を可能にした画期的な装置です。
各種検体比較データの大量収集に最適な装置となってます。測定完了したデータ(CO₂、温度、湿度、演算光合成速度)は、エクセル形式でSDカードに収納されます。SDカードの携帯により、各自のパソコンで自由に解析/編集できます。
【デモ機を用意していますので、別途お問い合わせください。】
特 長 (Features)
1.高速測定(High-speed Measurement)
従来測定器の1/4の実質測定時間(1検体約30秒)を実現しました。植物の評価/測定に適した測定時間内(約4時間程度)で、より多くのデータ収集が可能となりました。また、オートモードにより1枚約20秒での測定も可能となっております。
A photosynthesis rate of leaves can be measured in approximately 30 seconds per sample which is 1/4 of the measuring time compared to conventional measuring systems. This means that you can collect much data in about 4 hours that is suitable duration for measurement and evaluation of plant. A 20-sec measurement is also available with an automated measurement mode.
2.軽量(Lightweight)
従来測定器の約2/3の重量(トータル重量約7kg)を実現しました。圃場測定作業者の負担軽減による高効率化を実現しました。
The unit weigh has been reduced to about only 7 kgs, which is about 2/3 of the weight of conventional measuring instruments. This provides field workers with more effieciency by reducing their burden in fields.
3.安価(Low price)
使用用途を光合成速度の測定に絞り、新測定方法(葉面直下の密閉系リーフチャンバー内に半開放型CO₂センサーを内蔵し、光合成速度を予測演算方式で表示)の採用により大幅なコストダウンを実現しました。
The new measuring method, by focusing its application on measuring a photosynthesis rate, has achieved substantial cost reduction. A semi-open type CO2 sensor (pat, pending) is integrated into a sealed leaf chamber located directly under a leaf surface, and a photosynthesis rate by firecasting calculation is displayed.
仕様(Specification)
スクロールすることができます
|
測定範囲 Range |
CO2 | 0 ～ 1500ppm | ||
|---|---|---|---|---|
|
湿度 Humidity |
10 ～ 90%RH(結露なきこと / No bedewing) | |||
|
温度 Temperature |
10 ～ 50℃ | |||
|
測定モード Measurement mode |
精密測定(マニュアルモード) Accurate measurement (Manual mode) |
|||
|
高速測定(オートモード) High-speed measurement (Automatic mode) |
||||
|
測定葉寸法 Leaf size for measurement |
広葉測定 Broad-leaved |
葉寸法:2cm×3cm 以上 bigger than 2 cm x 3 cm |
||
|
細葉/小葉測定 Thin/little leaf |
葉寸法:2cm×3cm 以下 smaller than 2 cm x 3 cm |
|||
|
測定項目. Measurement item |
光合成速度(A) Photosynthesis rate (A) |
|||
|
400ppm補正光合成速度(A’) Corrected photosynthesis rate equivalent to 400 ppm (A’) |
||||
|
光合成速度測定精度 Accuracy (Photosynthesis rate) |
繰返し性 *1 Repeatability |
±10% 標準偏差 ±3σ ±10% Standard deviation ±3σ |
||
|
チャンバー流量 Chamber flow rate |
測定時 at measuring |
密閉 sealed |
||
|
その他 other |
600 ～ 1000ml/min at 20℃ |
|||
|
サイズ・重量 (標準バッテリー含) Dimension and weight inc. standard battery |
操作部 control part |
W215×D175×H290mm 約4.5kg | ||
|
測定部 measuring part |
W90×D350×H170mm 約2.3kg | |||
|
ケーブル cable |
1.5m 約0.3kg | |||
|
LED人口光源(固定出力) LED artificila source (fixed output) |
白色4個、赤色8個LED使用 4 White LEDs, 8 Red LEDs |
|||
| PPFD:1200μmolm⁻²s⁻¹ *5 | ||||
|
開口部:20mm × 30mm 開口部:20mm × 30mm |
||||
|
表示 Display |
TFT液晶表示 4.3インチ TFT-LCD 4.3 in. |
|||
|
大気補正 Air pressure correction |
なし N/A |
|||
|
使用環境温度 Operating temperature range |
10 ～ 40 ℃ | |||
|
電源及び連続使用時間 Power supply |
標準リチュームイオンバッテリー6.4Ah で 3時間以上使用可能 Standard lithium ion battery 6.4Ah, >3hours |
|||
|
大気ゼロガスユニット *2 Zero gas unit |
CO₂除去用ソーダライムカラム2本 2 soda-lime columns for CO2 removal |
|||
|
調湿用シリカゲルカラム1本 1 Silica gel column for humidity control |
||||
|
標準付属品 Accesorries |
キャリアケース、ショルダーベルト、標準バッテリー、バッテリー充電器、 SDカード(8G)、データ結合ソフト(CD)、パッキン2枚、フリーバンド、 3脚取付用ネジブロック Carrier case, belt, battery, battery charger, SD card (8GB), software (CD), packing (2pcs), screw for tripod |
|||
|
別売品① Option 1 |
校正用標準ガス *3 Calibration gas |
ゼロガス(N2) Zero gas (N2) |
||
|
スパンガス(CO2) Span gas (CO2 |
||||
|
別売品② Option 2
|
圧力調整器 Pressure regulator |
|||
|
大容量リチウムイオンバッテリー12.8Ah(約6時間)*4 High capacity lithium ion battery 12.8Ah (6hours) |
||||
|
製造者 Manufacturer |
株式会社マサインタナショナル Masa International Corp. |
|||
*1 測定精度の繰返し測定は、光合成速度10～40μmol(CO2)m-2s-1の範囲とする。 To assure measurement accuracy, a photosynthesis rate of repeating measurement should be in the range of 10～40μmolCO2m-2s-1 大気ゼロガスユニットは操作部に搭載されており、通常の比較測定時にゼロガス調整用用として使用します。使用頻度に依りますが、測定回数3万回又は使用期間6ヶ月の早い方で交換して下さい。 The atmospheric zero gas unit stored inside the console is used to control the zero gas at the time of usual comparative measurement. It depends on frequency in use, but please make sure to replace the gas unit by a. either when measurements have reached 30,000 times or b. after use of 6 months, whichever happens first. 校正用標準ガスは、ゼロガス用/スパンガス用の小型ボンベで、定期的に校正を行ってください。 Calibrate calibration standartd gas periodically with a small-size gas cylinder of zero gas / span gas. 連続使用時間が3時間以上になる場合には、大容量リチュームバッテリーをお薦めします、約6時間の連続使用が可能です。 When you use MIC-100X system continuously for more than 3 hours, it is recommended that you use large capacity lithium battery, which can be used for about 6 hours. オプションで外光取込タイプ、光量2段階(700/1200μmolm⁻²s⁻¹)切替タイプもございます。 Ambient light source type and 2 LED lights source type are also available. |
||||
メーカーオプション(Factory-installed options)
スクロールすることができます
|
型式 Model |
タイプ Type |
光源 Light source |
形状 Figure |
|
|
標準タイプ Standard |
MIC-100X |
固定光源 1 LED light source |
LED 1200μmol m⁻²s⁻¹ | |
|
メーカー Factory-installed options
|

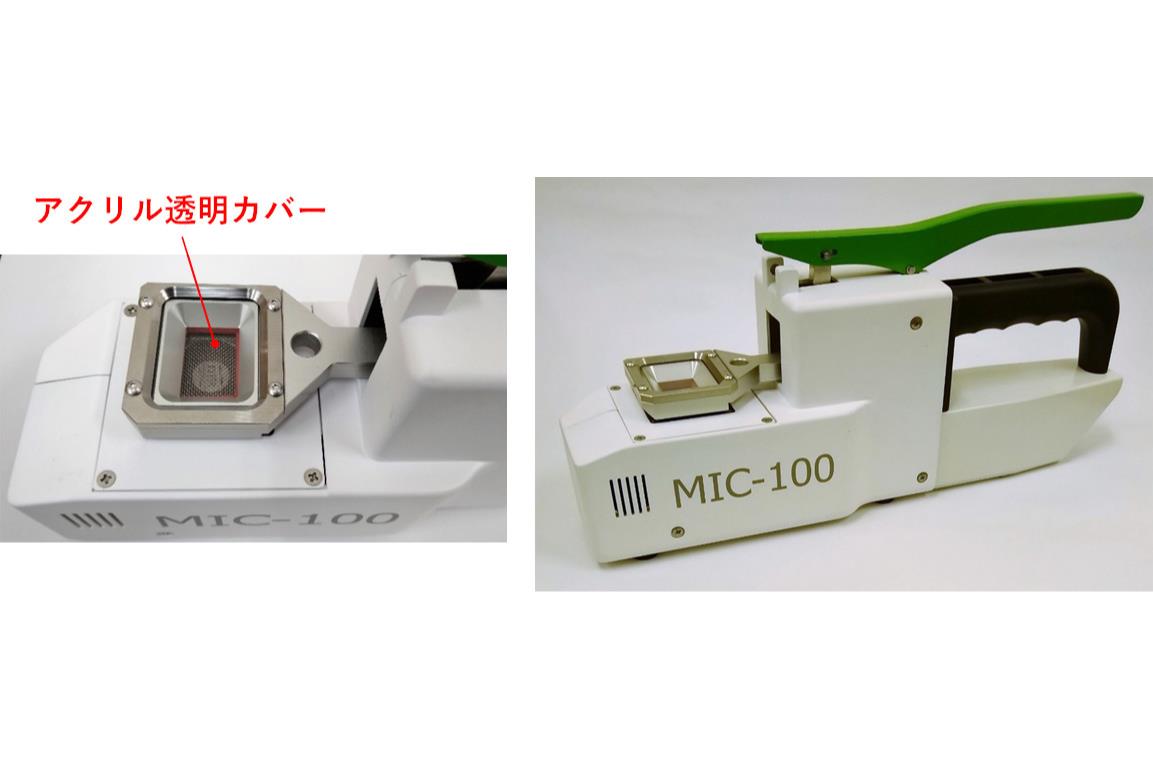

MIC-100-S1 |
外光取込 Ambient light |
圃場環境の光 Ambient light |
 |

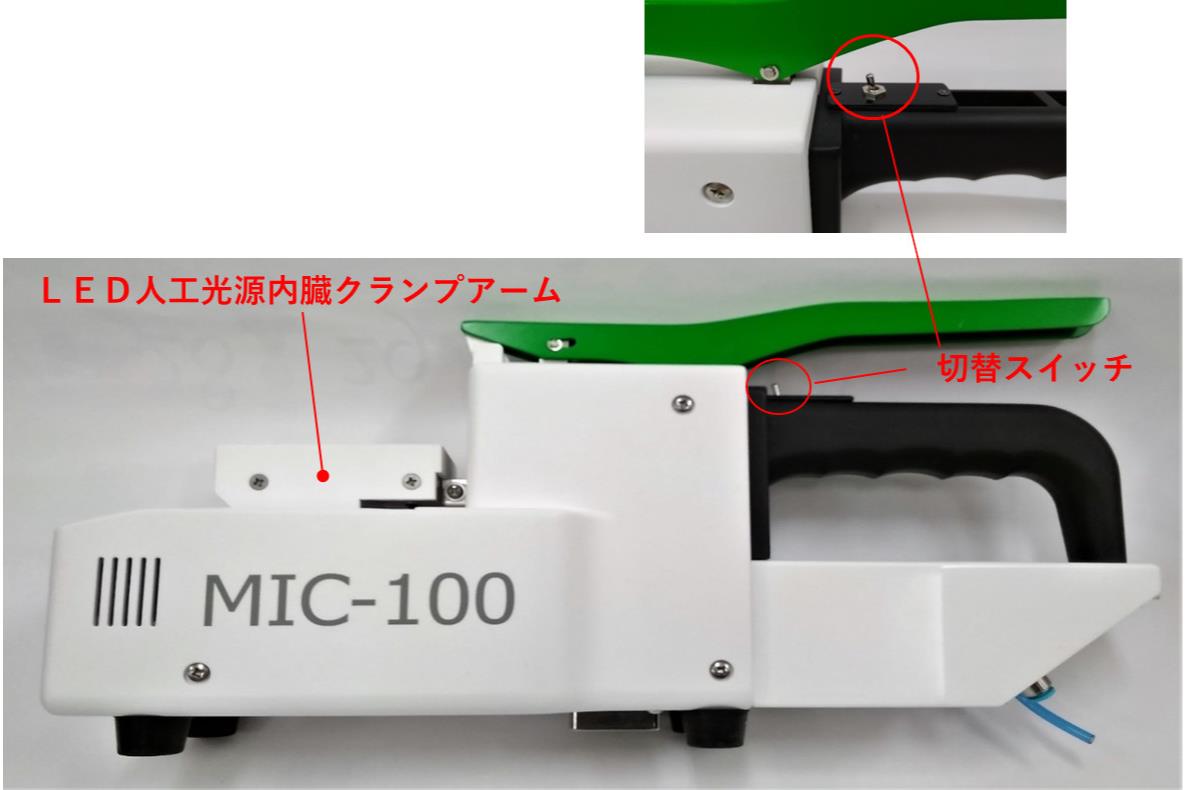

| MIC-100-S4 |
光量切替 switchable LED light sources |
LED光源2段切替700/1200μmol m⁻²s⁻¹ 2 LED light sources |
 |
|
|

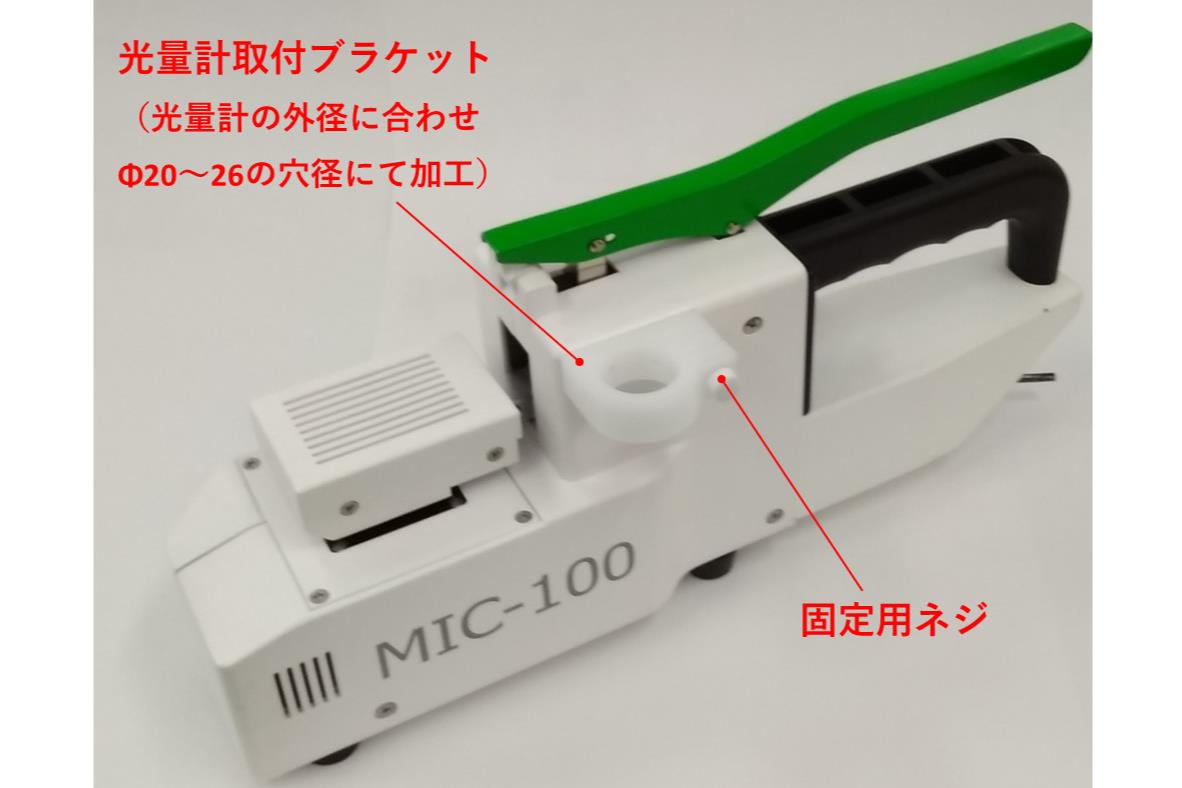

MIC-100-**-B |
光量計取付 Actinometer attachable |
100X、S1、S4から選択 Select from 100X, S1, S4 |
 |

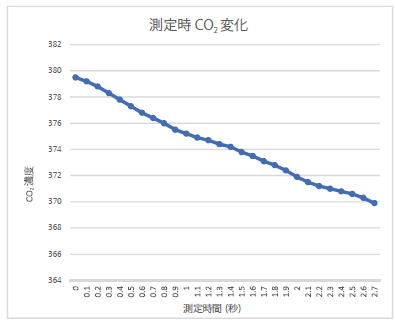

計測例、チャンバーをとじたときのCO2減衰
CO2 concentration decay when a chamber closed

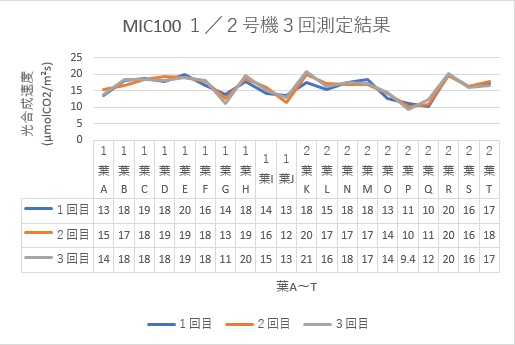

繰り返し測定した時の再現性
Repeatability test results

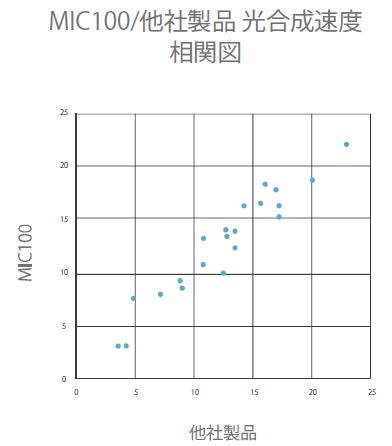

他社製品との比較結果の例
(条件により変わる場合があります)
Comparison with other manufacturer’s one

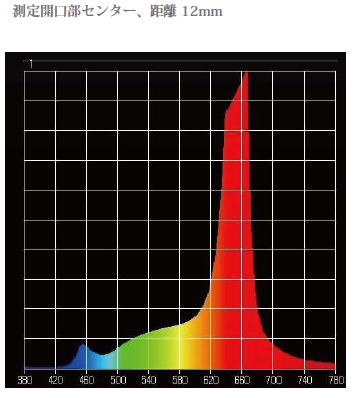

LED光源のスペクトル
LED source spectrum
参考動画
Q&A
スクロールすることができます
| 光合成能力を測るのに色々な装置がありますが、何が違うのでしょうか?どれがよいのでしょうか? |

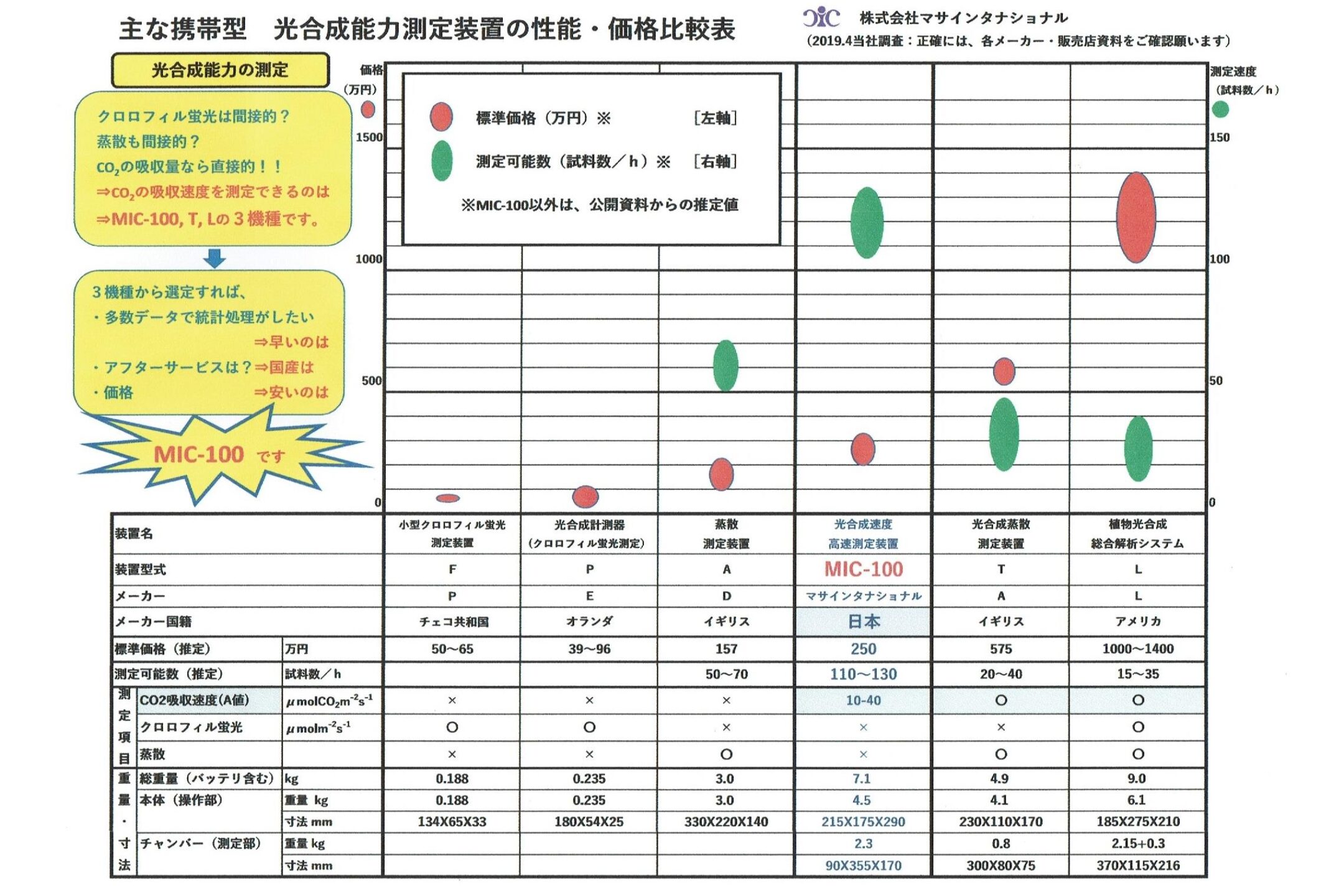

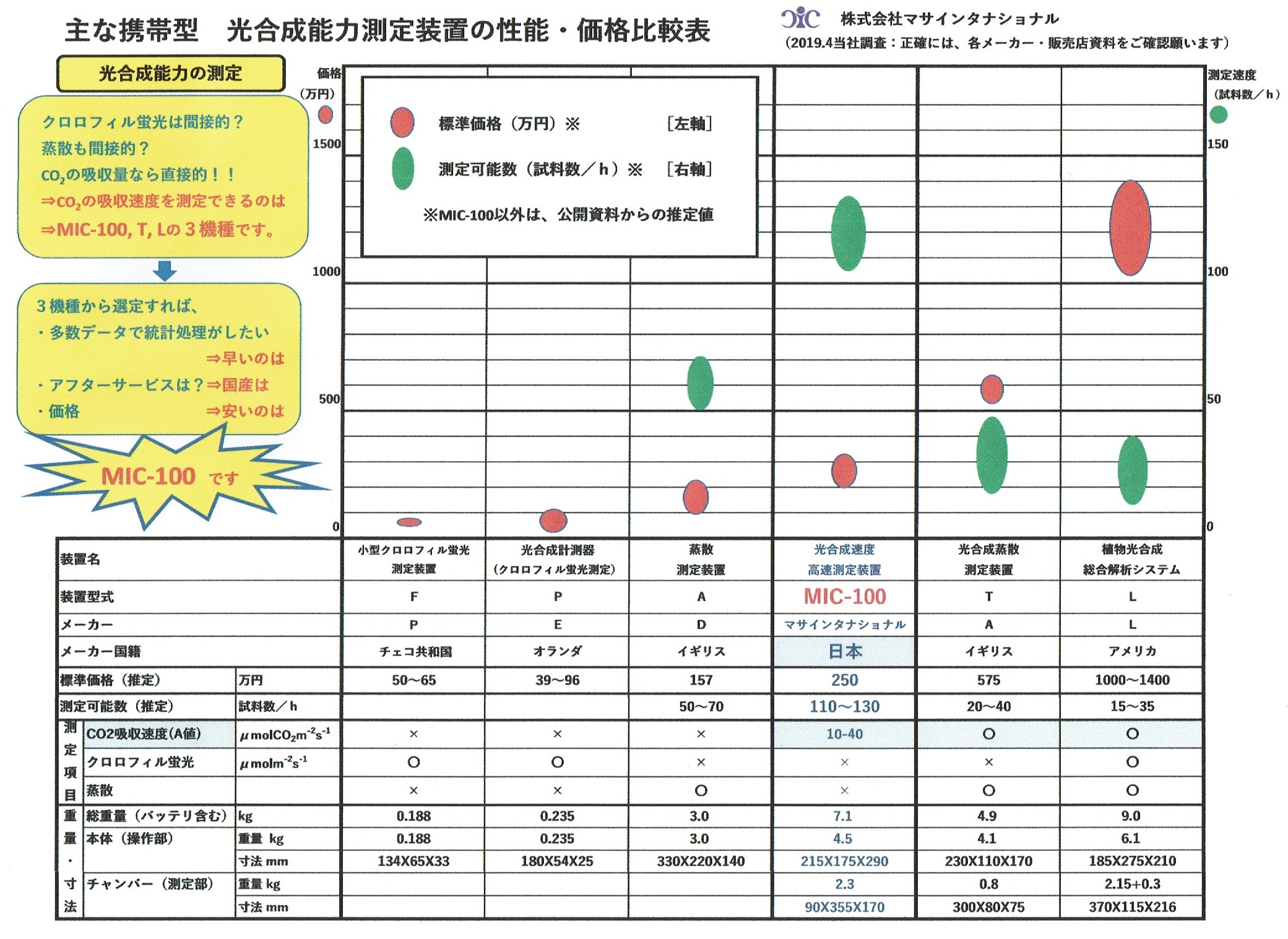

光合成能力を測るには、CO₂吸収速度、蒸散値、クロロフィルなどがあります。MIC-100Xは個葉のCO₂吸収速度測定に特化した製品です。測定の簡便さ、測定速度の速さではMIC-100Xがベストです。大量のビックデータ収集には自信があります。下記比較表をご覧ください。
|
| 湿度が表示されていますが、蒸散値は測定できますか? | あくまでも相対湿度であり水分量としての測定はしていません。 |
| 測定値はどれくらいの信頼性がありますか? | ホームページの製品説明にあります再現性試験データをご覧ください。20枚の葉を3回づつ測定した結果です。20枚の葉を測定したA値のバラツキの標準偏差は0.66に収まっています。他社製品と比べても遜色ありません。 |
| 圃場での測定で実際ににかかる時間はどれくらいですか? | 葉の活性度、環境CO₂、装置の事前設定、測定者の習熟度等で一概に言えませんが、15秒から30秒程度です。これに次のサンプル選定の時間がプラスされます。 |
| なぜそんなに短時間で測定できるのですか? | 赤外線分析計を小さなチャンバーの中に収め、光合成によるCO₂の低下を直接測定する為です。(特許取得済み) |
| チャンバー内のCO₂はどれくらいの速度で低下するのですか? | 挟んだ葉のA値が20程度の場合、1秒強で10ppm低下します。 |
| 雨の日でも測定できますか? | できません。装置が防水、防滴能力を持っていません。また、葉の水滴がチャンバーに入ると赤外線分析計に大きな誤差を与えます。 |
| 標準バッテリーで何時間くらい使えますか? | 使い方にもよりますが、連続測定で3～4時間使用可能です。また、コンセントが有れば充電しながら使用も出来ます。 |
| ランニングコストはいくら位かかりますか? | 使用頻度によりますが、消耗部品としては「シリコンパッキン」と「0ガスブロック」です。測定精度を保つため1年に1回の定期点検をお勧めしています。 |
| デモ機/レンタルの取り扱いはありますか? | デモ機については基本1週間貸出可能です。レンタルとして長期利用の場合は別途お問い合わせください。 |
