MIC-100
光合成速度高速測定装置(MIC-100)

販売終了

▼ドキュメントダウンロード

価格表を見る

携帯型光合成速度測定装置 / Portable Photosynthesis meter

概要(Summary)
仕様(Specification)

概要(Summary)

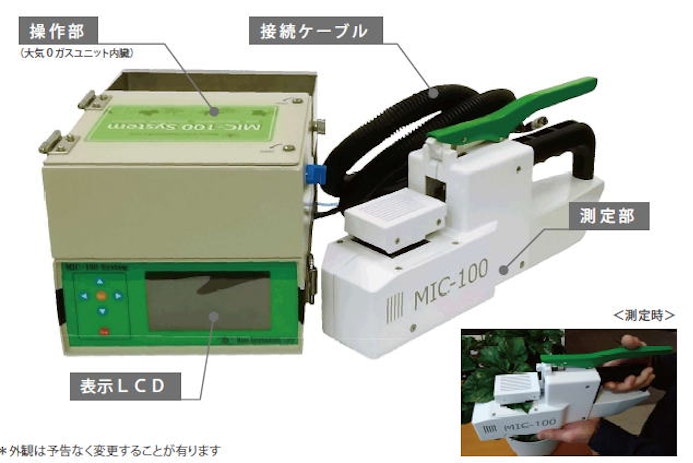

MIC-100光合成速度高速測定装置は、植物葉の光合成能力の測定に特化し、測定時間の高速化を可能にした画期的な装置です。
葉を入れるチャンバーは密閉式で、その中のCO₂変化率から光合成速度を計算します。
各種検体比較データの大量収集に最適な装置となってます。光の強度は固定、その他の影響因子は環境値固定のため、高速な測定が可能になっています。
測定完了したデータ(CO₂、温度、湿度、演算光合成速度)は、エクセル形式でSDカードに収納されます。

MIC-100 is a very unique system to measure photosynthesis ratesat high speed by focusing measurement tools on the photosynthesis ability of plant leaves.
This system is the most suitable for collecting large quantities of comparative data of many kinds of samples.
After completing the measurement, the data (CO2, temperature, humidity, calculation of
photosynthesis rates) is stored on an SD card in Excel format. By the use of an SD card, this data can be freely analyzed or edited on any personal computer.
Data thus gathered can be freely exchanged.

特　長 (Superiority)

1.高速測定(High-speed Measurement)
　従来測定器の1/4の実質測定時間(1検体およそ、測定10秒+交換作業20秒)を実現しました。
　植物の評価/測定に適した測定時間内(約4時間程度)で、より多くのデータ収集を可能となりました。

The photosynthesis rate of leaves can be measured in approximately 30 seconds per sample which is close to one fourth of the time when compared to conventional measuring systems. This means that you can collect much data in about 4 hours (within the measurement time suitable for measurement and evaluation of plants)

2.軽量(Light weight)
　従来測定器の約1/2の重量(トータル重量約7kg)を実現しました。
　現場測定作業者の負担軽減による高効率化を実現しました。
This unit weighs about only 7 kgs, which is about 2/3 of the weight of conventional measuring instruments. This means higher performance of the MIC-100 system by reducing the manual efforts for measurements taken in the field.

3.安価(low price)
　使用用途を光合成速度の測定に絞り、新測定方法(葉面直下の密閉系リーフチャンバー内に半開放型CO₂センサーを内蔵し、光合成速度を予測演算方式で表示)の採用により大幅なコストダウンを実現しました。(従来比約1/5)
This new measuring method, by focusing application on the photosynthesis rate, has made substantial reduction in costs possible. This method Incorporates a semi-open type CO2 sensor (pat,pending)in the sealed leaf chamber which is located directly under leaf surface and the photosynthesis rate is displayed by predicting arithmetic result.

4. 植物工場など向けに2機種追加
　人工光源はなく、外部光源を利用するタイプ(MIC-100-S1)。
　光源を2種類(1200/700)切替可で、弱い光源を利用できるタイプ(MIC-100-S4)。
There two other models for plant factory. One is no LED source, transparency model, which use field light source at the site for measuring. Other one is 2 LED source intensity switching model. User can easily switch source intensity by toggle switch.

注意(cautions)

MIC-100 タイプは光強度が固定(MIC-100:1200μmolm^-2s^-1)、温度、圧力、CO₂濃度、水蒸気は周囲環境値固定になります。
The MIC-100 type has fixed LED light intensity source(1200μmolm^-2s^-1) and use ambient air temperature, air pressure, CO2 concentration and humidity.

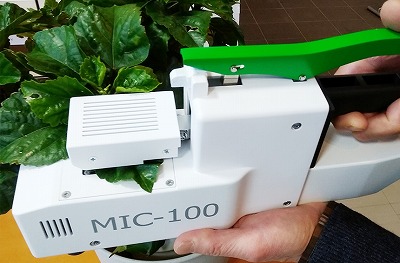

MIC-100

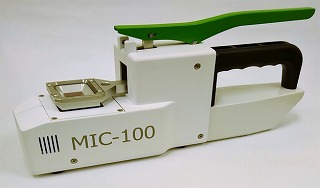

MIC-100-S1

外光透過タイプ　外光をそのまま光源にします。
MIC-100-S1 Transparency model.(No LED light source)

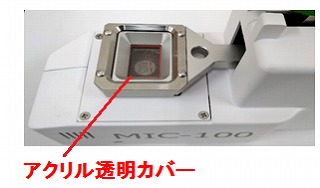

薄型/大口径のクランプアームにより、斜め光(約45°)もダイレクトに入射。
細葉測定も可能。(チャンバー容積は標準タイプと同じ)
植物の育成環境の光のまま測定可能!!
Upper clamp arm has big acrylic transparent window which arrow 45deg direct sunlight incidence.This type can measure in plant growing light environment.

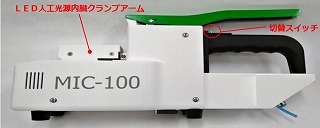

MIC-100-S4

MIC-100-S4　光量切替タイプ　1200/700μmolm-2s-1切替可能
MIC-100-S4 Light Intensity Switch model(1200/700μmolm-2s-1)

小型トグルスイッチ操作により、簡単にLED光源光量を切替え可能
User can easily switch source intensity by toggle switch.

仕様(Specification)

スクロールすることができます

型　　式 model number	MIC-100	MIC-100-S1	MIC-100-S4
測定方法 method of measurement	固定光源 1 LED light source	外光透過タイプ ambient light	光量切替タイプ 2 LED light source
用　　途 application	屋外計測 field measurement	植物工場など plant factory	植物工場など低光量植物向け plant factory
説　　明 description	同一条件で多点計測 multi point measurement	外光をそのまま光源にします use ambient light at site	光量が2段階で切り替えられます switchable LED light source
測定範囲 range	CO₂	0 ～ 1500ppm
湿度 humidity	10 ～ 90%RH
温度 temperature	10 ～ 50℃
測定精度 *1(光合成速度)	繰返し性 Repeatability	±10%　標準偏差(SD) ±3σ
チャンバー流量 chamber flow rate	測定時 at measuring	密閉(closed)
その他 other	500 ～ 1200ml/min　@20℃(deg C)
サイズ・重量 (標準バッテリー含)	操作部 control part	W215×D175×H290mm　約4.5kg
測定部 measuring part	W90×D355×H170mm　約2.3kg
ケーブル cable	1.2m　約0.3kg
LED人工光源 LED source	白色4個、赤色8個LED使用 4 white LED and 8 red LED
PPFD:1200μmolm^-2s^-1 固定(fixed)	なし no	PPFD: 1200/700μmolm^-2s^-1切替可(switchable)
開口部(window size):20mm×30mm
表示 display	TFT液晶表示(TFT LCD)　4.3″ インチ
大気圧補正(air pressure correction)	無し(no)
使用周囲温度 operating temperature range	10 ～ 40℃(deg C)
電源及び連続使用時間 power	標準リチュームイオンバッテリー6.4Ahで3時間以上 standard lithium ion battery 6.4Ah, >3hours
大気ゼロガスユニット *2 zero gas unit	CO₂除去用ソーダライムカラム2本 2 soda-lime olumns for CO2 removal
調湿用シリカゲルカラム1本 silica gel columns for humidity control
標準付属品 Equipment supplied	キャリアケース、ベルト、バッテリー、バッテリー充電器、SDカード(8GB)、データ結合ソフト、パッキン Carrier case, Belt, Battery, Battery charger SD card(8GB), software,
別売品 *3 Option	校正用標準ガス calibration gas	ゼロガス(zero gas N2)
スパンガス(span gas CO₂)
電源電池 battery	標準リチュームイオンバッテリー 6.4Ah(約6時間) Standard lithium ion battery 6.4Ah( 6hours )
大容量リチュームイオンバッテリー12.8Ah(約6時間) High capacity lithium ion battery 12.8Ah( 6hours )
製造者 Manufacturer	株式会社マサインタナショナル Masa International Corp.
1 測定精度の繰返し測定は、光合成速度10～40μmolCO₂m^-2s^-1の範囲とする。 Repeating measurement to assure measurement accuracy shall be in the range of photosynthesis rate 10～40μmolCO2m^-2s^-1 2 大気ゼロガスユニットは操作部に搭載されており、通常の比較測定時にゼロガス調整用用として使用します。使用頻度に依りますが、測定回数3万回又は使用期間6ヶ月の早い方で交換して下さい。 The atmospheric zero gas unit, which is stored inside the console should be used for the control of the zero gas at the time of usual comparative measurement. According to frequency of use, the gas unit should be replaced by a. either when measurements have reached 30 thousand times or b. after use of 6 months, whichever happens first. *3 校正用標準ガスは、ゼロガス用/スパンガス用の小型ボンベで、定期的に校正を行ってください。 Calibrate periodically with a standard gas by use of a small-size gas cylinder for zero calibration gas / span gas. 連続使用時間が3時間以上になる場合には、大容量リチュームバッテリーをお薦めします、約6時間の連続使用が可能です。 When you use MIC-100 system continuously for more than 3 hours, it is recommended that you use large capacity lithium batteries, which can be used for about 6 hours in succession.

型　　式

model number

MIC-100

MIC-100-S1

MIC-100-S4

測定方法

method of measurement

固定光源

1 LED light source

外光透過タイプ

ambient light

光量切替タイプ

2 LED light source

用　　途

application

屋外計測

field measurement

植物工場など

plant factory

植物工場など

低光量植物向け

plant factory

説　　明

description

同一条件で多点計測

multi point measurement

外光をそのまま光源にします

use ambient light at site

光量が2段階で切り替えられます

switchable LED light source

測定範囲

range

CO₂

0 ～ 1500ppm

湿度

humidity

10 ～ 90%RH

温度

temperature

10 ～ 50℃

測定精度

*1(光合成速度)

繰返し性

Repeatability

±10%　標準偏差(SD) ±3σ

チャンバー流量

chamber flow rate

測定時

at measuring

密閉(closed)

その他

other

500 ～ 1200ml/min　@20℃(deg C)

サイズ・重量

(標準バッテリー含)

操作部

control part

W215×D175×H290mm　約4.5kg

測定部

measuring part

W90×D355×H170mm　約2.3kg

ケーブル

cable

1.2m　約0.3kg

LED人工光源

LED source

白色4個、赤色8個LED使用

4 white LED and 8 red LED

PPFD:1200μmolm^-2s^-1

固定(fixed)

なし

PPFD:

1200/700μmolm^-2s^-1切替可(switchable)

開口部(window size):20mm×30mm

表示

display

TFT液晶表示(TFT LCD)　4.3″ インチ

大気圧補正(air pressure correction)

無し(no)

使用周囲温度

operating temperature range

10 ～ 40℃(deg C)

電源及び連続使用時間

power

標準リチュームイオンバッテリー6.4Ahで3時間以上

standard lithium ion battery 6.4Ah, >3hours

大気ゼロガスユニット *2

zero gas unit

CO₂除去用ソーダライムカラム2本

2 soda-lime olumns for CO2 removal

調湿用シリカゲルカラム1本

silica gel columns for humidity control

標準付属品

Equipment supplied

キャリアケース、ベルト、バッテリー、バッテリー充電器、SDカード(8GB)、データ結合ソフト、パッキン

Carrier case, Belt, Battery, Battery charger SD card(8GB), software,

別売品 *3

Option

校正用標準ガス

calibration gas

ゼロガス(zero gas N2)

スパンガス(span gas CO₂)

電源電池

battery

標準リチュームイオンバッテリー 6.4Ah(約6時間)

Standard lithium ion battery 6.4Ah( 6hours )

大容量リチュームイオンバッテリー12.8Ah(約6時間)

High capacity lithium ion battery 12.8Ah( 6hours )

製造者

Manufacturer

株式会社マサインタナショナル

Masa International Corp.

測定精度の繰返し測定は、光合成速度10～40μmolCO₂m^-2s^-1の範囲とする。

Repeating measurement to assure measurement accuracy shall be in the range of photosynthesis rate 10～40μmolCO2m^-2s^-1
*2

大気ゼロガスユニットは操作部に搭載されており、通常の比較測定時にゼロガス調整用用として使用します。使用頻度に依りますが、測定回数3万回又は使用期間6ヶ月の早い方で交換して下さい。

The atmospheric zero gas unit, which is stored inside the console should be used for the control of the zero gas at the time of usual comparative measurement. According to frequency of use, the gas unit should be replaced by a. either when measurements have reached 30 thousand times or b. after use of 6 months, whichever happens first.
*3

校正用標準ガスは、ゼロガス用/スパンガス用の小型ボンベで、定期的に校正を行ってください。

Calibrate periodically with a standard gas by use of a small-size gas cylinder for zero calibration gas / span gas.

連続使用時間が3時間以上になる場合には、大容量リチュームバッテリーをお薦めします、約6時間の連続使用が可能です。

When you use MIC-100 system continuously for more than 3 hours, it is recommended that you use large capacity lithium batteries, which can be used for about 6 hours in succession.
