サップフローセンサー(CICT-SFM1x)

▼ドキュメントダウンロード

価格表を見る

納期未定

概要
仕様
オプション

全システム一体型のサップフローモニタリングソリューション

あらゆる作物への灌漑計画の管理用(使用例:アーモンド、ブドウ、柑橘類など)
流域水文学
森林の水利用
河川、氾濫原の植生の水利用の管理
水の効率的使用の為の植物繁殖及び種類選択
生態生理学研究

概要

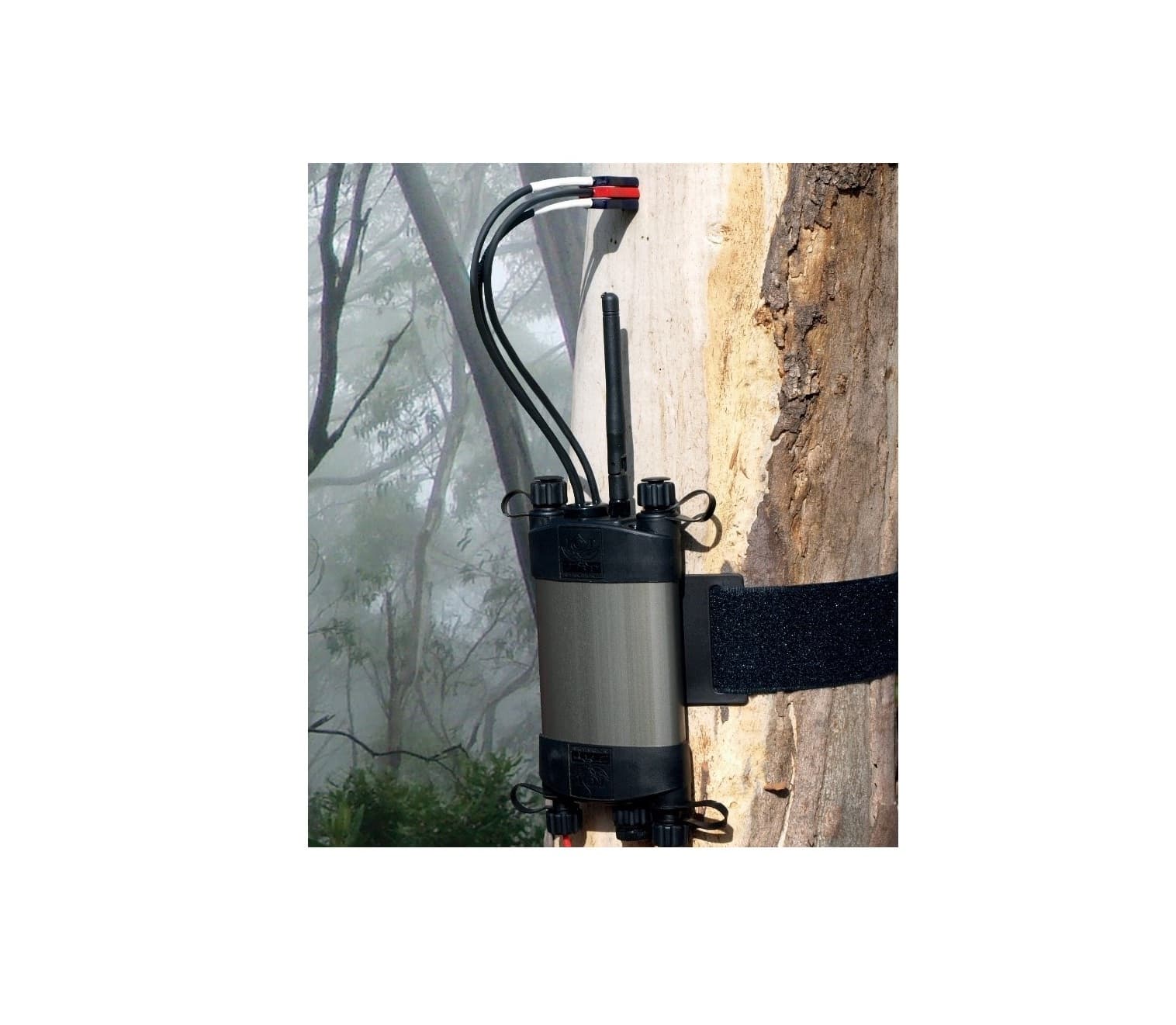

SFM1xサップフローメーターは、植物の樹液流や蒸散量を測定するロガーとセンサが一体化したスタンドアローン式の樹液流測定器です。

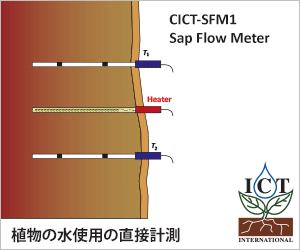

HRM(HeatRatio Method)原理を利用しSFM(樹液流測定メータ)は、太い樹木だけでなく幹径の小さな枝や根などの速い流速や遅い流速を測定することができます。
HFD(Heat Field Deformation)原理のようにHRM式SFMは無流速や逆向きの流れを測定できる限られた測定器です。
植物の水の動きを直接的に観察できる強力且つ柔軟性のある装置に作られています。
(構成品およびオプションはこちら)

サップフロー詳細紹介リンク

仕様

スクロールすることができます

計測部(センサ部)
出力項目	温度:℃ ヒートパルス速度: cm hr^-1 サップ速度: cm hr^-1 サップフロー: cm³ hr^-1 (Litres hr^-1)
範囲	-100～100 cm³ hr^-1
解像度	0.01 cm hr^-1
精度	0.5 cm hr^-1
計測時間	120秒
ヒートパルス	ユーザ変更可: 約20 Joules (初期値). 最大40 Joules 時間:約2.5秒間　自動スケーリング
ニードル直径	1.3mm
ニードル長	35mm
計測位置	2本のニードル間
計測スペース	ニードルトップから7.5mm及び22.5mm
データロガー
PCインターフェイス	USB
データ記録媒体	マイクロSDカード
記録容量	8GB標準(16GBまで対応)
記録間隔	最小3分　推奨10分
動作環境
動作温度	-10 ～ +50℃
動作湿度	0～99%
電源
内臓電源	3300mAリチウムイオン　4.2V完全充電時
外部電源	8～30VDC　(17V　190mA)
USB電源	5VDC 100mA充電電流
充電器充電	60mAから200mA自動制御　(充電電圧16VDC以上の時には200mA)
USB 充電	100mA(固定)
内部稼働電圧	バッテリーフル充電時:4.2V (2.9以下の場合停止)
バッテリー寿命	外部電源接続時:継続観測可能約40時間:ヒートパルス20ジュール　計測間隔10分
バッテリー稼働	3.6V : 計測停止　3.7V以上で計測再開 2.9V: 電源OFF　3.1V 以上で電源ON
外形
データロガー	長さ:170mm 幅:80mm 深さ:35mm 重さ:400g

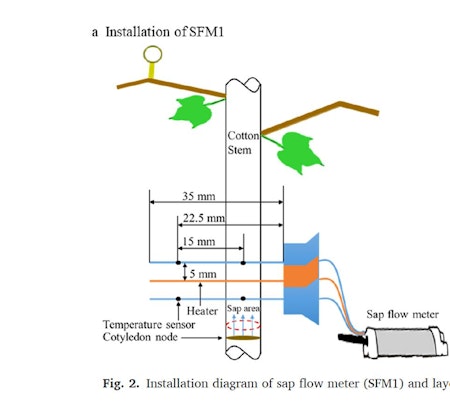

■対象が細い場合の測定方法

通常は2つのサーミスタが導電組織内に収まるように設置することが理想であり、対象の直径10㎜以上の幹および茎を持つことを推奨しています。

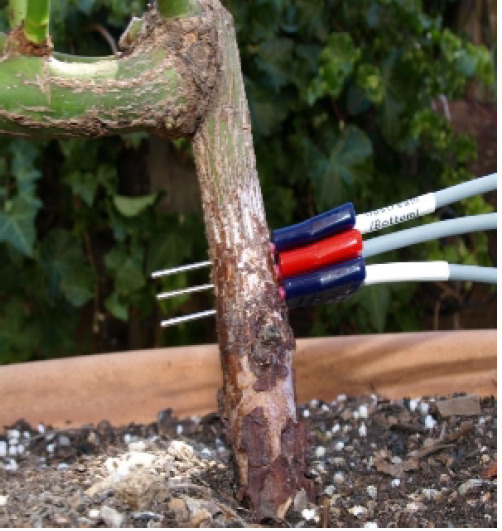

それより細い径の茎を計測する場合、ニードルの根本から7.5㎜と22.5㎜にあるサーミスタのうち根元に近いサーミスタを使用して、茎の中央にサーミスタが配置されるよう設置します。

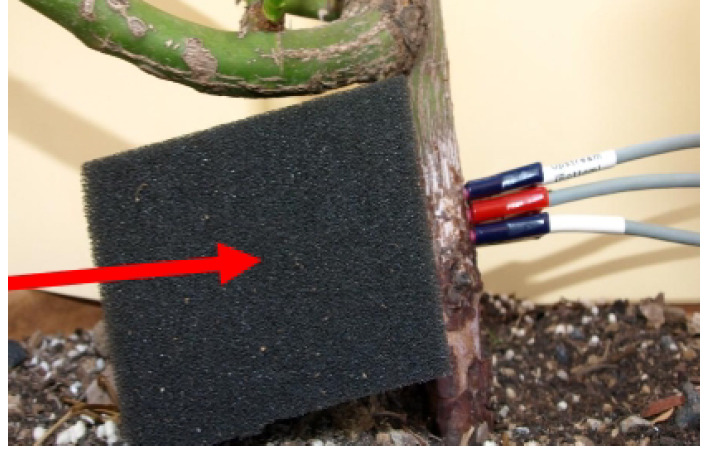

露出したニードルおよびサーミスタは外部から影響を受けないようスポンジ等で絶縁処理を行います。

オプション

スクロールすることができます

型番	商品名	備考
サップフローメータ
CICT-SFM1	サップフローメータ本体	ヒートレシオ測定法　計測用プローブ2本35㎜長、計測ポイントプローブ端から7.5㎜から22.5mm間、防水データロガー、4GBSDカード、Windowsソフトウェア、ユーザマニュアル(英文)

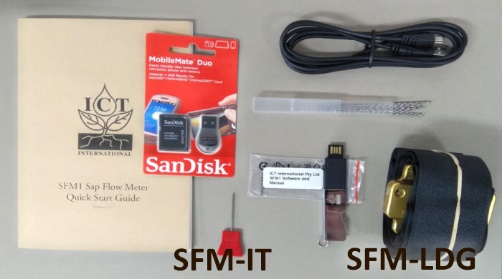

CICT-SFM-IK1	ヒートレシオセンサ　インストレーションキット	ドリルガイド大、 1.3 mm x 75 mm ロングドリルビット10本、マイクロSDカードアダプタ、 SFM-IT ダミープローブ

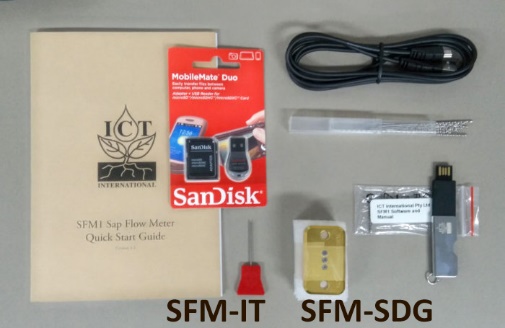

CICT-SFM-SK1	ヒートレシオセンサ　インストレーションキット	ドリルガイド小、 1.3 mm x 75 mm ロングドリルビット10本、マイクロSDカードアダプタ、 SFM-IT ダミープローブ

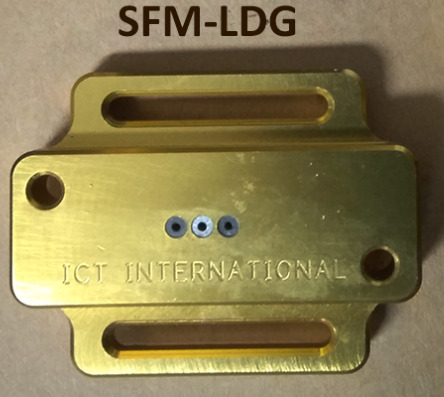

CICT-SFM-LDG	ドリルガイド(大)	ベロクロ付きドリルガイド(大)3穴　5㎜間隔

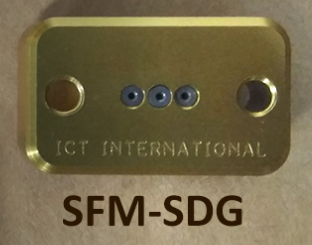

CICT-SFM-SDG	ドリルガイド(小)	ベロクロ付きドリルガイド(小)3穴　5㎜間隔
CICT-BARK	木部深さゲージ	木部の深さ計測用

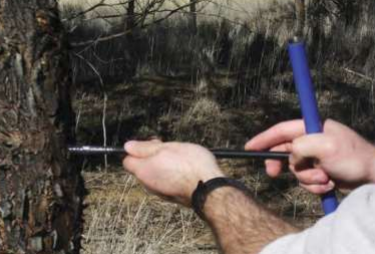

CICT-BORER	木部サンプル抽出用きり	2T, 300mm 長
CICT-DIAMETER-2	直径計測用テープ2m	対象木　直径60㎝まで
CICT-DIAMETER-5	直径計測用テープ5m	対象木　直径160㎝まで

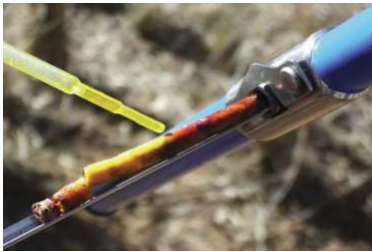

CICT-METHYL	木部サンプル用インジケータ色素	メチルオレンジ
CICT-RAUPACH	木部サンプル用インジケータ色素	Raupach 染料
CICT-SFM-DR	穴あけ用ドリル
CICT-SFM-TB	操作確認用テストブロック
CICT-SFM-IT	ダミープローブ	計測用プローブを抜いた、穴に一時的に挿入するダミープローブ
CICT-SFM-HP	SFM交換用ヒータプローブ
CICT-SFM-TM1	SFM交換用サーミスタプローブ上側
CICT-SFM-TM2	SFM交換用サーミスタプローブ下側
CICT-SFM-55	SFM用交換用ドリルビット(10本)	Size #55, 10本セット
CICT-SFM-170	1.7mmドリルビット(5本)	CICT-SFM-SLスリーブ用　5本セット
CICT-SFM-SL	プローブ用スリーブ	ステンレス、3本セット
電源
CICT-SP22	太陽電池20 W 4m ケーブル
CICT-SPPM	太陽電池取り付けポール　標準ポール用
