CC-MH920
マルチホップ920MHz通信

▼ドキュメントダウンロード

価格表を見る

概要
仕様

概要

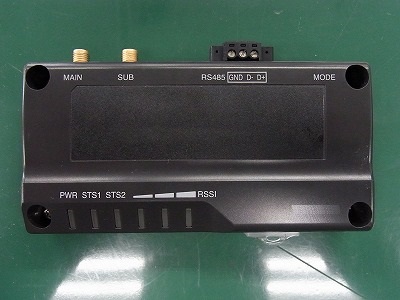

920MHzの波長帯を使用したマルチホップの通信装置です。見通し1km/100kbpsという比較的距離のある無線通信を高速で行う事が出来ます。
通信I/FはRS-232C,485のみで透過モードで動作します。

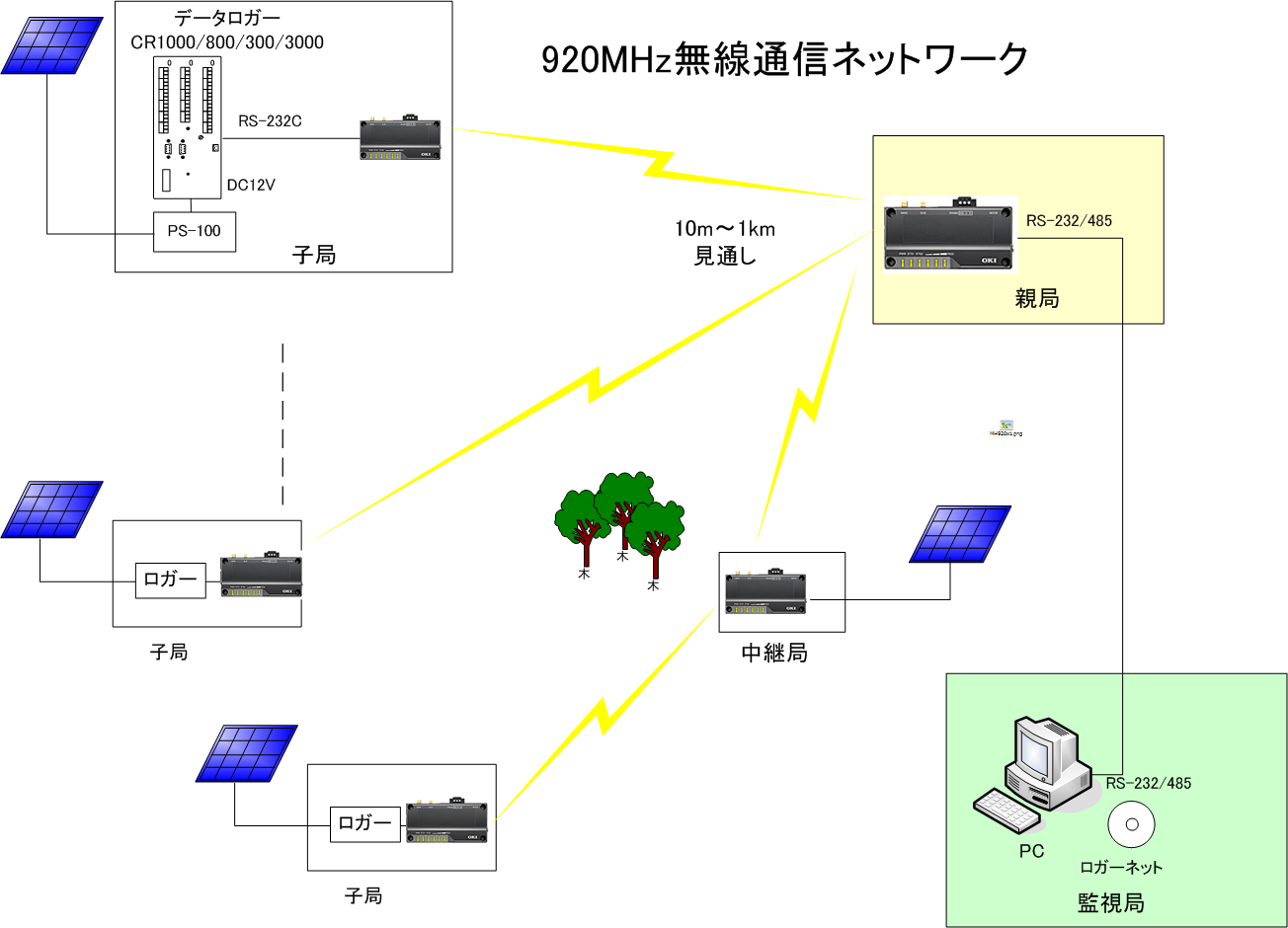

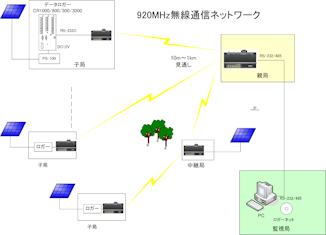

PC側に親機、ロガー側に子機を配置し、通信します。見通せない場合、距離の長い場合は、中継局として子機を置く事も可能です。
また、スター型などの、多地点データ回収なども可能です。
周波数が長い無線なので、無線LANや2.4GHzブルートゥース通信に比較すると、比較的障害物に強く、距離が長い割に高速通信を構築することができます。

対応データロガーは
C-CR300/C-CR800/C-CR1000/C-CR1000Xほか

クリックで拡大

920MHz-ブルートゥース-無線LANの比較

スクロールすることができます

	920MHz通信	ブルートゥース(BT)	無線LAN	備考
初期費用	小	小	中	無線LANは232C/LAN I/Fが必要となる
通信構築の容易さ	容易	容易	中	LANはロガー側のIP設定なども必要
消費電力	小約0.1A	小約0.1A	大約1A	ブルートゥースの消費電力は比較的小さい
チャンネルの輻輳	少ない	少ない	有り	無線LANは利用者が多いのでチャンネルが重なることがある
多地点ネットワーク	マルチホップ可能	アクセスポイントまたはブルートゥースLAN　I/Fで可能	可能
多地点の場合の LoggerNetでの回収	〇	×	〇	ブルートゥースは、ATコマンドで切替 920MHzはPackBusで切替
I/F	RS-232 RS-485	RS-232 Ethernet	Ethernet
通信距離	数十m～1km	数十m～100m	外部アンテナで数百m	ともに見通し距離
設置のこつ	ともに見通せることが重要アンテナ同士が見えること			920MHzは障害物に強い

仕様

スクロールすることができます

用　途		親機	子機	中継機
型　式		CC-MH920-Mset	CC-MH920-Sset	CC-MH920-R
分類	項目	仕様
無線仕様	周波数	920MHz帯(922.3～928.1MHz,28チャネル※1/ IEEE802.15.4g 準拠/ARIB STD-T108準拠
	帯域幅	400kHz(2チャネル分)
	変調方式	GFSK
	ネットワーク構成	メッシュネットワーク
	通信速度	最大100kbps
	送信出力	最大20mW
	伝送距離	見通しの良い直線距離で 1km程度 (設置環境によって伝送距離は変動します)
	最大収容子機台数	100台
	暗号化	128bit AES(MAC層)
	認証	PSK認証、MACアドレス認証
USB通信	規格・コネクター	USB2.0:1ポート(MicroUSB-ABタイプ)
USB通信	通信速度	12Mbps(Fullスピード)
RS-485通信	規格・コネクター	RS-485:1ポート(端子台)
	通信方式	2線式/半二重通信
	通信速度	1200/2400/4800/9600/14400/19200/38400/ 57600/115200/230400 bps
	接続可能台数	最大31台(マルチドロップ構成)
	通信プロトコル	Modbus(RTU)、その他(ASCII) (設定により各メーカーの独自プロトコルにも対応可能)
	最大データサイズ	2048 byte(一度に送信可能な最大データサイズ)
RS-232C通信	規格・コネクター	RS-232C:1ポート(D-sub 9ピンオスインチナット)
RS-232C通信	通信速度	1200/2400/4800/9600/14400/19200/38400/ 57600/115200/230400 bps
アンテナ	SMAコネクター×2(MAIN/SUB) (SUBはダイバーシティ用として利用します)
アース	FG 端子×1
電源	DC5V:MicroUSBまたはDC-INコネクター (5V±5%以内、200mA以上の容量が必要です)
使用温湿度条件	-20～60℃、25～85%RH(結露なきこと)
最大消費電力	1W以下

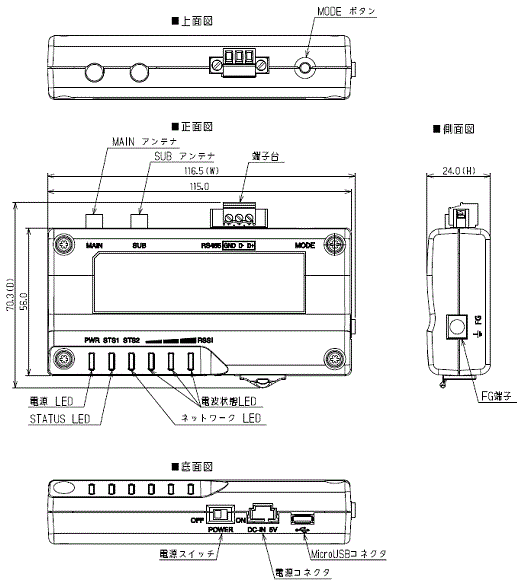

外形寸法・質量	115x56x24mm、約85g (突起物、アンテナ、取付金具を含まない)
対応データロガー	C-CR300/C-CR800/C-CR1000ほか

本ユニットは、2チャンネル(400kHz)を使って通信します。同じエリアで複数チャンネルを使用する場合、電波干渉を避けるために、同一チャンネルを使用しないように設定してください。この場合、使用できるチャンネル数は14chまでとなります。

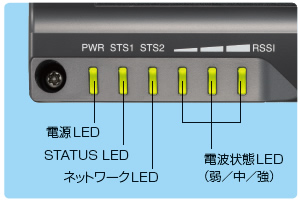

LEDランプ状態表示

アンテナ種類・仕様

スクロールすることができます

	スリーブアンテナ CC-MH920-ANT-S	ルーフトップアンテナ CC-MH920-ANT-R	平面アンテナ CC-MH920-ANT-F
外観
設置環境	屋内	屋内、屋外	屋内
ケーブル長	–	2.5m	3m
コネクター	SMA-P	SMA-P (コネクター部分を除く)	SMA-P
使用温湿度条件	-20～65℃、10～85%RH (結露なきこと)	-20～65℃	-20～90℃、25～85%RH (結露なきこと)
防水性	非防水	耐水形IPX6 (コネクター部分を除く)	非防水
指向性	無	無	有
利得	+3.0dBi以下	+3.0dBi以下	+3.0dBi以下
外形寸法	195mm (コネクターを含む)	80mm (基台部を含む)	160×60×35mm (突起物は含まない)
用途	筐体内等に本体と共に設置する場合に使用	本体と分離し屋外に設置する場合に使用	鉄板壁面への設置で指向性を持たせたい場合に使用
