C-MD485
RS-485ネットワークインターフェース
▼ドキュメントダウンロード

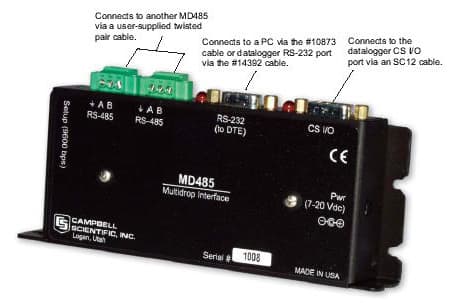

RS-485ネットワークインターフェース C-MD485は、CS I/O及びRS-232ポートを使用してRS-485ネットワークを構成するためのモジュールです。
C-MD485を使用することで、複数のPCから複数のデータロガーと通信することができます。また、PCとデータロガーの遠距離有線接続(1.2kmまで)が可能になります。(PC・データロガーそれぞれ1台につきMD485が1台必要になります)
PCに接続するMD485には、オプションである12V電源C-15966(オプション)が必要になります。
- 安価なツイストペアケーブルでネットワークが構築できます。
- 低消費電力です(C-MD9より安価、C-NL100より低消費電力)
- 高速=115.2kBPS(内部バッファーを持っているので、ロガーとの通信速度が異なってもデータは保持されます)
- モデムを介しての通信も可能です。
- MD9をソフト的にエミュレートするので、PC208Wサポートソフト経由の接続も可能
- CALL BACK可能(ロガーからの呼び出し)
仕様
スクロールすることができます
|
適用データロガー |
CR510, CR10X, CR1000, CR23X |
|
|
対応サポートソフト |
ロガーネットまたはPC208W(MD9エミュレーションモード) |
|
|
電源 |
DC7～20V(ロガーから、または専用電源C-15966) |
|
|
消費電流 |
待機時1.2mA(14.4mW)、通信時2～7mA(24-84mW) |
|
|
通信速度 |
1200 / 9600 / 19200 / 38400 / 57600 / 115200 bps |
|
|
使用温度範囲 |
-25℃～+50℃(XTタイプ:-55～+85℃) |
|
|
寸法 |
159 × 64 × 19mm |
|
|
重量 |
128g |
|
|
付属品 |
C-SC12ケーブル:CS I/O port (CR510, CR10X, CR1000, CR23X) C-10873 RS-232Cストレートケーブル:PCとの接続用 |
|
|
オプション |
C-14392 RS-232Cクロスケーブル(Null Modem Cable): ロガーのRS-232 port(CR1000, or CR23X ) |
|
|
推奨ケーブル |
22または24AWG(0.2/0.3mm^2) 2組のシールドツイストペアケーブル(4芯) |
|
|
アース |
シールド線の片側のみ推奨(筐体はアースしない) |
|
|
接続デバイス数 |
電気的には256台可能>管理不能なので推奨しない |
|
スクロールすることができます
| 接続図 | |
|---|---|
| 基本接続図 2対のツイストペア線を使用する 信号を1つのペア線で接続 筐体グランド同士を残りのペア線で接続 シールド片側をグランドアース |
 |

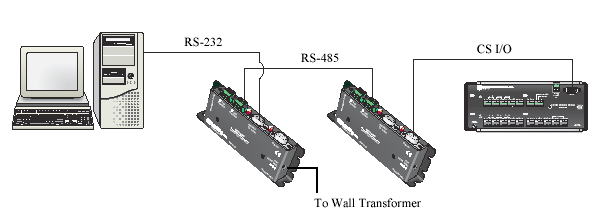

| 長距離接続の例 MD9エミュレーションの可能 |
 |

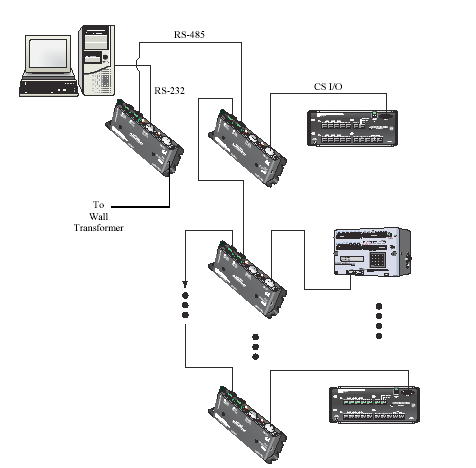

| ロガーマルチドロップ接続 MD9エミュレーション可能 |
 |

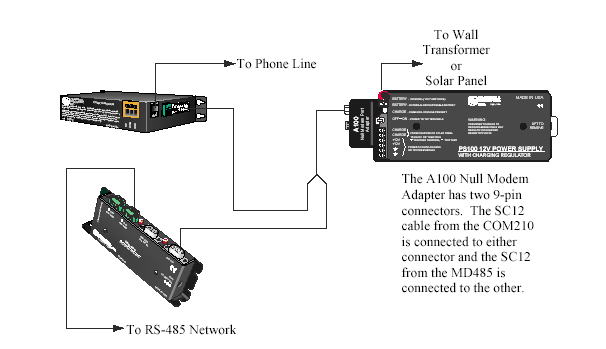

| モデム(COM200)経由接続 |  |

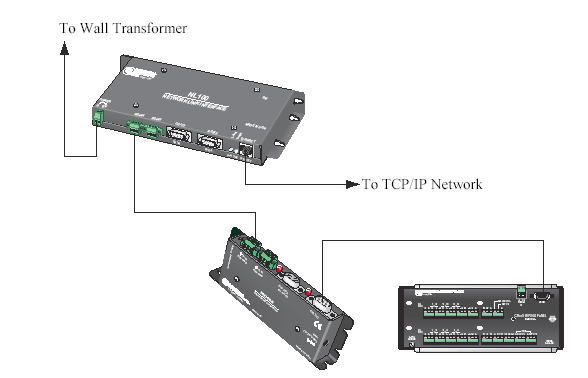

| C-NL-100経由接続 Loggernet接続の場合 C-NL-100のRS-485ポートから直接C-MD485に接続可能 RS485の間は距離が1.2kmまでOK。 |
 |

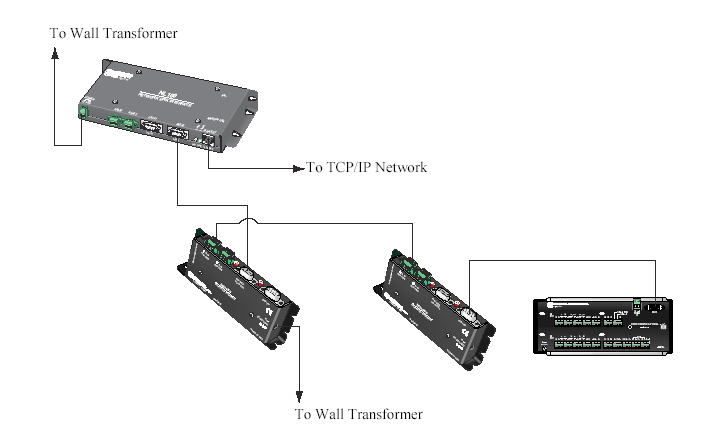

| C-NL-100経由接続 MD9エミュレーションの場合 PC208WサポートソフトからMD9エミュレーションモードで接続する場合は、C-MD485が2台必要 |
 |
