C-LI-7500DS
オープンパス・エンクローズドパスCO₂ / H₂Oアナライザー(C-LI7500DS/C-LI7200RS)

概要

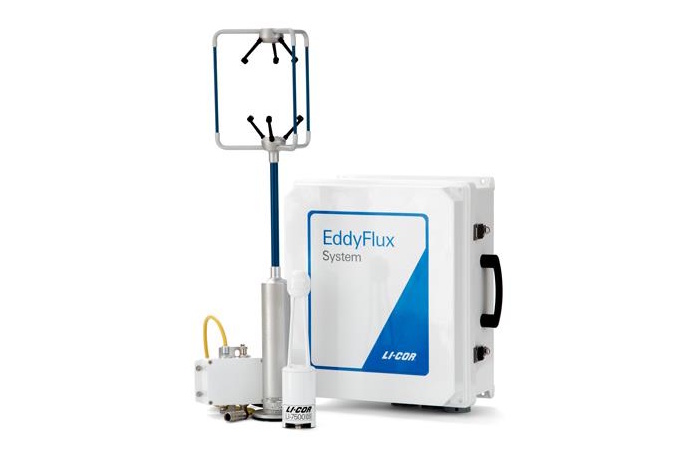

C-LI7500DS CO2/H2O アナライザーは Open Path方式 のCO2/H2Oの分析計です。超音波風速計と組み合わせることにより、渦相関法により、CO2/H2Oのフラックスを計測することができます。リアルタイムでC-CR1000Xe、C-CR6などのSDカードにデータを蓄積できるとともに、演算結果も収録できます。
センサーの基部からフィルターを通して赤外線を発光して先端部の検知部で赤外線を測定します。その発光から受光の間の減衰によって赤外線光程間のO2 及びH20 濃度を、検知します。C-LI7200RS CO2/H2O エンクローズドパスアナライザーは従来のC-LI7500Aをベースに新たに開発された Enclosed Path方式 のCO2/H2O の分析計です。超音波風速計の近くに小型のアナライザーをおくことにより、距離の影響を小さく抑えます。

特徴

  • 渦相関に最適なシンプルなデザイン
  • 低出力(4W)により、遠隔地での計測に最適
  • 小型化されたエレクトロニクスとハードウェアにより低コスト化
  • イーサーネットによる出力
  • SmartFlux3標準付属

C-LI7200RSの特徴

  • 雨、雪のときにも連続計測可能
  • 消費電力はC-LI7500DSよりポンプの分だけ大きくなる

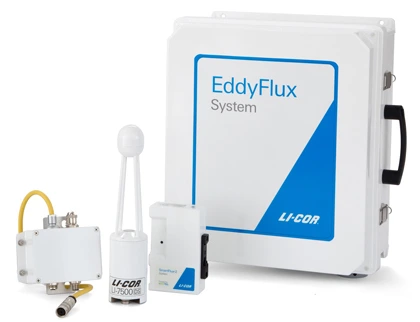

ワンパッケージシステム

C-LI7500DSは新製品であるSmart Flux 3 システムが搭載され、誰でも簡単にリアルタイムで最終Fluxの測定データを取得することができます。
今まで煩わしかった生データの解析やロガープログラムの組立も一切必要ありません。 専用ソフトを介してイーサネットで遠隔地からのサイト管理もができ、正常測定の診断も迅速に行えます。

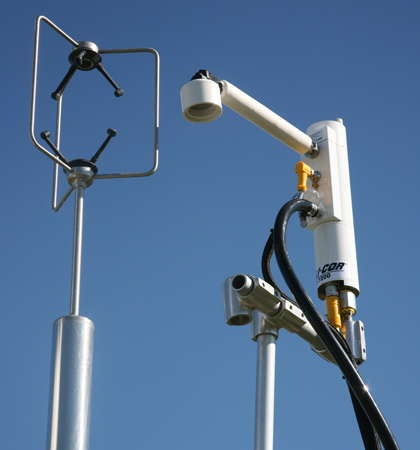

C-LI7200RS

仕様

C-LI7500DSオープンパスCO2/H2Oアナライザー

スクロールすることができます

測定方法

C-LI7500DS:絶対値測定非分散赤外線分光学方式

C-LI7200RS:エンクローズドパス絶対値測定非分散赤外線分光学方式

インターフェース/データ保存

Ethernet(共通)  SDM/RS232/DAC6点(LI-7200RSのみ)/ USB ~16GB

寸法

C-LI7500DSセンサーヘッド部:6.5cmφ×30cm(L) 0.75kg

C-LI7200RSセンサーヘッド部:7.5cmφ×31cm(L) 1.8kg

コントロールボックス:35cm×30cm×15cm 4.4kg

出力

Ethernet  RS232:< 20Hz SDM:< 50Hz アナログ:0-5V 6ch

外部入力/その他

アナログ4ch ±5V 300Hz

電源/動作温度/消費電力

10.5VDC~30VDC / -25℃ to +50℃

C-LI7500DS:4W/最大8W

C-LI7200RS:12W/ 30W(ウォームアップ時)

ケーブル長

センサとヘッド・コントロールボックス間 5m(標準)

7200-101フローモジュール仕様

(C-LI7200流量制御用)

動作温度:-25℃ to +50℃

電源:10.5VDC~30VDC

消費電力:15W

流量:15L/min(LPM) 10-18L/min 調整可能

サイズ:35cm×30cm×15cm 6.15kg

スクロールします

CO2測定

スクロールすることができます

測定範囲 0~3000 μmol mol-1
RMSノイズ(370ppm時)

5Hz 0.08 ppm
10Hz 0.11 ppm
20Hz 0.16 ppm

ゼロドリフト(/℃)

最大 ±0.3 ppm
標準 ±0.1 ppm

ゲインドリフト(読値に対し370ppm/℃) 最大 ±0.1 ppm
標準 ±0.02 ppm
H2O感度(molCO2/mplH2O) 最大 ±4.00E-05
標準 ±2.00E-05



スクロールします

H2O測定

スクロールすることができます

測定範囲 0~60 μmol mol-1
RMSノイズ(水蒸気:10 mmol mol-1)

5Hz 0.0034 ppm
10Hz 0.0047 ppm
20Hz 0.0067 ppm

ゼロドリフト(/℃)

最大 ±0.05 ppm
標準 ±0.03 ppm

ゲインドリフト(%) 最大 ±0.3 ppm
ゲインドリフト
(読み値に対し 20mmol mol-1/℃)
標準 ±0.15 ppm

CO2感度(molH2O/molCO2)

最大 ±0.05
標準 ±0.02
スクロールします

SmartFlux System3 渦相関法演算CPUシステム

スクロールすることができます

データストレージ マイクロSDカード16GB
動作温度範囲 温度 -40 ~ 50℃ 湿度 0 ~ 95% (但し結露しないこと)
入力電圧 10 ~ 30 V DC
入力電流 最大 2A
消費電力 通常 1.5 W (最大3.5 W)
サイズ / 重量 幅100× 奥行149× 高さ37mm /0.59 kg
スクロールします

対応風向風速計

smartflux3は各社SATに標準対応しています。

上記のほか、Gill Windmasterシリーズにも対応します。
